Система управления охраны труда на судне

Наблюдаются травмы, связанные с ушибом головы о кромку недостаточного по размерам выреза под трап и с потерей равновесия (при сгибании туловища или наклоне головы).

На вертикальных трапах причинами срыва и падения людей являются подчас дефекты конструкции ступеней, нередко состоящих из одного круглого прутка, отсутствие разделительных площадок при большой длине трапа, а иногда слишком близк

ое расположение трапа по отношению к другим судовым конструкциям. На вертикальных трапах со ступенями из двух прутков круглой стали эти ступени иногда бывают покатыми вперед вследствие некоторого понижения переднего прутка или его износа

Трапы следует устанавливать по возможности вдоль судна: при волнении моря такие трапы значительно безопаснее, чем поперечные. На поперечно расположенных трапах при резком крене судна спускающиеся легко теряют равновесие и могут сорваться вниз. Трапы следует располагать возможно ближе к диаметральной плоскости судна: это повышает безопасность пользования ими в условиях волнения моря. Трапы на открытых палубах рекомендуется устанавливать на расстоянии не ближе 1,0 м от борта судна и делать на них специальные ограждения.

Все трапы на открытых палубах, в том числе забортные, необходимо располагать в стороне и на безопасном расстоянии от палубных (якорно-швартовных, буксирных, грузовых) и рабочих устройств специализированных судов. Входы для спуска в подпалубные помещения и трюмы на грузовой палубе или в носовой оконечности рекомендуется защищать тамбурами во всех случаях, когда это конструктивно возможно, и располагать их так, чтобы они не мешали грузовым операциям.

Основные трапы для спуска в грузовые трюмы сухо грузных судов следует размещать в отдельных шахтах или, в крайнем случае, вне просвета люка. Непосредственно в просвете люка можно располагать лишь дополнительные трапы, обеспечивающие второй (запасный) выход из -трюма. Эти трапы должны находиться под прикрытием судовых конструкций, защищающих их от повреждения при грузовых операциях. Если входы в трюмы устроены в палубных надстройках или рубках, их следует отделить от всех других помещений. Как указывалось в главе Ш, особенно опасно располагать входы на трюмные трапы в помещениях электрических подстанций грузовых лебедок.

В машинно-котельных отделениях трапы следует размещать так, чтобы они не препятствовали притоку свежего воздуха и удалению нагретого. Если этого избежать нельзя, трап следует делать возможно более проницаемым для воздуха. Такие трапы не должны иметь подшивки; рекомендуется, чтобы их площадки и ступени имели ажурную конструкцию. Вблизи трапов не допускается устройство фланцевых соединений паропроводов (что наблюдается на некоторых новых паротурбинных судах): если почему-либо нарушится герметичность фланцевых соединений, пользование трапами, под которыми они установлены, станет "опасным. Трапы нельзя устанавливать в недостаточно освещенных местах, в противном случае над ними должны быть светильники. Коридоры не должны заканчиваться трапами, являющимися как бы их продолжением; в этом случае трапы размещают в стороне, чтобы идущие по коридору люди должны были для входа на трап изменить направление движения не менее чем на 90°.

Трапы, ведущие па мачты, желательно по возможности проектировать внутри мачт. Они безопаснее, так как человек при подъеме может опереться спиной о мачту; они не бывают скользкими, так как не подвергаются непосредственно атмосферным воздействиям. При проектировании трапов внутри мачт, разумеется, следует предусмотреть возможность передвижения по ним людей в теплой одежде. Для этого размеры прохода должны быть не менее 750 мм, а расстояние трапа от внутренней стенки мачты — не менее 600 мм. При длине трапа более 9 м на мачтах необходимы площадки, которые можно изготовить из прутков. На площадке необходимо предусмотреть удобный выход с трапа. Следует обеспечить и безопасный выход с трапа на салинговую или другую площадку, что не всегда учитывают (например, па некоторых контейнеровозах иностранной постройки при устройстве выходов на крыши высоких палубных рубок).

Недопустима установка скоб-трапов с внутренней стороны Л-образных мачт (со стороны острого угла) и, тем более, выполнение каких бы то ни было работ с них. Подъем по такому трапу очень опасен в связи с большой нагрузкой на руки. При срыве ног со скоб такого трапа человек повиснет над палубой на руках и почти наверняка сорвется вниз, так как ему едва ли удастся вновь достать до скоб ногами. Тело его примет отвесное положение и ноги окажутся тем дальше от мачты, чем больше угол. ее наклона. Кроме того, взглянув вниз, человек увидит под собой не трап, а палубу внизу. Это может вызвать головокружение даже у совершенно здорового человека. Поэтому скоб-трапы для подъема по наклонным мачтам или поверхностям требуется располагать только с внешней стороны (со стороны тупого угла).

При проектировании вертикальных трапов следует иметь в виду, что расстояние их от переборок и других судовых конструкций должно быть не менее 150 мм (считая от середины ступени трапа) для обеспечения более устойчивого положения ноги па ступени. Важно, чтобы трапы трюмов и других подпалубных помещений доходили до верхней кромки комингсов люков, иначе их продолжением должны быть надежные опоры для рук и ног на комингсах.

Все трапы необходимо размещать так, чтобы перед входом на них и при сходе с них, т. е. вначале и в конце каждого трапа, были свободные площадки. Ширина площадки должна равняться ширине трапа. Длина площадки: для наклонных трапов открытых палуб — не менее 800 мм; для наклонных трапов внутренних палуб равна ширине трапа (но не менее 600 мм); для вертикальных трапов—600 мм. Между площадками и трапами нельзя делать порогов, а также размещать в пределах площадок какие-либо предметы (рымы, органы управления системами, оборудованием), о которые можно споткнуться.

Над площадками и маршами наклонных трапов по всей их длине и ширине в пределах высоты двух метров не допускается располагать какое-либо оборудование, предметы или выступающие конструкции. Марши наклонных трапов следует делать длиной не более 6 м, а шириной — не менее 600 мм. Для малых судов (до 500 6 р. per. т) возможны трапы шириной 500 мм.

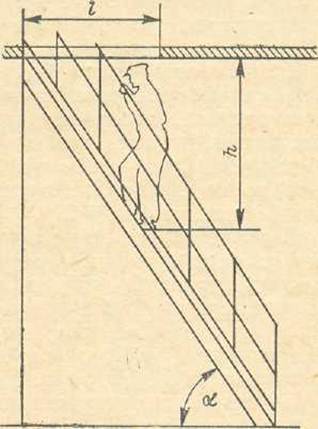

Вырезы в палубах под наклонные трапы проектируют из условий, чтобы идущий по трапу не мог ушибить голову о кромку выреза. Высота свободного прохода между нижней кромкой комингса выреза в палубе и плоскостью ступени вертикального трапа, находящегося под этой кромкой, должна быть не менее 2,1 м; это требование обусловлено ростом человека (очень высокого и с учетом некоторого подъема на носки при ходе вверх). Длину выреза /, мм, определяют по формуле из рис. 1

где h — условный рост идущего человека (г=2000 мм); а — угол наклона трапа, а — запасная величина, обеспечивающая зазор между человеком и кромкой выреза (обычно а = 1ОО-ьЗОО мм).

Ширина выреза под трап должна быть не менее полной ширины трапа. Размер вырезов в палубах для прохода на вертикальные трапы должен быть, как правило, не менее 600X600 мм.
