Оборудование буровой установки

Буровая лебедка состоит из сварной рамы, на которой уста­новлены подъемный и трансмиссионный валы, коробка перемены передач (КПП), тормозная система, включающая основной (лен­точный) и вспомогательный (регулирующий) тормоза, пульт уп­равления. Все механизмы закрыты предохранительными щитами. Подъемный вал лебедки, получая вращение от КПП, преобра­зовывает вращательное движение силового привода

в поступа­тельное движение талевого каната, подвижный конец которого закреплен на барабане подъемного вала. Нагруженный крюк под­нимается с затратой мощности, зависящей от веса поднимаемых труб, а спускается под действием собственного веса труб или та­левого блока, крюка и элеватора, когда элеватор опускается вниз за очередной свечой.

Лебедки снабжаются устройствами для подвода мощности при подъеме колонны и тормозными устройствами поглощения освобождающейся энергии при ее спуске. Для повышения к. п. д. во время подъема крюка с ненагруженным элеватором или ко­лонной переменного веса лебедки или их приводы выполняют многоскоростными. Переключение с высшей скорости на низшую и обратно осуществляется фрикционными оперативными муфта­ми, обеспечивающими плавное включение и минимальную затра­ту времени на эти операции. Во время подъема колонн различ­ного веса скорости в коробках передач переключают периоди­чески. Оперативного управления скоростями коробки не требу­ется.

В зависимости от скорости спуска или подъема крюка и числа струн в талевой оснастке канат на барабан лебедки навивается и свивается с различными скоростями. Скорость крюка при подъ­еме колонн большого веса во время технологических операций (расхаживание, ликвидация осложнения и аварий в скважине) составляет 0,15—0,25 м/с, а иногда и меньше. Эти скорости на­зываются технологическими, а скорости подъема бурильных ко­лонн и ненагруженного элеватора при СПО изменяются от 0,5 до 1,8 м/с и называются техническими. Более высокие скорости подъема ухудшают условия намотки каната на барабан и не дают существенного выигрыша во времени.

Скорости спуска колонн определяются их весом, длиной и тех­нологическими условиями скважины. Наибольшая скорость спус­ка бурильных колонн обычно не превышает 3 м/с, наименьшая при спуске обсадных колонн 0,2 м/с. В процессе бурения с по- мощью лебедки подается бурильная колонна со скоростью до 1,5 м/мин.

При подъеме колонны канат навивается на барабан лебедки под действием силы тяжести всей колонны, а свивается при спус­ке ненагруженного элеватора с небольшим натяжением. В про­цессе спуска колонн канат навивается при небольшом натяжении и большой скорости, а свивается под действием веса всей колон­ны. Это создает тяжелые условия работы каната, и он быстро изнашивается, особенно при многослойной навивке на барабан.

Мощность, передаваемая на лебедку, характеризует основные эксплуатационно-технические ее свойства и является классифи­кационным параметром.

Присоединительные размеры буровой лебедки: диаметр тале­вого каната; расстояние от середины барабана до центра звез­дочки, установленной на валу ротора. Диаметр каната должен соответствовать размерам канавок на наружной поверхности ба­рабана лебедки и размерам канавок шкивов талевой системы. В случае несоответствия канат будет быстро изнашиваться. На­рушение базового расстояния от середины барабана до центра роторной звездочки вызовет быстрый выход из строя цепи при­вода ротора и практически сделает невозможным нормальное бу­рение скважины роторным способом.

Современные отечественные буровые лебедки в основном вы­полняются по двум компоновочным схемам:

лебедка со всеми компонующими сборками монтируется на одной общей раме; эти лебедки имеют один главный вал, приво­димый в движение цепными трансмиссиями от коробки передач (ЛБ-750, ЛБУ-1100, ЛБУ-1700 и др.);

двух- и трехвальные лебедки, в которых собственно лебедка совмещена с КПП и представляет собой один агрегат (У2-2-11, У2-5-5идр.).

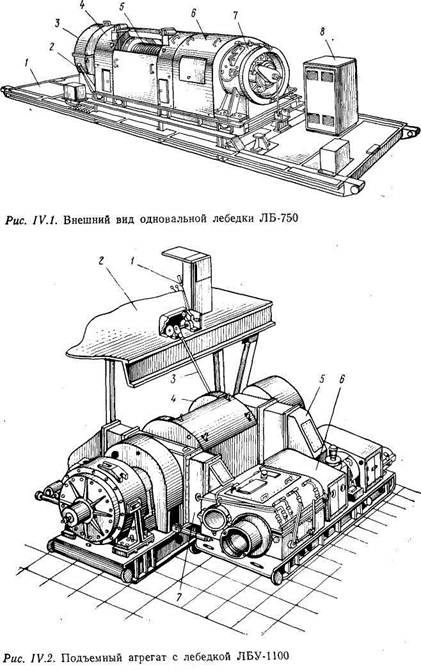

На рис. IV.1 показана одновальная лебедка ЛБ-750, смонти­рованная на общей раме / с вспомогательным тормозом 7 и стан­цией управления 8. Эта лебедка имеет главный вал с бараба­ном 5, цепные трансмиссии Зяб, главный тормоз 4 и тормозную рукоятку 2, которая служит для управления лебедкой с поста бурильщика.

На рис. IV.2 приведен подъемный агрегат, состоящий из двух блоков — одновальной буровой лебедки ЛБУ-1100 4 и КПП 6,— которые транспортируются отдельно, а при монтаже соединяют­ся в один агрегат. Цепные трансмиссии передач привода бара­банного вала лебедки от КПП «тихой» 5 и «быстрой» 7 скоро­стей закрыты кожухами. Они включаются оперативными пневма­тическими фрикционными муфтами с пульта управления 1, Расположенного на полу 2 буровой. Главным тормозом лебедки управляют удлиненной тягой 3 также с поста бурильщика.

Двух- и трехвальные лебедки в настоящее время почти не изготовляются, но на нефтепромыслах они еще применяются.

РОТОРЫ

НАЗНАЧЕНИЕ И УСТРОЙСТВО

Роторы предназначены для вращения вертикально подвешен­ной бурильной колонны с частотой 30—300 об/мин при роторном бурении или восприятия реактивного крутящего момента при бурении забойными двигателями. Они служат также для поддер­жания на весу колонн бурильных или обсадных труб, устанавли­ваемых на его столе на элеваторе или клиньях. Роторы также ис­пользуются при отвинчивании и свинчивании труб в процессе СПО, ловильных и аварийных работ. Ротор представляет собой как бы конический зубчатый редуктор, ведомое коническое коле­со которого насажено на втулку, соединенную со столом. Верти­кальная ось стола расположена по оси скважины.

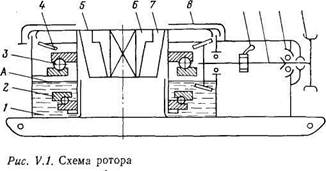

На рис. V.1 показана схема ротора. Стол 5 имеет отверстие диаметром 250—1260 мм в зависимости от типоразмера ротора. В отверстие стола устанавливают вкладыши 7 и зажимы ведущей трубы 6, через которые передается крутящий момент. Большое коническое колесо 4 передает вращение столу ротора, укреплен­ному на основной 3 и вспомогательной 2 опорах, смонтированных в корпусе 1, образующем одновременно масляную ванну для смаз­ки передачи и подшипников.

Сверху стол защищен оградой 8. Быстроходный ведущий вал 10 расположен горизонтально на подшипниках 11, воспринимаю­щих радиальные и горизонтальные нагрузки. Вал 10 приводится: во вращение от цепной звездочки 12 или с помощью вилки кар­данного вала, расположенной на конце вала. Ротор снабжен сто­пором 9, при включении которого вращение стола становится не­возможным. Фиксация стола ротора необходима при СПО и бу­рении забойными двигателями для восприятия реактивного

момента.

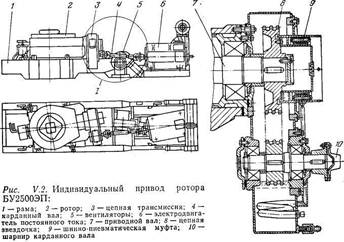

Привод ротора в буровых установках с расположением ле­бедки на полу буровой осуществляется цепной трансмиссией от лебедки или от КПП карданной передачей, при установке лебед­ки ниже пола буровой — дополнительной трансмиссией от лебед­ки или индивидуальным приводом от электродвигателя постоян­ного тока (рис. V.2), располагаемой под полом буровой. Такая конструкция обеспечивает свободное пространство для работы персонала буровой бригады.
