Оборудование буровой установки

Приемистостью называется интенсивность осуществления переходных процессов, т. е. время, в течение которого двига­тель и силовой привод реагируют на изменение нагрузки и из­меняют частоту вращения.

Приспособляемость — свойство силового привода изменять крутящий момент и частоту вращения в зависимости от момен­та сопротивления. Собственная приспособляе­мость— свойство двигателя приспособлятьс

я к внешней на­грузке. Искусственная приспособляемость — свой­ство трансмиссий приспосабливать характеристику двигателя к изменению внешней нагрузки.

ТРАНСМИССИИ БУРОВЫХ УСТАНОВОК

ЭЛЕМЕНТЫ ТРАНСМИССИИ БУРОВЫХ УСТАНОВОК

В буровом оборудовании для осуществления кинематиче­ской связи между валами в механизмах, изменения скорости и направления вращения, преобразования крутящих моментов ис­пользуют цепные, клиноременные и зубчатые передачи. В уста­новках малой мощности для геологоразведочного бурения при небольших межосевых расстояниях между валами (до 0,5 м) ис­пользуют почти всегда зубчатые передачи, а при межосевых расстояниях более 0,5 м — клиноременные. В установках для эксплуатационного бурения для передачи «больших мощностей (500—2000 кВт и более) и межосевых рас­стояниях более 1 м применяют многорядные цепные и клиноременные передачи. Зубчатые передачи используют при межосе­вых расстояниях менее 1м — в редукторах насосов, реверсив­ных устройствах КПП, приводах роторов и др.

СИСТЕМЫ УПРАВЛЕНИЯ БУРОВЫМИ УСТАНОВКАМИ

ВИДЫ, ТРЕБОВАНИЯ И ХАРАКТЕРИСТИКИ

Буровая установка представляет собой сложный комплекс различных машин и механизмов, обеспечивающих выполнение разнообразных технологических операций при проводке сква­жин. Эффективность работы этого комплекса зависит от экс­плуатационных качеств, маневренности, четкости и надежности работы всех его элементов. Важную роль в комплексе играет система управления.

Системы управления обеспечивают:

пуск, остановку и регулировку работы двигателей;

включение и выключение трансмиссий, которые блокируют двигатели, приводящие буровые насоса, ротор или лебедку;

включение и выключение буровых насосов, лебедки, ротора, механизма подачи и тормозов (гидравлического, электрического и ленточного); изменение частоты вращения барабана лебедки, насосов и ротора; включение и выключение устройств для свинчивания и раз­винчивания бурильных труб;

управление работой ключей, клиньев и других механизмов при отвинчивании и установке бурильных свечей в магазин в процессе спуска и подъема колонны;

управление оборудованием для герметизации устья скважи­ны при бурении и проявлениях газа;

включение и выключение компрессора, вспомогательной ле­бедки или насоса, осветительной установки, устройств для очи­стки и приготовления бурового раствора и других вспомогатель­ных механизмов.

Для приведения в действие органов управления используют­ся различные виды энергии: в системах ручного механического управления —сила оператора; в пневматических, гидравличе­ских и электрических системах —энергия сжатого воздуха, жид­кости или электричества.

Система управления состоит из двух типов органов: управ­ляющих функциями главных и вспомогательных исполнитель­ных механизмов и аппаратуры, сигнализирующей оператору или регистрирующей результаты исполнения команды.

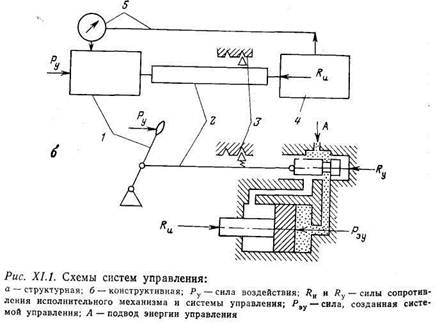

Система управления (рис. XI. 1) содержит пять основных органов:

1 — воспринимающий команду (кнопка, рукоятка, рычаг, пе­даль и др.), на который воздействует оператор — человек, про­граммирующее устройство или микропроцессор;

2 — промежуточный, передающий команду к исполнительным механизмам с использованием внешней энергии: тяги, трубопро­вода, электрокабеля и др.;

3 — исполнительный, воздействующий на механизм, выпол­няющий технологическую функцию: муфта сцепления, золотник, кран и др.;

4 — фиксирующий или ограничивающий исполнение коман­ды: защелка, концевой выключатель, стопор и др;

5 — обратная связь, информирующая оператора об исполне­нии команды или заданного режима работы: измерительный прибор, манометр, термометр, динамометр, световая или звуко­вая сигнализация.

В буровых установках применяется три вида систем управ­ления:

централизованная — расположенная у поста бурильщика и позволяющая ему управлять основными исполнительными меха­низмами: лебедкой, насосами, ротором, превенторами и др.;

индивидуальная или местная — расположенная вблизи того или иного агрегата;

смешанная-—позволяющая управлять агрегатом как с поста бурильщика, так и непосредственно около агрегата; например, ДВС с суммирующей трансмиссией могут управляться дизели­стом или бурильщиком и др.

Всеми устройствами управляют с постов бурильщика, дизе­листа или с пульта, расположенного вблизи того или иного агрегата (оборудования). В соответствии с выполняемыми функциями цепи управления подразделяются на независимые и взаимосвязанные. Независимые цепи применяют в тех случаях, когда устройства не связаны друг с другом, например, включение лебедки, насосов, ротора. Взаимосвязанные (сблокированные) системы управления используют, когда недо­пустимо одновременное включение нескольких движений, напри­мер, одновременное включение прямого и обратного вращения ротора или двух скоростей лебедки.

В связи со сложностью и многообразием функций, выполняе­мых механизмами для обеспечения маневренности, быстроты и удобства манипулирования, в буровых установках применяют комбинированные системы управления, позво­ляющие наиболее полно удовлетворить все требования.

Степень совершенства системы управления зависит от ее качеств, главными из которых являются:

мощность, усилие или крутящий момент для осуществления операций управления;

легкость, маневренность и автоматизм органов, на которые воздействует оператор и которые осуществляют исполнение ко­манды.

Совершенство системы управления зависит как от конструк­ции органов системы управления, так и от рабочей позы бу­рильщика и усилий, затрачиваемых им в процессе управления. Неудобство позы рабочего, необходимость приложения больших усилий вызывают быстрое утомление рабочего и снижают его производительность. Усилие, затрачиваемое рабочим на мани­пуляции рычагами, обычно не более 30—50 Н, тормозной руко­яткой— не более 150 Н, ножными педалями и редко переклю­чаемыми рычагами — не более 100—200 Н. Давление рукоятки, кроме тормозной, обычно осуществляется в течение нескольких секунд и неутомительно для бурильщика. Рукоятки и педали располагают так, чтобы ими было удобно пользоваться без изменения рабочей позы и места бурильщика.

Четкость, стабильность и мнемоничность управления обеспе­чиваются тем, что каждая команда соответствует определенной функции и не вызывает изменения положения других органов управления. Величина хода, например, рукоятки, при включе­нии и выключении должна быть всегда одинакова и стабильна при каждом повторении команды.

Мнемоничность управления обеспечивается таким располо­жением органов управления, при котором оператор освобожден от излишнего напряжения памяти. Оператор не должен каждый раз вспоминать, где находится тот или иной рычаг управления, в какую сторону и на какое расстояние следует его передвинуть или повернуть, чтобы включить или выключить, например, ключ для свинчивания или развинчивания бурильных замков.
