Газовые сети города

Возможна прокладка газопроводов на эстакадах совместно с линиями водопроводов, паропроводов, но при условии обеспечения свободного осмотра и ремонта каждого из названных выше коммуникаций. Расстояния между газопроводом и другими коммуникациями при их совместной прокладке принимают в свете от 100 до 300 мм в зависимости от диаметра. Совместная прокладка газопроводов с электролиниями недопустима,

кроме электролиний, проложенных в стальных трубах и бронированных кабелей.

Надземные газопроводы прокладываются с учетом компенсации температурных удлинений, которые зависят от расчетной температуры воздуха. Наиболее просто устранять продольные деформации за счет изгибов газопроводов или п-образной прокладки.

Переход газопроводов через реки, каналы, мелкие озера осуществляют подводным способом с помощью дюкеров. Возможна в этом случае прокладка по мостам или эстакадам. При прокладке дюкерами газопровод обязательно выполняется в две линии, каждая из которых должна иметь 75% расчетного расхода газа. Для тупиковых газопроводов, питающих только промышленные предприятия, дюкер можно прокладывать в одну линию, но лишь в том случае, если эти предприятия имеют резервное топливо (мазут). Подводные переходы погружаются в грунт примерно на 1 м и выполняются с весьма усиленной изоляцией. Чтобы газопровод, проложенный по дну реки, не всплывал, на него по всей длине укладывают железобетонные плиты.

При прокладке наружных газопроводов имеются ограничения. Газопроводы низкого, среднего и высокого давлений нельзя прокладывать по железнодорожным мостам. Однако в ряде случаев газопроводы можно прокладывать по мостам, но при этом их обязательно следует подвешивать с помощью специальных устройств, но так, чтобы была исключена возможность скопления газа в конструкциях моста. Нельзя прокладывать газопроводы под железнодорожными и трамвайными путями, а также автодорогами без футляров.

4. УСТРОЙСТВО ПОДЗЕМНЫХ ГАЗОПРОВОДОВ

Такого рода газопроводы прокладываются главным образом по городским проездам, а также в зоне зеленых насаждений. Расстояния по горизонтали между подземными газопроводами и другими сооружениями должны соблюдаться в соответствии с данными табл. 3.

Таблица 3

При пересечении газопровода с трамвайными путями или при вынужденной прокладке газопровода поперек какого-либо канала применяются футляры из стальных труб, на концах которых устанавливаются контрольные трубки.

Газопроводы выполняют из стальных труб, соединяя их электросваркой. В местах установки газовых приборов, арматуры и другого оборудования применяют фланцевые и резьбовые соединения. Для защиты стальных труб от коррозии перед укладкой в землю их изолируют.

Глубина заложения газопроводов зависит от состава транспортируемого газа. При влажном газе глубину заложения труб принимают ниже средней глубины промерзания грунта для данной местности. Газопроводы осушенного газа можно укладывать в зоне промерзания грунта, но заглубление должно быть не менее 0,8 м от поверхности земли. Газопроводы прокладывают с уклоном не менее 1,5 мм/пог. м, что обеспечивает отвод конденсата из газа в конденсатосборники и предотвращает образование водяных пробок.

Для выключения отдельных участков газопровода или отключения потребителей устанавливается запорная арматура, размещаемая в колодцах.

При изменениях температурных условий на газопроводе появляются растягивающие усилия, которые могут разорвать сварной стык или задвижку. Чтобы избежать этого, на газовых сетях и, в особенности у задвижек, устанавливают линзовые компенсаторы, воспринимающие эти усилия. Кроме восприятия температурных деформаций компенсаторы позволяют легко демонтировать

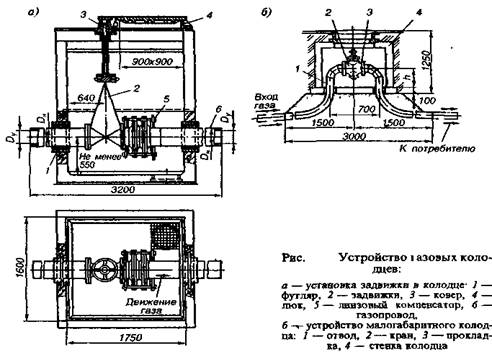

и заменять задвижки и прокладки, так как компенсатор при помощи особых приспособлений можно сжать или растянуть. Линзовые компенсаторы устанавливают в одном колодце с задвижками, причем располагают их после задвижек, считая по ходу газа (рис. 4).

Газопроводы низкого давления (до 5000 Па) можно прокладывать в подземных коллекторах совместно с другими коммуникациями. Их можно прокладывать также в полупроходных каналах между жилыми и общественными зданиями (в «сцепках» для совместной прокладки инженерных сетей). Проходные и полупроходные каналы должны быть оборудованы постоянно действующей естественной вентиляцией. Прокладка газопроводов в непроходных каналах совместно с другими трубопроводами и кабелями недопустима.

При прокладке нескольких газопроводов в одной траншее расстояние между ними в свете должно быть не менее 0,4 м при диаметре труб до 300 мм и не менее 0,5 м при диаметрах более 300 мм.

Глубина заложения газопровода на проездах с усовершенствованным покрытием (асфальтобетонным, бетонным) должна быть не менее 0,8 м, а на участках без усовершенствованных покрытий — не менее 0,9 м до верха трубы. В местах, где нет движения транспорта, она может быть уменьшена до 0,7 м.

Отключающие устройства на газопроводах устанавливают в следующих случаях.

На распределительных газопроводах низкого давления для отключения отдельных микрорайонов и газопроводах среднего и высокого давления, проложенных на отдельных участках. На ответвлениях от распределительных газопроводов всех давлений к предприятиям и группам жилых и общественных зданий; отключающие устройства на ответвлениях от распределительных газопроводов устанавливают вне территории объекта ближе к распределительному газопроводу и не ближе двух метров от стены здания или ограждения. Отключающие устройства устанавливают в удобном и доступном для обслуживания месте, например, они монтируются на вводах и выводах газопровода из газорегуляторных пунктов не ближе 5 м, но не далее 100 м. Для газо-регуляторных пунктов, размещаемых в пристройках к зданиям, а также в шкафах, возможна установки отключающего устройства на наружном надземном газопроводе и удобном для обслуживания месте, но на расстоянии не менее 5 м. Отключающие устройства обязательно устанавливаются на пересечении газопроводами водных преград, железнодорожных путей, магистральных автомобильных дорог, при прокладке газопроводов в коллекторах (на входе и выходе из него), на вводах газопроводов в отдельные жилые общественные и производственные здания, на подземных газопроводах в колодцах с линзовыми компенсаторами.

Для удобства эксплуатации и ремонта газовых сетей на них монтируют специальную арматуру: компенсаторы, конденсатосборники, контрольные трубки, задвижки.

В связи с тем, что в грунте температурные колебания незначительны, компенсаторы фактически способствуют только удобству монтажа и демонтажа задвижек. Наиболее широко распространены линзовые компенсаторы (рис. 5)

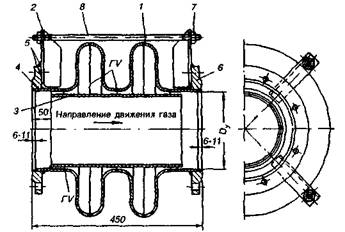

Рис. 5. Линзовый компенсатор:

1 — патрубок, 2— фланец, 3— рубашка, 4 — полулинза, 5— ребро, 6— лапа, 7 — гайка, 8 — тяга

На газопроводах диаметром 100 мм и менее в колодцах устанавливаются гибкие компенсаторы. При скоплении конденсата в газопроводах в них нарушается нормальное движение газа. Для отвода конденсата из пониженных точек газовой сети применяют конденсатосборники (рис. 6)
