Усилитель низкой частоты

ТЕХНИЧЕСКОЕ ЗАДАНИЕ

на курсовое проектирование по курсу Электронные устройства автоматики

студенту группы ПС-451 Аксенову А.Ю.

Выдано 1 Октября 2000 г.

Срок выполнения 24 ноября 2012 г.

Тема проекта "Усилитель низкой частоты"

Номер варианта 0 976 258 191 538 294 999 962

Исходные данные проекта

тип устройства – усилитель низ

кой частоты;

сопротивление в нагрузке, Ом;

максимальное напряжение на нагрузке, В;

минимальная частота полосы пропускания Гц;

максимальная частота полосы пропускания Гц;

коэффициент частотных искажений на граничных частотах дБ;

форма частотной характеристики огибающей спектр генерируемого сигнала – плоская;

коэффициент нелинейных искажений %;

выходное сопротивление устройства Ом;

входное сопротивление устройства МОм;

ЭДС генератора входного сигнала мВ;

выходное сопротивление генератора входного сигнала МОм;

диапазон регулирования выходной величины в % от максимального значения %;

диапазон изменения температуры среды ;

вид питающего напряжения 220В , 50 Гц.

Содержание расчетно-пояснительной записки.

Обоснование и выбор принципиальной схемы устройства.

Расчет основных узлов устройства.

Перечень графического материала

Принципиальная схема устройства.

Чертеж конструкции устройства.

Печатная плата устройства.

Подпись преподавателя

Аннотация

Аксенов А.Ю. Усилитель низкой частоты: Пояснительная записка к курсовой работе по курсу "Электронные устройства автоматики".

Челябинск: ЮУрГУ, 2000. – 20с.

В курсовом проекте рассматривается построение электронного устройства. Этот курсовой проект является одним из способов решения конструирования усилителя низкой частоты. Многие решения реализации функциональных блоков заимствованы из уже существующих реальных схем, поэтому многие данные приводятся на основе опытных данных. В основе данного курсового проекта лежит усилитель мощности звуковой частоты, построенный на транзисторах с n-p-n и p-n-p переходами.

Помимо расчетов принципиальной схемы в данной работе также представлены принципиальная схема, один из вариантов расположения элементов на плате и разводка к ним, спецификация элементов.

Проект реализован в программной среде Word 97, все расчеты произведены в программном пакете Mathcad pro 7.0, моделирование схемы произведено в среде Electronics Workbench. Для разводки платы использованы программные пакеты Orcad Captur 7.2, Layoute Plus 9.0.

Ил. 10 , список лит. – 11 назв.

Содержание

Введение.

1. Обоснование и выбор функциональной схемы устройства

2. Выбор и расчет функциональной схемы

2.1 Входной усилитель

2.2 Регулятор уровня

3. Предварительный усилитель и усилитель мощности

4. Выбор обратной связи и операционного усилителя для ВУ и ПУ

5. Источник питания

6. Питание операционных усилителей

7. Заключение

8. Список литературы

Введение

Задачей курсового проектирования является закрепление теоретических положений курса электронных устройств, а также углубление и приобретение новых знаний при самостоятельной работе с литературными источниками, приобретение навыков практического проектирования конкретных электронных устройств, в том числе с применением ЭВМ.

В настоящее время для инженерных расчетов широко применяются различные пакеты прикладных программ ориентированных на разные виды расчётов. В курсовой работе для расчетов использовались следующие пакеты:

-MathCad 8.0 – для проведения расчетов пояснительной записки.

-Electronics WorkBench 4.1 – для моделирования рассчитанных узлов.

-OrCad 7.00 – для построения принципиальной схемы всего устройства

-для создания чертежей по соответствующим ГОСТам.

-Microsoft Word 97 – для написания пояснительной записки.

1. Обоснование и выбор функциональной схемы

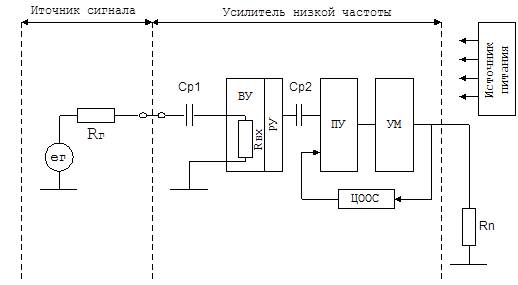

Низкочастотный усилитель проектируется на основе входного усилителя, предварительного усилителя и усилителя мощности. Для обеспечения нужной величины входного сопротивления и коррекции искажений частотной характеристики используется входной усилитель. Для обеспечения качественных показателей выходного сигнала используется усилитель мощности с глубокой отрицательной обратной связью. Для обеспечения блоков аппаратуры выходными напряжениями (токами) заданного номинала и качества используется источник питания. Функциональная схема усилителя низкой частоты представлена на рис.1.

Рис. 1

ВУ – входной усилитель;

РУ - регулятор уровня;

ПУ – предварительный усилитель;

УМ – усилитель мощности;

ЦООС – цепь частотно-зависимой обратной связи;

На усилитель мощности поступает сигнал от источника поступает через разделительную емкость (Cр) с входного усилителя (ВУ), который служит для обеспечения заданного входного сопротивления (Rвх). Разделительная емкость необходима для уменьшения дрейфа нулевого уровня выходного напряжения. Для регулирования величины выходного напряжения сигнал с входного усилителя поступает на регулятор уровня (РУ).

Источник питания является выпрямительным устройством и состоит из четырех узлов: трансформатора, вентильного комплекта (диодная схема), сглаживающего фильтра и стабилизатора постоянного напряжения.

Трансформатор необходим для получения заданного напряжения.

Вентильный комплект необходим для выпрямления переменного напряжения. В качестве выпрямителя использую однофазную мостовую схему. Схема применяется на выходные мощности до 1кВТ.

Преимущества схемы : повышенная частота пульсаций , низкая величина обратного напряжения , хорошее использование трансформатора .

Недостатки : необходимость в четырех вентилях , повышенное падение напряжения на вентильном комплекте .

Сглаживающий фильтр используется для ослабления пульсаций. Используем конденсатор.

2. Выбор и расчет элементов функциональной схемы
