Расчет радиоприёмного устройства

.

где - число контуров в преселекторе, а - эквивалентная добротность нагруженных контуров в преселекторе.

При заданном можно найти нижнюю границу значения первой промежуточной частоты.

, где .

Подставив значения, вычисляем:

, .

Выбранная промежуточная частота должна иметь такое значение, при котором наиболее эффективно можно будет обеспечить хорошую избирательность, как по соседнему, так и по зеркальному каналу.

Для обеспечения более высокой избирательности по зеркальному каналу , промежуточная частота должна быть по возможности выше (зеркальный канал отстает от полезного на ), а для обеспечения избирательности по соседнему каналу - как можно ниже (соседний канал отстает от полезного на величину 10кГц). Однако с увеличением ухудшается добротность избирательной системы фильтра сосредоточенной избирательности (ФСИ), а, следовательно, не произойдет обеспечение высокой избирательности по соседнему каналу, вследствие чего на нагрузке радиоприемного устройства будет выделяться сигнал с частотой . Поэтому, чтобы этого не случилось необходимо, чтобы ФСИ обладал достаточно высокой избирательностью, а это возможно только при достаточно низкой , так как при уменьшении увеличивается добротность.

При большой добротность ФСИ меньше, его АЧХ имеет более пологие скаты и более широкую полосу пропускания, в которую входит сигнал с соседнего канала. В случае если меньше - добротность ФСИ больше, полоса пропускания меньше и сигнал с соседнего канала в эту полосу не входит.

Возникло противоречие: с одной стороны нужно увеличить для обеспечения высокой , с другой стороны нужно уменьшить для обеспечения высокой . Поэтому чтобы удовлетворить эти два условия нужно выбрать необходимую .

Промежуточная частота должна иметь стандартное значение, установленное ГОСТом, поскольку на таких частотах мощные радиостанции не работают.

Руководствуясь унификацией радиоэлектронной аппаратуры, выберем промежуточную частоту из принятого стандартного ряда номинальных значений промежуточных частот: 80, 100, 115, 215, 465, 500, 750, 900 кГц, 4, 5, 30, 60 и 10,7 МГц. Также учтём, что не должна находиться в диапазоне принимаемых частот.

Следуя ГОСТу видно, что промежуточная частота для КВ диапазонов равна 30 МГц.

Исходя из выше написанного, сделаем вывод, что для данного приемника промежуточная частота равна 30 кГц, так как данный приемник длинноволновый.

Проверим выбранную промежуточную частоту на обеспечения избирательности по соседнему каналу . Для вещательных каналов .

,

, или .

т.к. не выполняется условие по избирательности по соседнему каналу, то придётся использовать две промежуточные частоты и .

, или .

4.2 Выбор структурной схемы приёмника

Современные радиоприёмные устройства строятся, как правило, по супергетеродинной схеме с одним или двумя преобразователями частоты. Двойное преобразование частоты, характерно для профессиональных радиопередающих устройств, позволяет за счет высокой первой промежуточной частоты существенно увеличить подавление зеркальной помехи, а за счёт низкой второй промежуточной частоты получить хорошую избирательность по соседнему каналу.

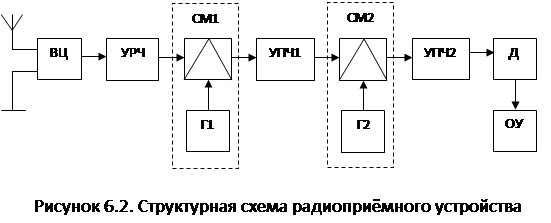

Структурная схема получаемого радиоприёмного устройства изображена на рис. 6.2.

где ВЦ – входная цепь, УРЧ – усилитель радиочастоты, СМ – смеситель, Г – гетеродин, УПЧ – усилитель промежуточной частоты, Д – детектор, ОУ – оконечное устройство.

5. Расчет общего коэффициента усиления линейного тракта и разбивка его по каскадам

В современных транзисторных приёмниках АМ-сигналов, как правило, используется диодный детектор. Для качественного детектирования на входе детектора должно быть напряжение . Отсюда общий коэффициент усиления линейного тракта радиоприёмника (от антенны до детектора) при заданной чувствительности в виде ЭДС рассчитывается по формуле:

,

где - действующая высота приёмной антенны.

Для ферритовой антенны диапазона ДВ, СВ или КВ обычно .

.

Распределим общий коэффициент по каскадам РПУ следующим образом: входная цепь , резонансный УВЧ (СВ-ДВ) , преобразователя частоты , одноконтурный УПЧ .
