Расчет радиоприёмного устройства

6) условной «дальности действия» РПУ, входящего в определенную радиотехническую систему.

7) месту установки РПУ: стационарные, переносные (носимые), мобильные (на подвижных сухопутных объектах), бортовые (для работы на судах, самолетах, спутниках космической связи, управляемых ракетах и снарядах и т.д.).

8) способу питания: от сети переменного тока, гальванических батарей и аккумуляторо

в, солнечных батарей, с «универсальным» питанием, т.е. от нескольких источников.

9) способу управления: с ручным, частично или полностью автоматическим, дистанционным, комбинированным управлением.

10) массогабаритным характеристикам и др.

2. Определение числа поддиапазонов

Для того чтобы приемник мог принимать сигналы от различных станций, имеющих различные частоты, он должен иметь перестраиваемую резонансную систему для настройки на эти частоты. Перестраиваемые резонансные системы находятся во входной цепи, гетеродине и в усилителях высокой частоты (ВЧ), если они резонансные.

Конструктивно настройка этих каскадов - это изменение реактивных элементов резонансной системы: индуктивности или емкости. Чаще всего реактивный элемент - емкость.

Конструктивно невозможно перестраивать емкость так, чтобы резонансная частота изменялась от ДВ-диапазона до УКВ-диапазона. Поэтому диапазон частот, который должен принимать приемник, разбивают на поддиапазоны.

Переход с поддиапазона на поддианазон осуществляется при помощи переключающихся индуктивностей.

Критерием, для того чтобы узнать, необходимо ли разбивать диапазон приемника на поддиапазоны, служит коэффициент диапазона , рассчитываемый по формуле:

Разделение общего диапазона частот РПУ на поддиапазоны необходимо в том случае, когда коэффициент диапазона , превышает значение коэффициента перекрытия, соответствующего классу проектируемого радиоприёмного устройства.

Разбивая весь диапазон на поддиапазоны необходимо предусмотреть взаимное перекрытие по частоте в пределах от интервала частот в поддиапазоне. В радиовещательных РПУ разбивка диапазона осуществляется так, чтобы были одинаковые коэффициенты перекрытия, по формуле:

Коэффициент перекрытия поддиапазона РПУ II класса на диапазоне частот РПУ 100-1500 кГц равен 2,5-3,0.

,

Так как в данном случае , то разбивка на поддиапазоны не нужна, то есть можно перекрыть диапазон одним переменным элементом. Следовательно, радиовещательный приемник будет однодиапозонным.

3. Поверочный расчёт чувствительности приёмника

Чувствительность радиоприёмного устройства в диапазоне КВ обычно выражается в единицах напряжения (мкВ, мВ):

,

где - чувствительность приёмника по мощности, мВт, мкВт; - чувствительность по напряжению, мВ, мкВ; - коэффициент шума приёмника; - постоянная Больцмана; - абсолютная температура; - требуемое превышение мощности сигнала над мощностью шумов на выходе РПУ; - активное сопротивление антенны, кОм; - полоса пропускания РПУ, кГц.

При предварительном расчете сопротивление антенны выбирается в пределах , а требуемое превышение сигнала над помехой зависит от назначения РПУ. Для радиовещательного приёмника (АМ-сигналы) требуемое превышение мощности сигнала над мощностью шумов на выходе РПУ равно .

На этапе предварительного расчёта коэффициент шума приёмника можно выбрать из рекомендаций. При рабочей частоте , коэффициент шума приёмника равен .

.

4. Выбор промежуточной частоты и структурной схемы приёмника

4.1 Выбор промежуточной частоты приёмника

Предварительный выбор промежуточной частоты необходим для того, чтобы выполнить требования к подавлению зеркальной помехи, что в свою очередь связано с определением количества контуров входной цепи и УРЧ.

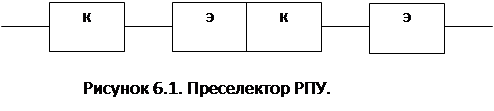

Для большинства простых радиовещательных приёмников преселектор состоит из одноконтурной входной цепи. Профессиональные и радиовещательные приёмники высокого класса имеют в составе преселектора чаще всего два контура, входящих в состав входной цепи либо одноконтурной цепи и входной нагрузки УРЧ (рис. 6.1). Где К – колебательный контур, Э – усилительный элемент.

		ВЦ		УРЧ
						ПЧ

Увеличение количества контуров преселектора приводит к усилению подавления зеркальной помехи, однако такой путь существенно усложняет аппаратную реализацию. Заданное подавление зеркальной помехи достигается за счёт применения двойного преобразования частоты при числе контуров преселектора не более двух.
