Приемник радиопеленгатора
Находим индуктивность контура:
.
Находим максимальную емкость контура:
Определяем индуктивность катушки связи:
.
Для снижения паразитной емкости между LсвА и L коэффициент св
язи между ними, обеспечивая согласование, должен быть наименьшим. Вычислим минимальный коэффициент связи, при котором обеспечивается согласование:
.
Рассчитываем коэффициент передачи напряжения входной цепи:
.
Lф=0,97 – коэффициент передачи фидера, определяемый из рис. 12 по произведению =0,1*3=0,3 (
- затухание в фидере, дБ/м;
- дина фидера, м., выбираем исходя из условия что, это приемник радиопеленгатора,
условия работы полевые =3-4 м),

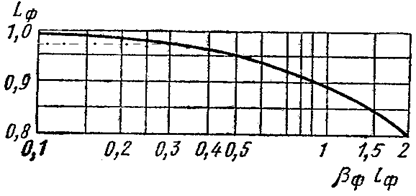

Рис. 12
Кос – коэффициент передачи собственно входной цепи при согласовании, равный
. [1]
Тогда К0ВЦ=0,97*0,447=0,43 , что довольно точно соответствует коэффициенту передачи входной цепи, который был выбран в пункте 12 расчета структурной схемы приемника.
4. Выбор источника питания
Источник питания должен выдавать постоянные стабилизированные напряжения для трактов ТРЧ и ТПЧ (+6,3 и +9 В), а также на УНЧ. В качестве первичного источника питания (ПИП) в полевых условиях может использоваться дизельная электростанция, батарея из гальванических элементов или аккумуляторная батарея. Если в качестве ПИП выбран аккумулятор, то должна быть предусмотрена возможность его заряда.

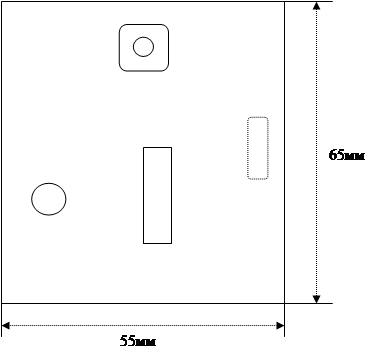

5. Конструктивная разработка преобразователя частоты
![]() |
Разработанный приемник радиопеленгатора удовлетворяет всем требованиям технического задания. Достоинством схемы является достаточно малое число элементов, что было достигнуто благодаря использованию интегральных микросхем. Приемник построен на современных микросхемах серии К174 и 235, что обеспечивает их легкое сопряжение и несложную настройку собранного приемника. Разработка также обладает неплохими показателями по чувствительности и избирательности, а использование синтезатора частоты позволяет перестраиваться по диапазону с большой точностью.
7. Библиографический список
1. Проектирование радиоприемных устройств.Под ред. А. П. Сиверса. Учебное пособие для вузов. – М.,”Сов.радио”,1976.
2. Аналоговые интегральные микросхемы. Д.И.Атаев, Б.А.болотников. – М.:МЭИ 1999.
3. Изделия электронной техники: Справочник. Ладик А.И., Сташкевич А.И. М.: Радио и Связь,1993.
4. Микросхемы и их применение: Справочное пособие. Батушев В. А., Вениаминов В. Н. – М.: Радио и связь,1984.
5. Транзисторы для аппаратуры широкого применения: справочник. Под ред. Перельмана Б. Л. – М.: Радио и связь, 1981.
