Выберем

13) Распределение усиления в трактах ТРЧ и ТПЧ, уточнение числа каскадов по усилению и по избирательности в них.

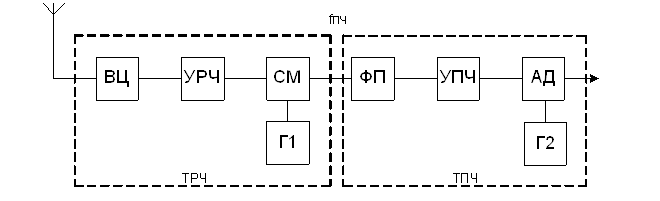

Распределим усиление по блокам схемы (рис. 3).

Рис. 3

Блоки схемы будут обладать следующими коэффициентами усиления:

КВХ=0,4;

КУРЧ=9;

КСМ=4;

КФ=0,2;

КУПЧ=30;

14) Составление примерной структурной схемы приемника, уточнение числа каскадов. Определение входных напряжений в каскадах и трактах приемника. Выбор типов транзисторов.

Рассчитаем напряжения на выходе блоков структурной схемы приемника.

Uвх=3мкВ (по ТЗ);

Uвц=3*0,4=1,2мкВ;

Uурч=1,2*2*9=97,2мкВ;

Uсм=97,2*4=388,8мкВ;

Uф=388,8*0,2=77,76мкВ.

На вход АД необходимо подать напряжение не ниже 45мв. Для этого нужно определить, какое усиление будет на УПЧ.

КУПЧ =UвыхУПЧ/UвхУПЧ ; КУПЧ =(45*10^(-3))/(77.76*10^(-6))=580.

Будем использовать два УПЧ, у каждого коэффициент усиления будет равен КУПЧ1,2=.

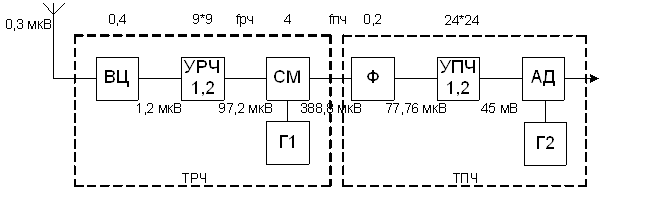

Тогда распределение усиления по всей схеме будет выглядеть так, как показано на рис. 4.

Рис. 4

Из справочника по транзисторам [5] выбираем транзистор серии КТ301А малой мощности ВЧ. Транзистор кремниевый диффузионный n-p-n.

рис. 5

Выпускается в металлическом герметичном корпусе со стеклянными изоляторами и имеют гибкие выводы. Масса не более 1г (рис. 5)

Предельная частота усиления тока при Uк=10В не менее 30МГц.

15) Замена транзисторов в каскадах на микросхемы.

Ориентируемся на ИМС серии К174. Это серия представляет собой комплект ИМС, преднозначенных для высококачественной радиовещательной аппаратуры, в том числе звуковоспризводящей. Микросхемы выполнены на биполярных транзисторах с изоляцией p-n перехода.

ИМС К174ХА2 (рис. 6) предназначена для работы в радиовещательных приемниках АМ сигналов третьей группы сложности, но может также использоваться и в радиовещательных приемниках второй группы сложности с внешним гетеродином, что дает повышенную устойчивость к перекрестной помехе. ИМС содержит усилитель сигналов радиочастоты А1 с системой АРУ А2, смеситель UZ1, усилитель промежуточной частоты А4 с системой АРУ А5, гетеродин G1 и стабилизатор А3.

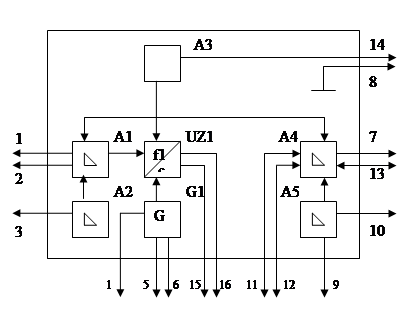

Рис. 6. Структурная схема ИМС К174ХА2

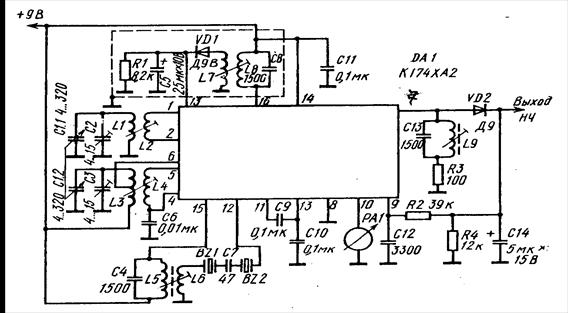

Типовая схема включения микросхемы приведена на рис. 7. Селекцию входного сигнала осуществляет контур L2C1C2.1. Частота колебаний гетеродина определяется контуром L3C2.2C6C7. Сигнал разностной частоты выделяется контуром L5C9 и последующим полосовым фильтром Z1. С усилителя ПЧ через контур L7C15 сигнал приходит в детектор на диоде VD1. RC фильтр R10C16 выделяет напряжение АРУ и оно подается на вывод 9.

Рис. 7

Назначение выводов ИМС К174ХА2:

1 – Вход УРЧ;

2 – Вход УВЧ;

3 – Вход УПТ;

4 – Вывод;

5 – Вывод;

6 – Вывод;

7 – Выход УПЧ;

8 – Общий;

9 – Вход УПТ;

10 – Индикаторный вывод;

11 – Вход УПТ;

12 – Вход УПТ;

13 – Вывод;

14 - +Uист.пит. ;

15 – Выход смесителя;

16 – Выход смесителя.

Номинальное напряжение питания 9 В. выходное напряжение НЧ не менее 60 мВ. Частота входного сигнала не более 27 МГц. Входное сопротивление УВЧ и УПЧ не менее 3 кОм. [2]

На микросхеме К174ХА2 будут реализованы УРЧ2, СМ, Г1, УПЧ2.

Для реализации УРЧ1 и УПЧ1 воспользуемся микросхемой 235-го семейства: 235УР2 (рис. 8). Эти микросхемы предназначены главным образом для работы в качестве выходных усилителей ТПЧ. Для выравнивания частотной характеристики в эмиттерной цепи первого каскада МС использована частотная коррекция, благодаря чему МС можно применять как широкополосный усилитель.

Рис. 8

Коэффициент усиления регулируется с глубиной до 18дБ изменением сопротивления резистора, подключаемого между выводами 2 и 5. Микросхемы могут применяться с различными по харакеру нагрузками.

На чатотах 1,6 и 25 МГц МС обеспечивает крутизну проходной характеристики не менее 75 и 25 мА/В соответственно, входное сопротивление не менее 3 кОМ, входную емкость не более 15 пФ. При коэффициенте устойчивости 0,9 на частоте 1,6 МГц МС обеспечивает усиление более чем в 300 раз. [4]

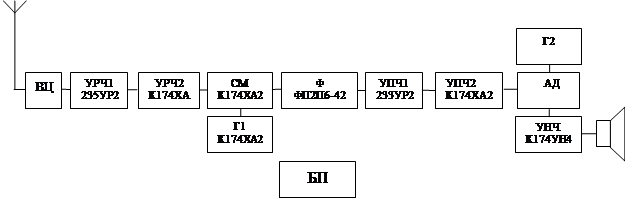

Окончательный вариант структурной схемы приемника (рис. 9).

Рис. 9

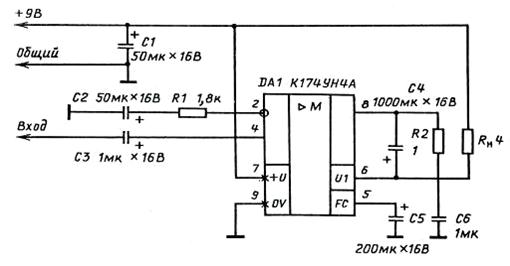

В качестве УНЧ возьмем ИМС для звуковоспроизводящей аппаратуры, серии 174. Выбираем К174УН4А – усилитель мощности с выходной мощностью 1,4Вт. Типовая схема включения приведена на рис.10.

Рис. 10

Назначение выводов ИМС К174УН4А:

1 – Управление стабилизатором тока;

2 – Обратная связь;

3 – Теплоотвод;

4 – Вход;

5 – Фильтр;

6 – Вольтдобавка;

7 – +Uист.пит.;

8 – Выход;

9 – Общий;

Номинальное напряжение питания составляет 9 В. Номинальная выходная мощьность 1 Вт. Номинальное сопротивление нагрузки 4 Ом. Диапазон рабочих частот 0,03…20 кГц. Входное сопротивление не менее 10кОм. [2]

3. Расчет входной цепи

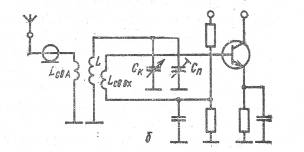

Выбираем схему входной цепи с индуктивной (трансформаторной) связью с настроенной антенной (рис. 11).
