Оптимальная волноводно-щелевая решетка

Ом (22)

d=0.345 см

r =0.052 см

Xo=0.83 см

Определим расстояние от штыря до первой щели L1.

L1 выбирается с таким рассчетом, ч

тобы уже на первой щели напряженность поля ЕН20 была примерно в 10-100 раз меньше напряженности поля ЕН10, т.е. из условия

(23)

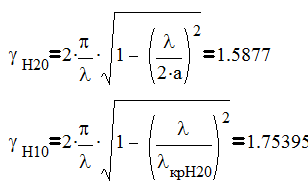

Где gН20, gН10 – постоянные распространения волн Н10 и Н20 соответственно.

(24)

(25)

(26)

Подставляя все полученные данные рассчитываем L1=0.97 см.

Из полученных данных в качестве питающего фидера подходит обычнй коаксиальный кабель с волновым сопротивлением 75 Ом.

Определение оптимального растояния от последней щели до коротко замкнутого поршня

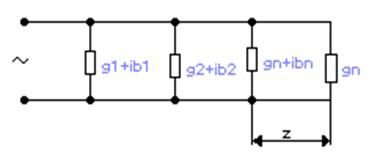

Рис5. Эквивалентная схема многощелевой резонансной антенны с продольными щелями на широкой стенки.

Анализ схемы показывает , что выполняется соотношение

(27)

z-расстояние от последней щели до закорачивающего поршня

Из формулы видноб что для достижения полного согласования ( Г=0 ) расстояние z нужно выбрать так, чтобы КСВ=1 . Вслучае резонансных щелей (bn=0) для достижения Г=0 необходимо,чтобы:

1.

2.

Из выражений видно , что для полного соглассования растояние от поршня до первой щели =

Заключение

В данной курсовой работе был произведен расчет оптимальной волноводно-щелевой решетки. При этом было выбрано Дольф-Чебышевское распределение как наиболее отвечающее поставленным условиям .А также соглассование волновода с коаксиальным кабелем

(основные параметры соглассования r, d, xo, zo, lo)

Основные характеристики расчитанной ВЩР :

Количество щелей – 30;

КПД = 82%

Ширина ДН 2q0.5=8°

Уровень первого токового лепестка –30 Дб

Список использованной литературы :

1. Антенны и устройства СВЧ (проектирование фазированных антенных решеток). Под ред. Д.И.Воскресенского.

2. Г.З.Айзенберг. Антенны ультракоротких волн.

3. Расчет и проектирование антенно-фидерных устройств. Под ред. В.А.Наследника

4. М.С.Жук. Проектирование линзовых, сканирующих, широкодиапазонных антенн и фидерных устройств.

5. А.С.Лавров, Г.Б.Резников. Антенно-фидерные устройства.
