Микропроцессорные системы управления информацией

Структурная схема интерфейса для вывода изображения из микропроцессора на экран полутонового черно-белого и цветного дисплея представлена на рис.5

Сигналы от синхронизатора подаются на генератор адреса, формирующий адреса для последующего обращения ко всем ячейкам внешнего запоминающего устройства. Видеосигнал формируется цифро-аналоговым преобразователем, на который поступают сигналы от эт

ого устройства. Внешнее запоминающее устройство связано с магистралью микропроцессора через буферное ЗУ. Сигналы строчной и кадровой развертки подаются на черно-белый терминал непосредственно с блока синхронизации изображении.

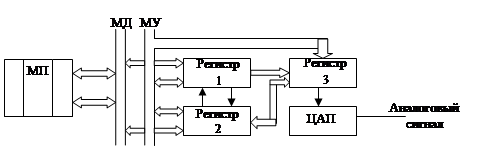

Рис. 4 Схема включения цифроаналогового преобразователя

Принцип действия цветного полутонового дисплея аналогичен принципу действия черно-белого дисплея. Для получения цветного изображения сигнал из внешнего ЗУ подается на дешифратор цвета. С выхода дешифратора сигналы, соответствующие трем основным цветам, подаются на цветной терминал.

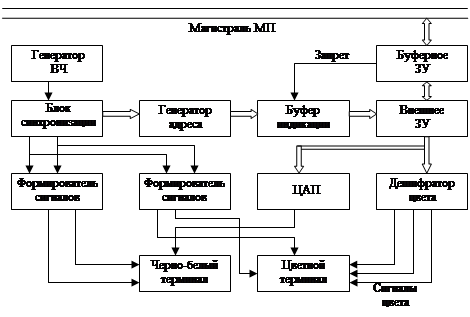

Рис. 5 Схема полутонового дисплея
