Линзовая антенна РЛС и ППФ

Для аппроксимации частотных характеристик применяется ряд функций, удовлетворяющих условиям физической реализуемости фильтров. Наиболее распространенными являются максимально плоская и равноволновая аппроксимации, использующие полиномы Баттерворта и Чебышева соответственно.

Рассчитаем фильтр с максимально плоской характеристикой затухания. Она монотонно возрастает при повышении частоты: >,

где - число звеньев фильтра прототипа;

- нормированная частота;

- коэффициент пульсаций;

- граничная частота полосы пропускания;

- затухание на частоте

Максимально плоская характеристика затухания фильтра – прототипа нижних частот представлена на рисунке 2.16

Рисунок 2.16 - Максимально плоская характеристика затухания фильтра – прототипа нижних частот

Число звеньев фильтра прототипа может быть найдено из требований к АЧХ фильтра. Так, для фильтра с максимально плоской АЧХ число звеньев определяется следующим образом:

,

Возьмем , тогда схема фильтра-прототипа нижних частот будет выглядеть следующим образом

Схема фильтра-прототипа нижних частот представлена на рисунке 2.17

Рисунок 2.18 - Схема фильтра-прототипа нижних частот

Параметры фильтра с максимально плоской характеристикой можно рассчитать по следующей формуле:

,

где - коэффициент пульсаций;

Таким образом,

g0=1, g1=0.914, g2=1.829, g3=0.914, g4=1.

Денормировки параметров фильтра производится с помощью соотношений:

, ,

Здесь обозначения со штрихами относятся к нормированным параметрам фильтра-прототипа, без штрихов - к денормированным: , , , , .

Так как будущий фильтр будем ставить в коаксиальный тракт передачи, то Ом, тогда

2.8.2 Расчет ППФ

Для проектирования ППФ воспользуемся фильтром-прототипом нижних частот и реактансным преобразованием частоты:

где - центральная частота ППФ;

;

- полоса пропускания ППФ [6].

Любая индуктивность в фильтре-прототипе с единичной граничной частотой после выполнения частотного преобразования трансформируются в последовательный контур с параметрами:

Одновременно любая емкость в фильтре-прототипе превращается в параллельный колебательный контур с параметрами:

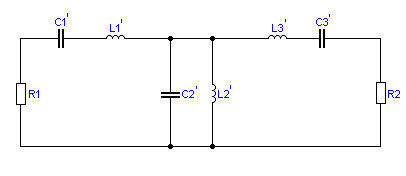

Эквивалентная схема ППФ представлена на рисунке 2.19

Рисунок 2.19 - Эквивалентная схема ППФ

Таким образом,

2.8.3 Реализация ППФ

По способу реализации ППФ можно разделить на следующие типы: на одиночной МПЛ с зазорами; на параллельных связанных полуволновых резонаторах; на встречных стержнях; с параллельными и последовательными четвертьволновыми шлейфами длиной , где - длина волны в линии, соответствующая средней частоте полосы пропускания ППФ; с двойными шлейфами и четвертьволновыми соединительными линиями; на диэлектрических резонаторах.

Выполним ППФ на микрополосковых линиях (МПЛ).

Отрезки микрополосковых линий выполняются в виде тонких слоев металла, нанесенных на листы диэлектрика (подложки). Наиболее распространены экранированные несимметричные МПЛ. МПЛ используются во всем диапазоне СВЧ. По сравнению с полыми волноводами МПЛ обладают рядом недостатков – имеют более высокие погонные потери и сравнительно низкую передаваемую мощность. Кроме того, открытые МПЛ излучают энергию в пространство, из-за чего могут возникать нежелательные электромагнитные связи.
