Рисунок 2.13 - Нормированные диаграммы направленности антенны в горизонтальной и вертикальной плоскости в полярной системе координат

2.5.3 Коэффициент направленного действия (КНД)

КНД характеризует способность антенны концентрировать излученное электромагнитное поле в каком-либо определенном направлении. Это понятие было введено в 1929 году А.А.Пистолькорсом. КНД – это число, пок

азывающее, во сколько раз пришлось бы увеличить мощность излучения антенны при переходе от направленной к не направленной при условии сохранения одинаковой напряженности поля в месте приема (при прочих равных условиях):

где - мощность излучения ненаправленной антенны;

- мощность излучения направленной антенны;

За ненаправленную антенну принимают антенну, излучающую равномерно во все стороны (так называемый изотропный излучатель).

Окружим антенну сферой достаточно большого радиуса так, чтобы напряженность поля на поверхности этой сферы можно было рассчитывать как для дальней зоны. Поток мощности через элемент поверхности сферы:

где - модуль значения напряженности поляна элементе ;

- плотность потока мощности в свободном пространстве.

Мощность излучения для любой антенны может быть определена как поток мощности через всю поверхность S сферы, окружающей антенну, то есть как

Для ненаправленной антенны независимо от направления и мощность излучения

где - площадь сферы радиусом .

Напряженность поля, создаваемого направленной антенной,

где - напряженность поля в направлении максимума излучения антенны;

- нормированная диаграмма направленности.

Учитывая, что площадь элемента сферической поверхности , получаем выражение мощности излучения для направленной антенны

Таким образом, [2]

Из данного выше определения КНД следует, что напряженность поля ненаправленной антенны равняется напряженности поля в направлении максимума направленной антенны, то есть что . Следовательно,

;

Определим КНД для каждой плоскости, а потом возьмем среднее геометрическое:

- в горизонтальной плоскости;

- в вертикальной плоскости;

Коэффициент направленного действия не учитывает потерь подводимой энергии в проводниках антенны, в изоляторах, в окружающих антенну предметах и в земле. В связи с этим вводится параметр, учитывающий эти потери, называемый коэффициентом усиления (КУ) антенны.

КНД и КУ связаны через КПД следующим соотношением:

КПД линзы, учитывающий потери в диэлектрике, определится по формуле:

где - коэффициент затухания;

- ширина линзы;

- тангенс угла диэлектрических потерь.

Таким образом, КПД и КУ линзы равны

2.6 Расчет питающего волновода

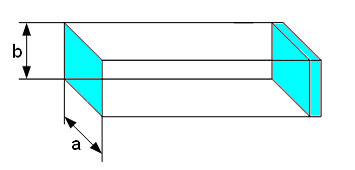

В технике СВЧ в качестве канализирующих устройств широкое применение находят различные типы волноводов. Наиболее распространенными среди них являются волноводы прямоугольного и круглого сечений. Однако волноводы могут быть использованы не только для канализации электромагнитной энергии, но и для ее излучения.

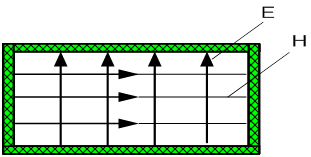

Основным типом волны в прямоугольном волноводе является волна , структура которой представлена на рисунке 2.14
