Исходя из данных таблицы, видно, что генерируемая частота пропорциональна напряжению на варикапе на заданном участке зависимости. Требуемый диапазон частот перекрывается.

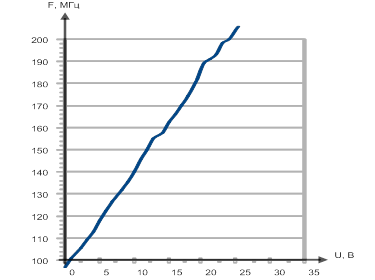

Рисунок 4.2.2.2 – Зависимость резонансной частоты контура от напряжения на варикапе BB131

4.3 Регулировка выходного уровня

dth=409 height=358 id="Рисунок 45" src="images/referats/15423/image018.png">

Рисунок 4.3.1 – Схема регулировки выходного уровня

На выходе каждого генератора установлены схемы регулировки выходного уровня (рис. 4.3.1). В зависимости от того какое напряжение (0…5 В) подать на базу (gate2) транзистора VT13, будет изменяться режим его работы-либо усиление, либо ослабление сигнала с генератора (база транзистора gate1). Это напряжение задаётся через цифро-аналоговый преобразователь DAC7513 микроконтроллером.

Рисунок 4.3.2 – схема транзистора BF904

Для отключения или включения схемы регулировки, когда работает другой генератор, используется вход «Switch», который так же, как и в схеме генератора, управляется микроконтроллером.

4.4 Фильтрация основной частоты

В выходном сигнале присутствуют побочные частоты, от которых необходимо избавиться. Следовательно, установим фильтры. Но так как частота сигнала изменяемая, то полосу пропускания фильтра необходимо менять в процессе работы. Это достигается путём изменения параметров элементов фильтра, то есть в схему фильтра следует включить варикапы с переменной ёмкостью (рис. 4.4.1 и 4.4.2).

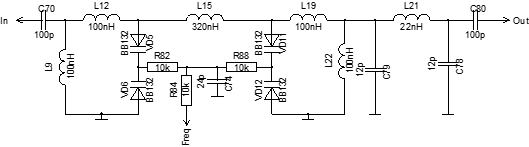

Рис. 4.4.1 – Управляемый фильтр на диапазон 110–330 МГц

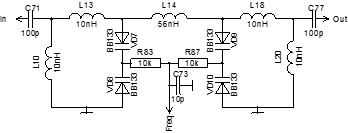

Рис. 4.4.2 – Управляемый фильтр на диапазон 330–1000 МГц

Регулировка полосы пропускания осуществляется по входу «Freq». На этот вход подаётся напряжение от 0 до 30 В, которое задаётся микроконтроллером через ЦАП и драйвер.

Далее при помощи ключа на микросхеме HMC545 производится выбор рабочего фильтра. Сигнал пропускается через усилители и фильтр для наилучшего качества. На выходе стоит аттенюатор для согласования с сетью.

5. Безопасность жизнедеятельности

В дипломном проекте разрабатывается техническое устройство, поэтому в данном разделе необходимо рассмотреть вопросы, связанные с охраной труда как на этапе производства, так и при проведении экспериментов.

5.1 Анализ опасных и вредных производственных факторов

В процессе изготовления спроектированной системы выполняются такие операции как сборка печатных плат (пайка, нанесение защитных покрытий) и их испытание. При проведении этих работ возникают опасные и вредные производственные факторы (ОВПФ).

Классификация опасных и вредных факторов

В соответствии с ГОСТ 12.0.003–80 «Классификация опасных и вредных производственных факторов», исходя из характера технологического процесса можно выделить следующие группы ОВПФ:

Физические:

– повышенная или пониженная температура воздуха рабочей зоны;

– повышенная или пониженная влажность воздуха;

– недостаточная освещенность рабочей зоны;

– опасный уровень напряжения;

– статическое электричество.

Психофизиологические:

l ограниченная подвижность во время работы;

l неправильная рабочая поза.

Химические:

– выделение паров следующих веществ: олова, свинца, канифоли, клея, растворителей.

5.2 Характеристика воздействия выявленных ОВПФ на организм человека и окружающую среду

Рассмотрим характер воздействия и возможные пути проникновения в организм человека каждого из выявленных ОВПФ.

1. Микроклимат. Характеризуется температурой воздуха, относительной влажностью и скоростью движения воздуха. Повышенная температура воздуха рабочей зоны неблагоприятно действует на человека (быстрее наступает утомление, усталость, уменьшается производительность труда). При повышенной температуре возможен тепловой удар (при t = 40 – 41 0C). Пониженная влажность приводит к сухости в дыхательных путях и затрудняет дыхание.

Воздух влажностью 15 – 20% высушивает изоляцию проводов, через 3–4 года изоляция проводов растрескивается от пересыхания.

Скорость движения воздуха в среднем 0,15 м/с. При температуре воздуха до 36 0C поток ощущается как прохладный, свыше 37 0C – как теплый-горячий. Движение воздуха особенно опасно при воздействии по ночам и при сквозняках. Недостаточная скорость движения воздуха в местах выполнения технологических операций (пайки) может привести к отравлению организма человека парами и аэрозолями вредных веществ.

2. Подвижные части производственного оборудования могут стать причиной травмирования, как во время настройки и регулирования оборудования, так и во время непосредственной эксплуатации.

3. Электрический ток оказывает на организм термическое, биологическое, механическое, электролитическое воздействие. Это может привести к двум видам поражений: местным (электротравмам) и общим (электроударам). Электрический ток не может быть обнаружен органами чувств человека, что значительно усугубляет опасность поражения.

4. Статическое электричество, накопленное на теле человека способно не только испугать его, но и воспламенить паро-воздушные смеси, пыли и т.д.

5. Повышенная загазованность воздуха рабочей зоны парами и аэрозолями вредных веществ может возникнуть в случае неисправности вентиляции. Загазованность воздуха характерна при выполнении операций пайки – парами свинца, кадмия, олеиновой кислоты. Вследствие воздействия этого ОВПФ может произойти отравление.

6. Повышенная температура монтажного инструмента может стать причиной ожога при прикосновении к ним человека. Ожог можно получить в случае попадания припоя, горячего флюса и капель расплавленного металла на незащищенные части тела при выполнении операций пайки или сварки. При соприкосновении перегретых элементов и изделий с горючими веществами и материалами могут возникнуть возгорания и пожары.

7. Освещение. Слабое освещение при любых видах работ приводит к напряжению глаз, что при длительном воздействии может привести к ухудшению зрения.

8. Одной из операций в процессе сборки, настройки и регулировки электронных узлов является операция пайки посредством припоев. Припой содержит в своем составе свинец, поэтому процесс пайки сопровождается загрязнением среды, рабочих поверхностей, одежды и кожи рук. Это может привести к свинцовому отравлению организма и вызвать изменение в нервной системе, кровеносных сосудах. В процессе пайки применяются флюсы. Они могут оказывать токсическое воздействие на организм человека, что проявляется раздражением кожи. Вредные вещества, выделяющиеся при пайке, перечислены в таблице 5.2.1. (ГОСТ 12.1.005–88)

Таблица 5.2.1
