Разработка эквивалентных и принципиальных схем электрического фильтра и усилителя напряжения

Рисунок 7

График на рисунке 7б построен по формуле: . Сдвиг фазы, создаваемый фильтром будем считать в последующих расчетах нулевым.

2.3 Разработка схемы электрической принципиальной

На этом этапе определимся с реальными радиокомпонентами. Катушки индуктивности спроектируем, а конденсаторы выберем стандартные, в

ыпускаемые заводом.

Будем разрабатывать схему с конденсаторами и катушками индуктивности, как наиболее дешёвую и обеспечивающую заданные требования.

Предпочтение отдадим конденсаторам с неорганическим диэлектриком — керамическим, рассчитанным на работу в высокочастотном режиме. Высокочастотная керамика имеет большое сопротивление и малые токи утечки, широкий диапазон рабочих температур, керамические конденсаторы имеют не большую стоимость. Остановимся на серии К10 - 57 - МПО - 100 В с отклонением величины ёмкости на % от номинального значения (ТУ 17501-91).

Характеристики и предельные эксплуатационные данные:

- керамические не защищенные, предназначенные для работы в цепях постоянного, импульсного и переменного токов, в том числе и в УВЧ диапазоне;

- сопротивление изоляции «вывод-вывод» - не менее 1000 МОм;

- минимальная наработка - 15000 ч;

- температура окружающей среды от-60 до +125°С;

- ёмкость практически не зависит от частоты;

- добротность более 20000;

- миниатюрное исполнение, с выводами расположенными по краям корпуса

Стандартные номиналы конденсаторов, ближайшие к рассчитанным, выбираем:

С1= 0,425 нФ;

С2 = 0,85 нФ.

Катушки индуктивности можно выбрать близкими по номиналу из стандартной серии «ДМ», либо спроектировать их самостоятельно.

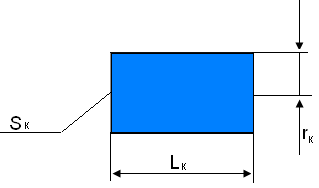

Спроектируем цилиндрическую катушку с однослойной намоткой на ферримагнитном сердечнике (рисунок 8).

Рисунок 8

Для расчёта числа витков будем использовать выражение:

,

где - число витков, =, - относительная магнитная проницаемость материала сердечника, - длинна катушки, =- радиус основания катушки, . Если для сердечника катушки выбран ферромагнетик, то без учета потерь различного вида в расчетах можно принять значение , указанное в обозначении, например: 20ВЧ, 30ВЧ, 50ВЧ, 100ВЧ, 60НН, 100НН, 200НН, 300НН, 600НН, 1000НН, 2000НН, 1000НМ, 2000НМ.

Для ферромагнетика марки 2000НН:

В качестве провода намотки (бывают провода марки ПЭВ, ПЭЛ, ПЭЛШО – медные, диаметром от 0,1 до 1 мм) выберем медный провод марки ПЭЛ диаметром 0,1мм () , . Это позволяет намотать на выбранном размере сердечника до 100 витков выбранным проводом при однослойной намотке.

Учитывая длину провода в катушках L1 и L2 ценим тепловые и дополнительные (вихревые токи, поверхностный эффект) потери в катушках:

Ом

Ом

Добротность на частоте :

Присвоим катушкам индуктивности номер «своего частного технического условия»: РЗ -090104-12-09ТУ.

Оценим дополнительные потери в полосе пропускания по формуле:

дБ

т. е. потери не очень существенные и .

3. РАЗРАБОТКА СХЕМЫ УСИЛИТЕЛЯ НАПРЯЖЕНИЯ.

3.1 Основные положения теории

Для проектирования выбран однокаскадный усилитель напряжения по схеме “общий эмиттер”. Достоинства по данной схеме включения: обеспечивается усиление электрического сигнала по току, по напряжению, по мощности; в больших пределах можно изменят входное и выходное сопротивления в режиме переменных сигналов, что позволяет согласовать усилитель с внешними цепями.

Недостатком является значительная зависимость характеристики усилителя от температуры. Температурную стабильность улучшают введением дополнительного резистора в цепь эмиттера (отрицательная обратная связь).

Для дальнейшего использования выберем схему “средней стабильности” с фиксированным током смещения и эмиттерной стабилизацией рабочей точки.

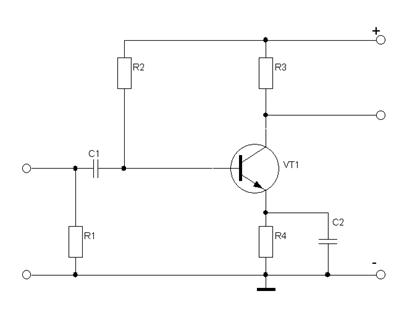

Рисунок 9 – Схема “средней стабильности”

Будем применять обозначения:

- входное сопротивление в режиме “постоянного тока”;

- входное сопротивление транзистора для “постоянного тока”;

- коэффициент передачи по току (на постоянном токе);

, - емкости p-n-переходов;

Iэ = Iк + h21э·Iб, т.е. Iэ≈Iк;

Im, Um (∆I, ∆U) – амплитуды переменных сигналов при “прохождении” их через усилитель;

- входное сопротивление для малых переменных сигналов;

- коэффициент передачи для малых переменных сигналов; (на низких частотах h21оэ≈h21э, на более высоких частотах - уменьшается).

В справочниках по транзисторам приводятся значения h21оэ с учетом разброса параметров. В данной курсовой работе используется среднее значение ;

- выходное сопротивление ля переменных сигналов;
