Разработка эквивалентных и принципиальных схем электрического фильтра и усилителя напряжения

- - номер гармоник;

- - частоты гармоник.

У чётных сигналов , а у нечётных . Кроме того может отсутствовать постоянная составляющ

ая в сигнале.

При определении коэффициентов ряда Фурье функцию под знаком интеграла для чётных и нечётных функций можно задавать на части периода, а результат вычислений округлять в большую сторону.

4.2 Анализ спектра

Для сигнала на рисунке 9:

;

-для периода от 0 до T/4.

Функция в данном варианте чётная (т. е. ), содержит постоянную составляющую. Определяем :

Таким образом, в спектре сигнала нет чётных гармоник; но по четным порядкам сигнал равен нулю

С учётом этого, аналитическое выражении сигнала для сигнала на входе фильтра:

U(t)вхФ =a1cos(w1t)+a3 cos(3w1t)+a5 cos(5w1t)+b7 cos(7w1t)+…=0,127 cos(w1t)+0,042 cos(w1t)+ 0,025 cos(5w1t) + 0.018 cos(7w1t)+ 0.014 cos(9w1t)+… .

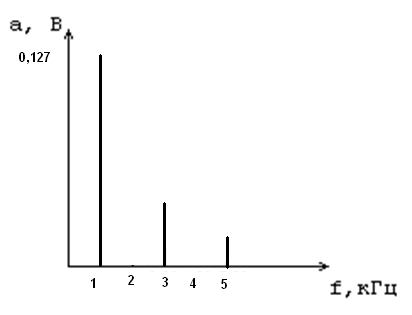

Рисунок 12 – График амплитудного спектра сигнала

5 Анализ прохождения входного сигнала через радиотехническое устройство

5.1 Различные допущения и ограничения

Хотя, при различных округления несколько изменились коэффициенты передачи электрического фильтра, дополнительные корректировочные расчёты проводить не будем.

5.2 Анализ по схеме рисунка 9

На вход фильтра подаётся сигнал вида:

U(t)вхФ =a1cos(w1t)+a3 cos(3w1t)+a5 cos(5w1t)+b7 cos(7w1t)+…=0,127 cos(w1t)+0,042 cos(w1t)+ 0,025 cos(5w1t) + 0.018 cos(7w1t)+ 0.014 cos(9w1t)+…

Так как на входе фильтра стоит разделительный конденсатор , то постоянной составляющей a0/2=0.05 на выходе фильтра не будет.

U(t)вхФ =1cos(w1t+0)+ 1cos(w1t+0)+1 cos(w1t+0)+1 cos(w1t+0)+…≈0,127 cos(w1t)+0,042 cos(w1t)+ 0,025 cos(5w1t) + 0.018 cos(7w1t)+ 0.014 cos(9w1t).

Тогда на выходе фильтра и на входе усилителя будет напряжение Так как переменные сигналы, подаваемые на усилитель, малы то считаем его линейным с |Ku|=-10.Ёмкостные и инерционные, свойства p-n – переходов не учитываем т.к. Тогда:

U(t)вхф=-10*(0,127 cos(w1t)+0,042cos(w1t)+ 0,025cos(5w1t) + 0.018 cos(7w1t)+ 0.014 cos(9w1t)).

Заключение

сигнал электрический фильтр усилитель радиотехнический

Таким образов, в соответствии с заданием, в данной курсовой работе решены следующие задачи анализа и синтеза:

- проанализирован спектральный состав входного сигнала, а также прохождение сигнала через радиотехнические устройства (электрический фильтр и усилитель);

- проведен синтез эквивалентных схем и проектирование принципиальных схем радиотехнических устройств.

В курсовой работе применены следующие допущения и ограничения:

- спектр рассчитывался по пятую гармонику, включительно;

- усилитель, фильтр и источник сигнала считались согласованными, что позволило применить классическую теорию синтеза фильтров;

- ввиду небольшой амплитуды входного напряжения режим работы усилителя считался “линейным”.

Из-за допущений, точность расчетов несколько снизилась, но уменьшилась трудоемкость.

В целом, требования задания выполнены.

Размещено на http://www.allbest.ru/

Список использованной литературы

1 Гусев В.Г., Гусев Ю.М. Электроника: Учебное пособие для студентов приборостроительных специальных вузов.-М:Высш.шк., 1991.-623с.

2 Бакалов В.П. Основы теории цепей\ учебник для вузов. – М.: «Радио и связь», 2000 г. -588 с.

3 Расчет фильтров с учетом потерь: справ./пер. с нем. Литвиненко. Под ред. Сильвинской – М.: изд. «Связь», 1972 г. – 200 с.

5 Никонов И.В., Женатов Б.Д. Электрические цепи. Анализ и синтез: Учебное пособие.-Омск: ОмГТУ, 2004.-104с.
