Разработка печатного модуля РЭС с использованием учебных алгоритмов САПР

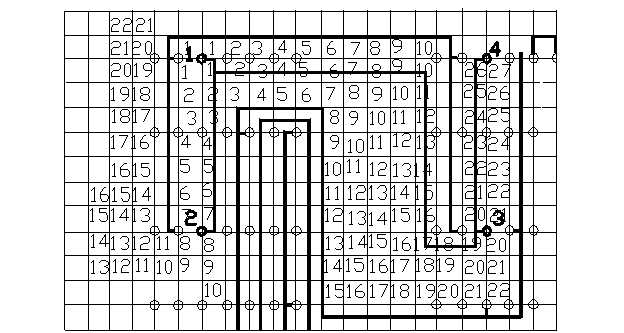

Рис.11

Результаты трассировки всех цепей представлены в приложении 3.

Заключение

В результате выполнения курсового проекта был разработан печатный модуль РЭС с использованием учебных алгоритмов САПР.

Также по исходным данным была выполнена задача компоновки для функциональной схемы с использованием послед

овательного алгоритма. Была выполнено размещение элементов в принципиальной электрической схеме с использованием последовательного алгоритма. Была выполнена трассировка цепей питания и земли с использованием алгоритма построения кратчайших связывающих сетей и волнового алгоритма, т.е. трассировка цепей земли по алгоритму Краскала и трассировка цепей питания по алгоритму Прима, а также трассировка сигнальных цепей с помощью волновых алгоритмов.

Список используемой литературы

1. Деньдобренко Б.Н., Малика А.С. Автоматизация конструирования РЭА: Учебник для вузов. - М., Высш. школа,1980.

2. Основы проектирования микроэлектронной аппаратуры./Под ред. Б.Ф. Высоцкого. М., 1977.

3. Теория и методы автоматизации проектирования вычислительных систем./Под ред. М. Брейера. М., 1977.
