Разработка печатного модуля РЭС с использованием учебных алгоритмов САПР

Рис.6

3. Трассировка цепей питания и земли

Трассировка – прокладка электрических трасс (проводов при проводном монтаже и печатных соединений при печатн

ом монтаже), соответствующих принципиальной электрической схеме.

3.1 Краткое описание алгоритма Краскала

В алгоритме Краскала кратчайшую связывающую сеть (КСС) строят путем последовательного присоединения к ним ребер, удовлетворяющих следующим условиям:

1.Ребра должны быть кратчайшими.

2.Ребро не должно соединять изолированные вершины.

3.Ребро не должно образовывать циклы.

4.Присоединение рассматриваемого ребра не приводит к повышению степени вершины выше заданного числа.

На первом этапе в данном множестве вершин строится полный граф и задается матрица расстояния. На втором этапе упорядочиваются ребра в порядке возрастания их длины, и на последнем этапе построение КСС осуществляется последовательным выбором ребер, удовлетворяющим 4-м условиям, при этом формируется массив индексов ребер, которые анализируются по этим 4-м условиям.

3.2 Трассировка цепей земли по алгоритму Краскала

Расположим расстояния между контактами в порядке возрастания, используя рисунок 5 и таблицу 11 для расстояния равного 1,2,3,4:

1: d1-2, d1-3, d1-4, d2-3, d2-5, d3-4, d3-6, d4-7, d5-6, d5-8, d6-7, d6-9, d7-10, d8-9, d9-10;

2: d1-5, d1-6, d1-7, d2-4, d2-6, d2-8, d3-5, d3-7, d4-6, d4-10, d5-9, d6-8, d6-10, d7-9, d8-10;

3: d1-8, d1-10, d2-7, d2-9, d3-8, d3-10, d4-5, d4-9, d5-10, d7-8;

4: d1-9, d2-10, d3-9, d4-8, d5-7.

Рис.7

Выбираем ребра, отвечающие условиям алгоритма Краскала. Получаем:

d1-2, d1-3, d1-4, d2-5,d4-7, d5-8, d7-10, d8-9.

Рис. 8

3.3 Трассировка цепей питания по алгоритму Прима

В алгоритме Прима, в отличие от алгоритма Краскала, построение КСС ведется путем присоединения ближайших изолированных вершин, при этом все манипуляции проводятся лишь с матрицей расстояний.

Цепи питания будут размещаться в другом слое.

Фиксируем произвольную строку в таблице 11, например 1.Минимальное расстояние равное 1 в первой строке находится во 2,3,4 столбце. Минимальное расстояние между первым и вторым контактом. Выбираем минимальный по счёту столбец, – вычёркиваем второй столбец.

Далее фиксируем вторую строку. Минимальное расстояние равное 1 в первой и второй строке находится во 3,4 столбце первой строки. Выбираем минимальный по счёту столбец, – вычёркиваем третий столбец.

Далее аналогично.

Фиксируем строку 3. Минимальное расстояние в строке 1 в столбце 4. Вычёркиваем столбец 4.

Фиксируем строку 4. Минимальное расстояние в строке 2 в столбце 5. Вычёркиваем столбец 5.

Фиксируем строку 5. Минимальное расстояние в строке 3 в столбце 6, но т.к. 6 –запрещённое место, выбираем следующее минимальное значение в строке 4 в столбце 7. Вычёркиваем столбец 7.

Фиксируем строку 7. Минимальное расстояние в строке 5 в столбце 8. Вычёркиваем столбец 8.

Фиксируем строку 8. Минимальное расстояние в строке 7 в столбце 10. Вычёркиваем столбец 10.

Фиксируем строку 10. Минимальное расстояние в строке 8 в столбце 9. Вычёркиваем столбец 9.

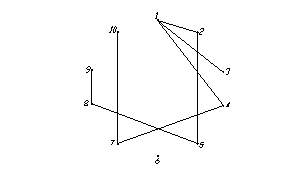

В результате получаем следующую цепь d1-2, d1-3, d1-4, d2-5,d4-7, d5-8, d7-10, d8-9. (рис.9).

4. Трассировка сигнальных цепей с помощью волновых алгоритмов

Основные принципы построение трасс с помощью волнового алгоритма сводятся к следующему.

Все ячейки монтажного поля подразделяются на занятые и свободные. Занятыми считаются ячейки, в которых уже расположены проводники, построенные на предыдущих шагах, или находятся монтажные выводы элементов, а также ячейки, соответствующие границе плат и запрещенным для прокладывания проводников участкам. Каждый раз при проведении новой трассы можно использовать лишь свободные ячейки, число которых по мере проведения трасс сокращается.

На множестве свободных ячеек коммутационного поля моделируют волну влияния из одной ячейки в другую, соединяемых впоследствии общим проводником. Первую ячейку, в которой зарождается волна, называют источником, а вторую - приемником волны. Чтоюы иметь возможность следить за прохождением фронта волны влияний, его фрагментом на кождом этапе присваивают некоторые веса:

Рк = Рк-1 + Р, (12)

где Рк и Рк-1 –веса ячеек К-го и (К-1)-го фронтов;

Р–числовая характеристика, зависящая от выбранного критерия

отимизации.

На Рк накладывают одно ограничение – веса ячеек предыдущих фронтов не должны быть больше весов ячеек последующих фронтов. Фронт распространяется только на соседние ячейки, которые имеют с ячейками предыдущего фронта либо общую сторону, либо хотя бы одну общую точку. Процесс распространения волны продолжается до тех пор, пока её расширяющийся фронт не достигнет приемника или на iом шаге не найдётся ни одной свободной ячейки, которая могла бы быть включена в очередной фронт, что соответствует случаю невозможности проведения трассы при заданных ограничениях.

Если в результате распространения волна достигла приемника, то осуществляют ‘проведение пути’, которое заключается в движении от приемника к источнику по пройденным на этапе распространения волны ячейкам, следя за тем, чтобы значение волны монотонно убывало. В результате получают путь, соединяющий эти две точки. Из описания алгоритма следует, что все условия необходимые для проведения пути закладываются в правило приписания веса ячейкам.

Пример трассировки сигнальных цепей по волновому алгоритму.

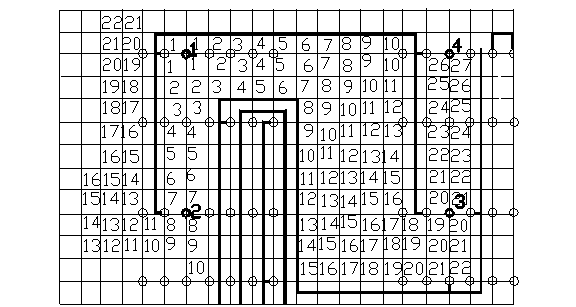

Требуется соединить контакты 1,2,3 и 4. Волну будем распространять из первого контакта рис.10.

В результате получаем цепь, изображенную на рис.11.
