Разработка микшерного пульта

Расстановка органов управления сделана так, как на большинстве микшерных пультов современного стандарта. Управление входом расположены горизонтально и управление другими входами расположены параллельно.

Расположение органов управления.

Первым снизу расположены регулировка громкости и включатель входа, выше расположена регулировка баланса, еще выше расположены 5 регулировок эквалайзера в

низу низкие частоты, выше – высокие.

И во входах 1 3 еще выше есть регулировка чувствительности. Эта компоновка относится ко всем входам и выходу.

Регулировки эффектов расположены справа тоже в 2 столбика по 4. Справа правый канал, слева – левый.

Индикаторы сигнала расположены в правом верхнем углу для лучшей видимости, представляет собой 2 столбика из 6-ти светодиодов. Нижние показывают питание устройства, а 5 верхних – величину сигнала на выходе. Для лучшего восприятия верхний светодиод – красный, говорит о том, что сигнал опасно высокого уровня, и следует уменьшить громкость, второй снизу – желтый, граница нормального сигнала и высокого.

Крышка крепится к основанию 4-мя винтами. М3х6 ГОСТ 17437.

На основание снизу крепятся 4 резиновых ножки винтами М3х6 ГОСТ 17437 для лучшей устойчивости и амортизации.

Устройство мало и имеет небольшой вес, что очень удобно при использовании.

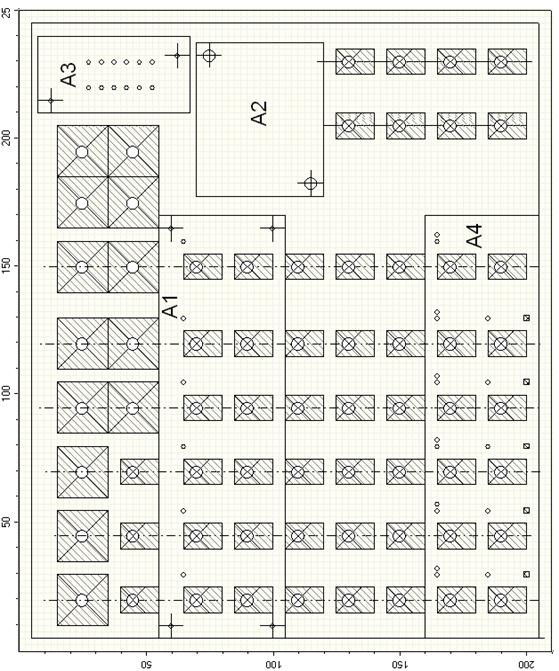

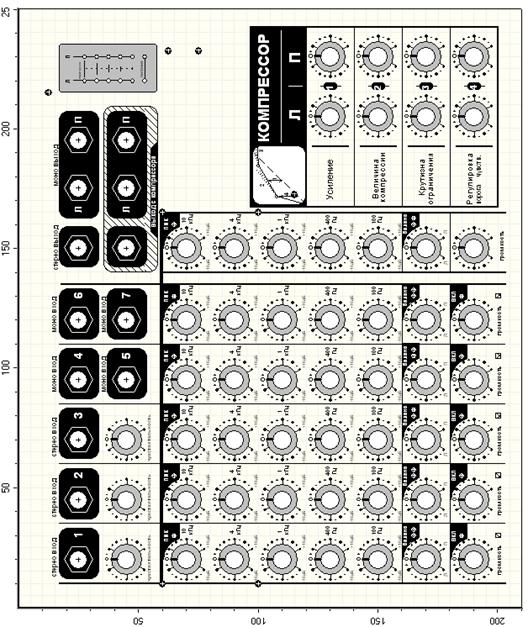

Внешняя компоновка приведена на рисунке 3.2. На рисунке 3.3 показана компоновка с боковой стороны, чтобы показать расположение плат относительно передней панели.

Устройство имеет вес примерно 400 г. что соответствует ТЗ и говорит о правильной компоновке.

3.5 Расчет надежности

Надежность – это свойство изделия выполнять свои функции при заданных условиях эксплуатации. Надежность изделия зависит от количества и качества элементов, которые входят в его состав, а так же качества изделия и соблюдения уровня эксплуатации.

Расчет надежности ведем упрощенно, определяя среднюю наработку на отказ и возможность безотказной работы на протяжении заданного интервала времени.

Необходимые данные по интенсивности отказов элементов схемы заносим в таблицу 3.10.

Таблица 3.10

Суммарная средняя интенсивность отказа λ = 28,125 * 10-6

Средняя наработка на отказ будет равна

1 / λ = 1 / 28,125 * 10-6 = 0,03 * 106 = 35 тыс. часов.

Определяем вероятность безотказной работы на участке времени, результаты заносим с таблицу 3.11. Считается по формуле Р(t) = e-λt.

Таблица 3.11

По данным таблицы строим график безотказности работы на отрезке времени, рисунок 3.4.
