Разработка микшерного пульта

Рисунок 2.15

Этой регулировкой обеспечивается выравнивание амплитудной характеристики.

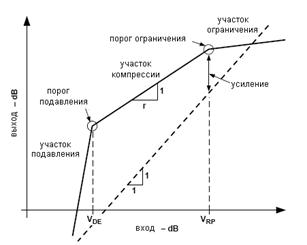

Регулировкой крутизны ограничения, регулируется угол ограничения сигнала после максимального участка компрессии.

Это делается для того, чтобы сигналы выше определенного уровня не перегружали последующие устройства, а сигнал ка

к бы подавляется, этим самым сохраняя стабильную амплитуду не теряя качества сигнала. Регулировка ограничения показана на рис. 2.16.

Рисунок 2.16

Регулировкой порога чувствительности регулируется, насколько будут подавляться сигналы меньше порога подавления. Это необходимо для того, чтобы шумы, имеющие маленькую амплитуду, подавлялись. При звукозаписи это очень важно, в паузах, когда полезный сигнал отсутствует, присутствует шум, который записывается, и уменьшает качество записи. При использовании этого эффекта, когда сигнала нет, шум уменьшается, и его почти не слышно, когда же сигнал появляется, то микросхема снова «включается» и на фоне звука шум уже почти не ощущаем.

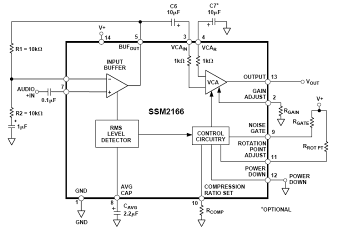

Структурная схема микросхемы эффектов показана на рис. 2.17.

Рисунок 2.17

Коэффициент усиления микросхемы равен отношению резистора R1 к R2. В моей схеме применяется коэффициент 1, так как на вход поступает сигнал, амплитуда которой подходит для последующих устройств, больше усиливать сигнал нет смысла.

Сигнал поступает на вход микросхемы через разделительный конденсатор. Проходит через операционный усилитель и через разделительный конденсатор вне микросхемы проходит на блок эффектов, который регулируется с помощью резисторов, подключенных в выводам микросхемы.

Такой эффект выравнивает сигнал по амплитуде, и на выходе получается качественный насыщенный сигнал одинаковой амплитуды, вне зависимости от амплитуды источника.

Выход с микросхемы поступает на выход устройства.

2.5 Выбор и обоснование элементной базы

Основными элементами есть 3 микросхемы: это 5-ти полосный стерео эквалайзер с усилением CXA1352, микросхема эффектов SSM 2166 и микросхема индикатора КА2281. Эти микросхемы импортные, и заменить на отечественные невозможно. В схеме подключения этих микросхем будем использовать резисторы типа С2–23, конденсаторы К50, и конденсаторы малой емкости К10.

Для индикации будем использовать светодиоды диаметром 3 мм.

Для регулирования параметров будем использовать миниатюрные переменные импортные резисторы для уменьшения габаритов и удобства регулирования

Для схем индикации превышения сигнала используем транзисторы типа КТ 361. Это маломощные транзисторы, идеально подходят для включения цепи со светодиодом, которая не потребляет много тока.

3. Разработка конструкции

3.1 Концепция построения конструкции

Конструкция микшерного пульта, проектируемого в данном дипломном проекте, представлена одной конструкторской единицей в форме параллелепипеда с наклонной передней панелью для лучшей видимости панели. Габаритные размеры 250х200х50.

Прибор представляет собой блок настольного типа. За основу построения взят функционально узловой метод компоновки.

Для сборки прибора используется как печатный так и навесной монтаж.

Монтаж элементов, что входят в состав функциональных узлов, выполнен печатным монтажом. Монтаж между узлами осуществляется навесным методом с помощью гибких проводов. Для облегчения процесса монтажа, большинство отверстий присоединения выведены по краям печатной платы, исключения составляют места, где было невозможно из-за миниатюризации делать отверстия по краям. Так как устройство работает в закрытом отапливаемом помещении, влагозащиты устройство не требует.

Корпус прибора состоит из двух основных частей, что значительно облегчает сборку, это основание и крышка (передняя панель), который изготовлены из полистирола. Корпус имеет горизонтальное рабочее положение. Почти все элементы крепятся к передней панели, исключение составляет только разъем и включатель питания, которые закрепляются на правой стенке основания.

Внутри корпуса находятся четыре печатных платы СТРП 720445.019 (А1), СТРП 720446.019 (А2), СТРП 720447.019 (А3) и СТРП 720448.019 (А4), которые выполнены из стеклотекстолита марки СФ-2Н-35–1,5 ГОСТ 10316.

Платы крепятся к передней панели винтами М №хб ГОСТ 17373.

Из-за миниатюризации устройства платы размещены не достаточно удобно для ремонта при замене вышедшего из строя элемента, то использование импортной элементной базы позволяет получить наиболее надежное устройство.

Включатель питания и разъем блока питания закрепляются на боковой стенке основания.

Для фиксации и амортизации прибора на рабочем месте использованы 4 резиновых амортизатора, которые крепятся к дну основания винтами М4х12 ГОСТ 17474–80.

Крышка крепится к основанию сверху винтами М3х8 ГОСТ 17473–80.

Из-за малого потребления тепловой режим внутри устройства будет нормальным и вентиляционные отверстия не нужны.

3.2 Обоснование выбора материалов и покрытий

3.2.1 Выбор материала изготовления корпуса

Корпус устройства изготовляется методом литья под давлением. Полистирол, из которого будет изготовляться корпус имеет следующие свойства, которые приведены в таблице 3.1.

Таблица 3.1

Благодаря своим свойствам этот материал максимально подходит для изготовления корпуса. Устройство будет более прочным.

Надписи на передней панели выполняем эмалью ПФ-115 ГОСТ 6465–63 черного цвета. Основные характеристики которого приведены в табл. 3.2.

Таблица 3.2
