Физико-химические свойства и методы контроля качества товаров

Как изучение процессов, происходящих при нагревании глинистых минералов и пород, потребовало широкого распространения и развития метода ДТА, так и нерешенные вопросы определения постоянного состава аналитических осадков ускорили распространение метода термогравиметрии. Для исследования же иных вопросов последний метод долгое время применялся очень редко.

На проблему термической обработки ан

алитических осадков обратили, в свое время, внимание Винклер, а затем Шулек и Больдижар. Они указали на то, что многочисленные осадки могут быть высушены при комнатной температуре простым просасыванием воздуха. Но эксперименты ставились с помощью простых опытных приспособлений, доступных в то время, и ученые не смогли доказать правоту своего предположения. Лишь после распространения термогравиметрии стало возможным проведение качественных исследований в этой области. Так, Дювал и его сотрудники в 1946 г. исследовали почти 1000 аналитических осадков с помощью термовесов системы Шевенара – Ваше де ла Тюллая. Ученые выбирали температурные интервалы, в пределах которых исследуемый осадок имел постоянную массу и его химический состав мог считаться стехиометрическим, т. е. диапазоны температур, при которых высушивание или прокаливание могло производиться без опасности разложения данного вещества. Иными словами, лабораторию Дювала интересовали в первую очередь горизонтальные участки термогравиметрической кривой. С точки зрения поставленной ими цели, менее важным было то, каким образом происходили отдельные процессы разложения, разложился ли осадок в одной или в нескольких ступенях и каким был химический состав промежуточных продуктов в последнем случае и т. п.

Недостатки термогравиметрии обнаруживаются только тогда, когда целью испытания является именно определение хода процесса разложения. Кроме того, в тех случаях, когда две реакции следуют плотно друг за другом либо перекрывают друг друга или же чередуются реакции с большими и небольшими изменениями массы, тогда ме-тод термогравиметрии оказывается неопределенным и оценка кривой становится затруднительной и неточной.

Указанные трудности попытались устранить конструированием вакуумных термовесов. Сущность термогравиметрических испытаний в вакууме заключается в том, что выделившиеся газообразные побочные продукты немедленно удаляются из внутренней части материала, вследствие чего равновесие реакций разложения смещается в сторону разложения. Между твердой и газообразной фазами всегда устанавливается равновесие, изменяющееся в соответствии с парциальным давлением газовых продуктов. Термическое разложение в вакууме обычно происходит в узких температурных пределах и быстро, поэтому плотно следующие друг за другом реакции лучше отделяются друг от друга.

Эти же проблемы вынудили Преттре, Имелика, Бланшена, Петижана и Брефора разработать новый статический метод термогравиметрии, который был назван ими методом ступенчатого изотермического нагревания. Такой метод испытания несмотря на применение в нем автоматически работающих современных термовесов в действительности означал возвращение к старому методу периодического нагревания и взвешивания. Температуру печи при испытании не увеличивали до тех пор, пока масса пробы не становилась постоянной. Затем, незначительно увеличив температуру, опять дожидались постоянства массы. Таким способом удалось достичь того, что даже в случае медленно происходящих процессов устанавливалось равновесие, соответствующее данной температуре, и реакции, происходящие при более низкой температуре, не смешивались с реакциями, протекающими при более высокой. Полученные кривые показывают резкие и определенные переломы, значительно облегчающие оценку. Однако применение этого метода целесообразно лишь в исключительных случаях, так как процесс измерения является весьма длительным. Кроме того, при статическом способе измерения получаются термограммы, отличающиеся от результатов динамиче-ских термогравиметрических измерений. Отметим, что этот недостаток наблюдается и в случае термогравиметрических испытаний в вакууме.

Точно так же - только в определенных случаях - мог применяться и метод, предложенный Жибо и Железо. При разработке своего метода они использовали тот факт, что температуры разложения двух соединений, разлагающихся на газообразные побочные продукты тождественного качества, смещаются в сторону более высоких температур не в одинаковой степени, если в печи увеличивают концентрацию образующегося газа. Если, например, исследуется разложение двух карбонатов в атмосфере углекислого газа, то полученная этим способом термогравиметрическая кривая более селективно показывает интервалы разложения отдельных составных частей.

Таким образом, несмотря на всевозможные ухищрения, предпринимаемые для устранения трудностей оценки кривой ТГ, исследователям стало ясно, что необходим качественно новый подход к измерению.

1.3 Дифференциальная термогравиметрия

Де Кейзер искал свой, совсем иной путь для устранения трудностей оценки кривой ТГ. Им был разработан дифференциальный метод, во многом подобный методу ДТА. Де Кейзер укрепил на оба конца коромысла весов (рис. 5) по одному тиглю для пробы. На коромысле весов он также установил зеркальце и с помощью отраженного от последнего светового сигнала фотографически регистрировал характерное движение весов.

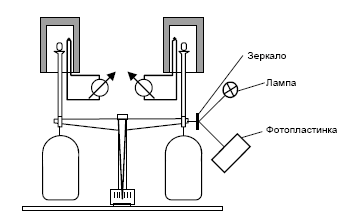

Рис. 1.4.1 Дифференциальный метод де Кейзера

Рис. 1.4.2 Результаты исследований методом де Кейзера

В оба тигля помещались одинаковые по массе пробы, которые нагревались при помощи двух точно регулируемых электрических печей так, чтобы температура нагрева одной отставала на 4 K от температуры другой. В результате этого тождественные реакции в пробах происходили смещенно друг относительно друга во времени. Весы Де Кейзера по сути дела обнаружили фазовый сдвиг (рис. 6). Если, например, масса пробы, находящейся в печи более высокой температуры (кривая 1), начала при данной температуре (точка а) уменьшаться, тогда в соответствии с уменьшением массы, на весах наблюдалось отклонение. После увеличения температуры на 4 K начиналось разложение и во втором тигле (точка а на кривой 2).

Равновесное положение весов определялось результирующей двух момен-тов вращения противоположного направления – непрерывно изменяющейся величиной. Таким образом, вначале по мере ускорения разложения увеличивалось и отклонение весов (кривая 5). Однако с момента понижения скорости разложения пробы более высокой температуры отклонение весов становилось меньше (рис. 6). Поскольку в пробе еще до окончания разложения началась и вторая реакция разложения, весы возвращались в исходное равновесное положение е`` после отклонения сначала в увеличивающуюся с``–d``, а затем в уменьшающуюся d``–e`` стороны.

В области инструментальной аналитики конструкторы стремились улучшить возможность оценки основной кривой исследуемого изменения двумя путями: разработкой, с одной стороны, дифференциальных методов (дифференциальный термоанализ, дифференциальная полярография и т. д.), а с другой – разработкой деривативных методов (деривативная полярография). Заслугой де Кейзера является то, что разработанный им дифференциальный метод натолкнул исследователей на мысль о возможности применения вычислительных методов в области термогравиметрии.

 Скачать реферат
