Безопасность при эксплуатации систем, работающих под давлением

k - эмпирический коэффициент: для низкоподъемных клапанов k = 135 (h/d≤1/20), полноподъемных клапанов - k=70 (h/d≤1/4);

Р - абсолютно максимально допустимое давление в котле при полном открытии клапана, МПа;

i - энтальпия насыщенного пара при максимально допустимом давлении в котле, Дж; t В.Х. - температура воды, входящей в котел, °С.

На предохранительный клапан поставщи

к должен выслать заказчику паспорт и инструкцию по эксплуатации.

Если по роду производства или вследствие вредности среды в сосуде предохранительный клапан не может надежно работать, то сосуд должен быть снабжен предохранительной пластиной, разрывающейся при превышении давления в сосуде не более, чем на 25% рабочего давления.

Предохранительная пластина (мембрана) может быть установлена перед предохранительным клапаном при условии, что между ними будет устройство, позволяющее контролировать исправность пластины.

В стенке котла со стороны топки устанавливают предохранительные вставки (пробки) из легкоплавкого (свинцово-оловянного) сплава.

При недостатке воды нагрев пробки ведет к ее расплаву.

Все предохранительные пластины и плавкие вставки должны иметь заводское клеймо с указанием давления, разрывающего пластину, или температура оплавления.

Рис. 3. Схема предохранительного клапана

Каждый сосуд должен быть снабжен манометром, который устанавливается на штуцере корпуса сосуда, на трубопроводе до запорной арматуры или на пульте управления. Показания манометра должны быть отчетливо видны обслуживающему персоналу. При этом шкала его должна находиться либо в вертикальной плоскости, либо под наклоном вперед до 30° (рис. 4). Установка манометров на высоте более 5 м от уровня площадки обслуживания запрещается. Номинальный диаметр манометров, устанавливаемых на высоте от 2 до 5 м от площадки наблюдения, должен быть не менее 160 мм. Между манометром и сосудом должен быть установлен трехходовой кран.

На сосудах устанавливаются манометры с классом точности не ниже 2,5 и с такой шкалой, чтобы предел измерения рабочего давления находился во второй трети шкалы. На делении, соответствующем рабочему давлению в сосуде, проводится красная черта либо крепится металлическая пластина, окрашенная в красный цвет.

Манометр запрещается применять, если отсутствует пломба или клеймо, либо стрелка манометра не возвращается на нулевую отметку при его выключении, либо разбито стекло. Проверка манометров и их опломбирование должны проводиться не реже одного раза в год. Кроме того, не реже одного раза в полгода предприятием проводится дополнительная проверка манометров контрольным манометром или проверенным рабочим с записью результатов в журнал контрольных проверок.

У котлов с паропроизводительностью менее 0,7 т/ч разрешается замена одного из водоуказательных приборов двумя пробковыми кранами или вентилями. Нижний кран, или вентиль, устанавливается на уровне минимального, а верхний - на уровне максимального допустимого уровня воды в котле.

На каждом вновь изготовленном паровом котле для постоянного наблюдения за положением уровня воды должно быть установлено не менее двух водоуказательных приборов прямого действия (рис. 5).

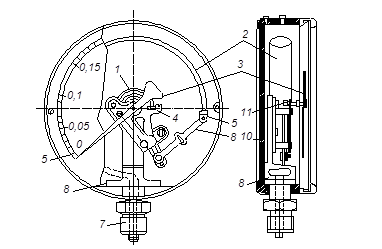

Рис. 4. Манометры:

а, б - манометры рабочий; и контрольный; 1,2 - пружины;

3 - стрелка; 4 - зубчатый привод; 5 - шарнир; 6 - плечо;

7 - ниппель; 8 - стойка;

9 - шкала; 10 - корпус;

11 - зубчатое колесо;

12 - манометры; 13 - кран;

14-фланель;

16 - трубка сифона.

Рис. 5. Указатель уровня воды в котле: водомерное стекло

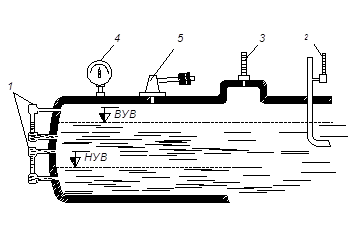

Рис. 6. Схема установки контрольно-измерительных приборов на паровом котле: ВУВ - высший уровень воды; НУВ - низший уровень воды.

Внутренний диаметр пробного крана, или вентиля, должен быть не менее 8 мм. Водоуказательный прибор конструируется так, чтобы можно было заменить стекло или корпус при эксплуатации котла. На водоуказательных приборах против допускаемого минимального уровня воды в котле должен быть установлен неподвижный металлический указатель с надписью "Минимальный уровень". Этот уровень должен быть не менее, чем на 25 мм, выше нижней видимой кромки стекла. Если расстояние от площадки, с которой ведется наблюдение, до водоуказательных приборов прямого действия более 6 м, то устанавливаются два надежно действующих сниженных дистанционных указателя уровня воды.

Запорная арматура должна устанавливаться на трубопроводах, подводящих и отводящих из сосуда пар, газ или жидкость. При последовательном соединении нескольких сосудов установка запорной арматуры между ними не обязательна. Запрещается устанавливать запорную арматуру между сосудом и предохранительным клапаном. Установка переключающего крана или трехходового переключающего вентиля между клапаном и стационарными сосудами допускается, если при любом положении пробки, или шпинделя вентиля, будут соединены оба предохранительных клапана. На маховиках запорной арматуры должно быть указано направление при их открывании и закрывании. При наличии взрывоопасной среды или сильнодействующих ядов на подводящей линии от насоса или компрессора устанавливается обратный клапан, автоматически закрывающийся давлением сосуда. Обратный клапан должен устанавливаться между насосом (компрессором) и запорной арматурой. Запорная арматура должна иметь четкую маркировку (завод-изготовитель, условный проход, условное давление, направление потока среды).

Котельные помещения не должны примыкать к жилым и общественным зданиям, а также расползаться внутри этих зданий (встроенные помещения). Примыкание котельных к производственным помещениям допускается при условии отделения их противопожарной стеной с пределом огнестойкости не менее 4 ч. Двери должны открываться в сторону котельных. Устройство каких-либо помещений непосредственно над котлами не допускается.

Внутри производственных помещений, а также над ними и под ними допускается установка:

прямоточных котлов с паропроизводительностью не более 4 т/ч;

котлов, удовлетворяющих условию:

(для каждого котла),

где t - температура насыщенного пара при рабочем давлении, °С;

V - объем котла, м3;

водогрейных котлов с теплопроизводительностью не более 10460 Дж/ч.

Места установок котлов внутри производственных помещений, над ними или под ними должны быть отделены от остальных частей помещений несгораемыми перегородками по всей высоте котлов, но не менее 2 м с устройством дверей к котлам.

В производственных помещениях, примыкающих к жилым помещениям, отделенным от них котельными стенами, допускается установка паровых котлов, у которых

,

где t - температура жидкости при рабочем давлении, °С;
