Физика нефтяного пласта

Из этого уравнения следует, что смачиваемость жидкостью твёрдого тела тем лучше, чем меньше работа когезии (и поверхностное натяжение жидкости на границе с газом).

Для характеристики смачивающих свойств жидкости используют также относительную работу адгезии z = Wа/Wк.

Ещё одна характеристика, используемая для описания поверхностных явлений – теплота смачивания.

Установлено, ч

то при смачивании твёрдого тела жидкостью наблюдается выделение тепла, так как разность полярностей на границе твёрдое тело–жидкость меньше, чем на границе с воздухом. Для пористых и порошкообразных тел теплота смачивания обычно изменяется от 1 до 125 кДж/кг и зависит от степени дисперсности твёрдого тела и полярности жидкости.

Теплота смачивания характеризует степень дисперсности твёрдого тела и природу его поверхности. Большее количество теплоты выделяется при смачивании той жидкостью, которая лучше смачивает твёрдую поверхность.

Если через q1 – обозначить удельную теплоту смачивания породы водой, а через q2 - обозначить удельную теплоту смачивания породы нефтью, то для гидрофильных поверхностей будет выполняться соотношение : (q1/ q2) > 1, а для гидрофобных: (q1/ q2) < 1.

Явления смачиваемости рассматривались для равновесного состояния системы. В пластовых условиях наблюдаются неустойчивые процессы, происходящие на поверхности раздела фаз. За счет вытеснения нефти водой образуется передвигающийся трехфазный периметр смачивания. Угол смачивания изменяется в зависимости от скорости и направления движения жидкости в каналах и трещинах. Кинетическим гистерезисом смачивания принято называть изменение угла смачивания при передвижении по твердой поверхности трехфазного периметра смачивания. Величина гистерезиса зависит от:

- направления движения периметра смачивания, то есть от того, происходит ли вытеснение с твердой поверхности воды нефтью или нефти водой;

- скорости перемещения трехфазной границы раздела фаз по твердой поверхности;

- шероховатости твердой поверхности;

- адсорбции на поверхности веществ.

Явления гистерезиса возникают, в основном, на шероховатых поверхностях и имеют молекулярную природу. На полированных поверхностях гистерезис проявляется слабо.

3. Фильтрационные свойства, проницаемость (абсолютная, эффективная, фазовая) для нефти, газа и воды

Проницаемость – это фильтрующий параметр горной породы, характеризующий её способность пропускать через себя жидкости и газы при перепаде давления.

Абсолютно непроницаемых тел в природе нет. При сверхвысоких давлениях все горные породы проницаемы. Однако при сравнительно небольших перепадах давления в нефтяных пластах многие породы в результате незначительных размеров пор оказываются практически непроницаемыми для жидкостей и газов (глины, сланцы и т.д.).

Хорошо проницаемыми породами являются: песок, песчаники, доломиты, доломитизированные известняки, алевролиты, а так же глины, имеющие массивную пакетную упаковку (рис. 5).

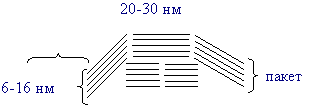

Рис. 5. Пример массивной пакетной упаковки глин – фильтрация происходит через каналы между пакетами

Рис. 6. Пример упорядоченной пакетной упаковки глин – фильтрация практически не происходит

К плохо проницаемым относятся: глины, с упорядоченной пакетной упаковкой (рис. 6), глинистые сланцы, мергели, песчаники, с обильной глинистой цементацией. Для существующих типов каналов (субкапиллярные, капиллярные, трещины), фильтрация идет, в основном, через капилляры, каналы и трещины.

ВИДЫ ПРОНИЦАЕМОСТИ

Проницаемость абсолютная (физическая) – это проницаемость пористой среды для газа или однородной жидкости при выполнении следующих условиях:

1. Отсутствие физико-химического взаимодействия между пористой средой и этим газом или жидкостью.

2. Полное заполнение всех пор среды этим газом или жидкостью.

Для продуктивных нефтяных пластов эти условия не выполняются.

Проницаемость фазовая (эффективная) – это проницаемость пористой среды для данного газа или жидкости при одновременном наличии в порах другой фазы (жидкости или газа) или системы (газ-нефть, нефть-вода, вода-газ, газ-нефть-вода).

При фильтрации смесей коэффициент фазовой проницаемости намного меньше абсолютной проницаемости и неодинаков для пласта в целом.

Относительная проницаемость – отношение фазовой проницаемости к абсолютной.

Проницаемость горной породы зависит от степени насыщения породы флюидами, соотношения фаз, физико-химических свойств породы и флюидов.

Фазовая и относительная проницаемости для различных фаз зависят от нефте-, газо- и водонасыщенности порового пространства породы, градиента давления, физико-химических свойств жидкостей и поровых фаз.

Насыщенность – ещё один важный параметр продуктивных пластов, тесно связанный с фазовой проницаемостью: водонасыщенность (Sв), газонасыщенность (Sг), нефтенасыщенность (Sн).

Предполагается, что продуктивные пласты сначала были насыщены водой. Водой были заполнены капилляры, каналы, трещины.

При миграции (аккумуляции) углеводороды, вследствие меньшей плотности, стремятся к верхней части пласта, выдавливая вниз воду. Вода легче всего уходит из трещин и каналов, из капилляров вода плохо уходит в силу капиллярных явлений. Таким образом, в пласте остаётся связанная вода.

Чтобы определить количество углеводородов, содержащихся в продуктивном пласте, необходимо определить насыщенность порового пространства породы водой, нефтью и газом.

Водонасыщенность SВ – отношение объёма открытых пор, заполненных водой к общему объёму пор горной породы. Аналогично определение нефте- и газонасыщенности:

.

Обычно для нефтяных месторождений остаточная водонасыщенность изменяется в диапазоне: SВ = 6 - 35% (пласт считается созревшим для разработки, если остаточная водонасыщенность в среднем (SВ) < 25%; нефтенасыщенность: SН = 65 - 94%, в зависимости от "созревания" пласта.

Для месторождений параметр насыщенности нормирован и равен единице (Sнасыщ = 1) или 100%. То есть, для нефтяных месторождений справедливо следующее соотношение:

SН + SВ = 1.

Для газонефтяных месторождений:

SВ + SН + SГ = 1, Sг = 1 – (SB + SH).

Остаточная водонасыщенность, обусловленная капиллярными силами, не влияет на основную фильтрацию нефти и газа. На практике насыщенность породы определяют в лабораторных условиях по керновому материалу (см. раздел лаборат. практикума).

Фазовая (эффективная), относительная проницаемости, насыщенность горных пород определяются экспериментально. Опытами установлено, что в зависимости от объёмного насыщения порового пространства различными компонентами возможно одно-, двух- и трёхфазное движение. Результаты исследования представлены в виде треугольной диаграммы (рис. 7).
