Физика нефтяного пласта

Вершины треугольника соответствуют стопроцентному насыщению породы одной из фаз; стороны, противолежащие вершинам, – нулевому насыщению породы этой фазой. Кривые, проведённые на диаграмме, ограничивают возможные области одно-, двух-, и трёхфазного потока.

При водонасыщенности до 25% нефте- и газонасыщенность пород максимальная: 45-75%, а относительная фазовая проницаемость для воды равна ну

лю. При увеличении водонасыщенности до 40%, фазовая проницаемость для нефти и газа уменьшается в 2-2,5 раза. При увеличении водонасыщенности до 80% фильтрация газа и нефти в пласте стремится к нулю.

При газонасыщенности меньше 10% и нефтенасыщенности меньше 23% в потоке будет практически одна вода. При газонасыщенности меньше 10% движение газа не будет происходить. При содержании в породе газа свыше 33 –35% фильтроваться будет один газ.

При нефтенасыщенности меньше 23% движение нефти не будет происходить. При содержании воды от 20 до 30% и газа от 10 до 18% фильтроваться может только одна нефть.

Заштрихованные промежуточные области, примыкающие к сторонам треугольника, отвечают двухфазным потокам: газ – вода, газ – нефть, вода – нефть.

Область совместного движения в потоке всех трех фаз выделена двойной штриховкой. Для несцементированных песков она находится в следующих пределах насыщенности: нефтью от 23 до 50%, водой от 33 до 64%, газом от 14 до 30%.

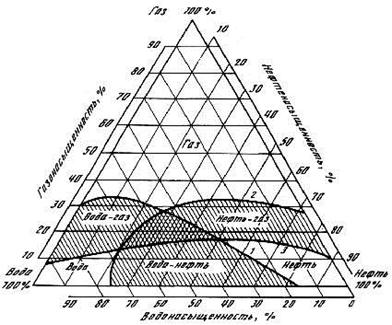

Рис. 7. Области распространения одно-, двух- и трёхфазного потоков:

1. – 5% воды; 2. – 5% нефти; 3. – 5% газа.

4. Методы повышения извлекаемых запасов нефти

Увеличение нефтеотдачи пластов — сложная проблема, для решения которой используется опыт, накопленный во всех областях нефтепромыслового дела. Извлекаемые запасы нефти и газа можно увеличить путем правильной расстановки скважин на залежи с учетом геологического строения пластов. Хорошие результаты получают при регулировании процесса стягивания контуров водоносности с целью повышения равномерности выработки различных частей залежей. Эффективность эксплуатации залежи улучшается путем воздействия на забой скважин с целью увеличения их дебитов и выравнивания профиля притока нефти и газа и т. д.

За многолетнюю практику разработки нефтяных месторождений предложено множество методов и технологических приемов, позволяющих увеличить отбор нефти из пород. Далее рассмотрим некоторые методы увеличения нефтеотдачи, основанные на тех или иных физических явлениях, изученных в предыдущих разделах.

Увеличения нефтеотдачи пластов можно добиться искусственно, развивая и поддерживая в залежи благоприятные физические условия, обеспечивающие наиболее эффективное вытеснение нефти из коллектора.

Как мы уже видели, 'вода значительно лучше вытесняет нефть из пористых сред, чем газ. Поэтому везде, где это целесообразно по геологическим условиям и экономическим соображениям, необходимо создавать естественный или искусственный водонапорный режим вытеснения. Искусственно поддерживаемый водонапорный режим в залежи создают путем нагнетания воды с поверхности в пласт за контур нефтеносности или же в нефтяную часть пласта. Эффективность заводнения еще более повышается при добавлении в нагнетаемую в пласт воду специальных веществ, в результате чего улучшаются ее нефтевытесняющие свойства.

Методы поддержания пластового давления путем нагнетания в пласт воды или свободного газа, а также методы восполнения энергии в месторождениях с истощенными ее ресурсами (так называемые вторичные методы добычи нефти) не позволяют извлекать все запасы нефти. Поэтому продолжаются усиленные поиски новых методов увеличения нефтеотдачи. В основе их всегда лежат соответствующие физические закономерности, большая часть которых описана в предыдущих главах.

Например, лучше вытесняются из пласта маловязкие нефти. Поэтому некоторые методы увеличения нефтеотдачи пластов основаны на искусственном введении в пласт тепла и теплоносителей для снижения вязкости пластовой нефти.

Как известно, даже тяжелые битумы хорошо растворяются в некоторых легких углеводородных растворителях. Например, бензин или жидкий пропан способны удалять из пористой среды практически всю нефть. Это свойство растворителей используется для разработки методов увеличения нефтеотдачи путем нагнетания в пласт сжиженных газов.

В лабораторных условиях и во время промышленных испытаний получили хорошие результаты при использовании многих других способов увеличения нефтеотдачи (нагнетание в пласт загущенных вод, вытеснение нефти пенами, стабилизированными поверхностно-активными веществами, метод внутрипластового горения нефти и т. д.).

В лабораторных условиях изучаются также электрические, ультразвуковые, вибрационные способы воздействия на пласт.

Несомненно, что дальнейшее изучение физических свойств пластовых жидкостей, физико-химии пласта и законов движения жидкостей в пористой среде приведет в будущем к получению новых методов повышения отдачи нефти пластами, основанных на новых физических принципах.

В качестве примера приложения теоретических основ физики нефтяного пласта к нефтепромысловой практике рассмотрим физические основы некоторых методов увеличения нефтеотдачи пластов.

4.1 Обработка поверхностно-активными веществами

Необходимых изменений поверхностных и смачивающих свойств жидкостей и характеристик поверхностей раздела пластовой системы в зоне их контакта в пористой среде можно добиться с помощью добавок поверхностно-активных веществ (ПАВ).

Молекулы большинства ПАВ состоят из длинных гидрофобных углеводородных цепей с низким остаточным сродством на одном конце молекул и гидрофильных полярных групп с высоким сродством на другом. По химическому признаку все ПАВ классифицируются на анионо-активные, катионо-активные и неионогенные вещества.

Если углеводородная часть молекулы ионогенного ПАВ входит в состав аниона, образующегося в водном растворе, соединение относят к анионо-активным веществам. Типичный анионный ПАВ стеарат натрия, в водном растворе которого образуются ионы Na+, и стсарат-анионы С17Н35СОО" с длинными цепями. Соответственно катионо-обменные вещества образуют в водных растворах катионы, содержащие длинные цепи угле. водородных радикалов. В неионогенных веществах не содержатся неионизирующиеся гидрофильные конечные группы. Поверхностная активность этих веществ обусловлена своеобразным строением их молекул, которые имеют асимметричную (дифильную) структуру, состоящую из полярных и неполярных групп. Неполярной и нерастворимой в воде частью молекулы являются гидрофобный алкильный, арильный или алк'илариль-ный радикал, а полярную водорастворимую группу представляет полиэтиленгликолевый или пропиленгликолевый остаток. Общая формула этих веществ:

R = CH2CH2OCH3CHaO. . .СН2СН3ОН,

где R может быть органической группой, например СбН4О-, СОО-, CONH-, CON- или атомом кислорода, серы и т. д.

В лабораторных условиях испытано влияние на нефтеотдачу добавок в воду значительного количества поверхностно-активных веществ: неионогенных — типов ОП-10 и КАУФЭк (оксиэтилированные алкилфенолы), анионо-активных — НЧК, сульфонол, НП-1, азолят А, азолят Б, «Прогресс» (натриевая соль алкилсульфосоединений), а также катионо-активные ПАВ. Лучшие результаты при вытеснении нефти получают с применением растворов неионогенных ПАВ. Установлено также, что ионогенные поверхностно-активные вещества адсорбируются на поверхностях минералов больше, чем неионогенные.
