Строительство и заканчивание скважин
Физико – механические свойства горных пород по разрезу скважины.
Таблица 4
Индекс страти-графичес- кого подраз-деления |
Интервал, м |
Краткое название горной породы | >
Плот-ность, г/см3 |
Порис-тость, г/см3 |
Прони-цаемость, Дарси |
Глинисость, % |
Карбонатность, % |
Предел теку-чести, кгс/мм2 |
Твёрдость, кгс/мм2 |
Коэффициент пластичности |
Абразивность |
Категория породы по промысловой классификации (мягкая, средняя и т.п.) | |
От (верх) |
До (низ) | ||||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
К2+К1 К1 (ПК 19) К1 (БС 10) К1 (БС 11) |
1140 1915 2450 2545 |
1865 1930 2470 2565 |
песок песчаник песчаник песчаник |
2,0 2,10 2,14 2,17 |
23-36 24-32 20 19 |
0,5 0,152 0,152 0,152 |
12-18 21-23 10 11 |
3-10 3-16 3-10 3-10 |
6-17 9-213 9-213 9-213 |
- 14-234 14-234 14-234 |
- 1,1-4,5 1,1-4,5 1,1-4,5 |
2 6-9 3-9 3-9 |
М М, С С С |
3 Обоснование конструкции скважины применяемой на
данной площади
Для предотвращения разливов бурового раствора е на устье устраивается шахта с заглублением на 2 м от поверхности.
При бурении под кондуктор проходят сквозь слой рыхлых и неустойчивых песчаников и глинистых пород люлинворской свиты.
Осложнения при прохождении отложений люлинворской свиты связаны с тем, что люлинворские глины могут испытывать пластическую деформацию в сторону наименьшего сопротивления, в результате чего может происходить сужение вплоть до полного перекрытия сечения ствола бурящейся скважины. В связи с этим требуется решать основную проблему – укрепление стенок скважины. Для бурения под кондуктор предусматривается использовать остаток раствора, оставшийся от бурения предыдущей скважины, и свежеприготовленный раствор из бентонитового глинопорошка, обработанный химическими реагентами.
Кондуктор диаметром 245мм должен спускаться на глубину не менее 50м ниже ММП т. е на 400м. Учитывая вероятные осложнения при дальнейшем углублении скважины кондуктор спускается на глубину 750м. Цементируется до устья.
При бурении под эксплуатационную колонну основные проблемы, которые требуется решать, следующие: предупреждение нефтегазопроявлений, предупреждение прихвата бурильного инструмента при прохождении через проницаемые пласты и обеспечение максимально возможной степени сохранения коллекторских свойств продуктивных пластов. Эксплуатационная колонна диаметром 146мм спускается на проектную глубину и цементируется до уровня , на 100м выше башмака кондуктора. Глубины скважин колеблются от 2000-3000 м в зависимости от назначения скважин. Максимальный отход забоя 1000м.
Расчитаем индексы давления по следующей формуле из [ 1 ]:
.
Результаты расчёта сведём в таблицу 5.
Таблица 5
Интервал |
Литология |
Рпл МПа |
Рпогл МПа |
КА |
Кпогл |
0-500 |
Q-P1/3 |
4,9 |
9,8 |
0,99 |
1,99 |
500 – 950 |
Р1/3-К2 |
9,3 |
18,6 |
0,99 |
1,99 |
950-1140 |
К2 |
11,2 |
22,4 |
1 |
1,99 |
1140-1980 |
К2-К1 |
19,4 |
33 |
1 |
1,69 |
1980-2615 |
К1 |
25,7 |
41 |
1 |
1,59 |

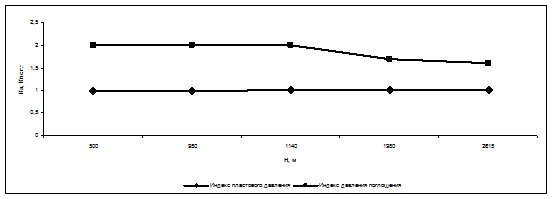

По результатам расчёта построим график 1
4 Оборудование устья скважины
Выбор колонной головки:
