Строительство и заканчивание скважин

Основными расчётами обсадных колонн, являются расчёты на наружное и внутреннее избыточное давление и расчёт на растяжение.

Исходные данные для расчёта эксплуатационной колонны.

Таблица 7

Наименование

Размерность

У

словное обозначение

Численное значение

1

2

3

4

Расстояние от устья скважины:

- до башмака колонны

- до башмака предыдущей колонны

- до уровня цементного раствора

- до уровня жидкости в конце эксплуатации

- докровли продиктивного пласта

Плотность:

- опрессовочной жидкости

- бурового раствора колонной

- цементного раствора за колонной

- облегчённого цементного раствора за колонной

- жидкости в колонне

Длина участка цементного раствора по вертикали

Длина участка глиноцементного раствора по вертикали

Давление опрессовки на устье

Пластовое давление в кровле продуктивного пласта

м

м

м

м

м

г/см3

г/см3

г/см3

г/см3

г/см3

м

м

МПа

МПа

L

L0

h

hкэ

hпп

H1

H2

Pоп

Рпл

2615

630

530

1200

2450

1.00

1.12

1.83

1.48

0.84

945

1140

13.7

25.7

Расчёт на внутреннее давление действующее на колонну.

Определим давление на устье при условии, что скважина заполнена пластовой жидкостью:

.

Определим давление опрессовки на забое:

.

Где - опрессовочное давление на устье скважины.

Определим давление в конце эксплуатации:

.

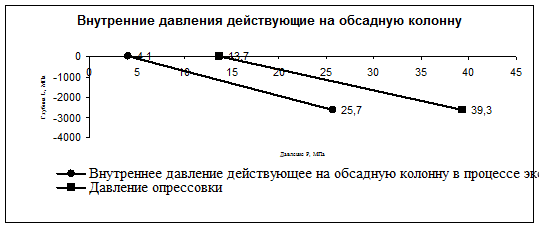

Построим график внутренних давлений.

График 2.

Расчёт на наружное давление действующее на обсадную колонну.

В не зацементированном интервале заполненным промывочной жидкостью, наружное давление определяется, как гидростатическое от столба промывочной жидкости.

.

В зацементированном интервале до затвердевания цемента, давление определяется по давлению столба промывочной жидкости и цементного раствора.

.

В случае когда обсадная колонна зацементирована разной плотности, то допускается использовать среднюю плотность раствора с учётом длины каждого интервала.

.

Отсюда получим наружное давление до затвердевания цемента:

.

Определим наружное давление после затвердения цемента:

,

где - гидростатическое давление столба промывочной жидкости;

* - гидростатическое давление жидкости содержащейся в порах затвердевшего цемента.

*

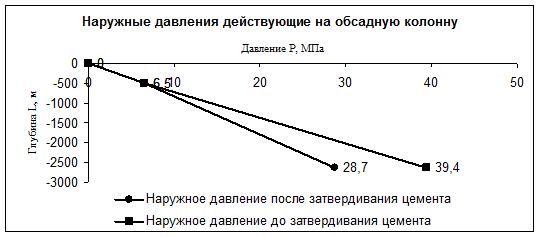

Построим график наружных давлений.

График 3.

Определим внутренние избыточные давления действующие на обсадную колонну.

В общем случае внутренние давления определяются как разность внутренних и наружных давлений на один и тот же момент времени, когда внутреннее давление в колонне достигает максимальных значений. Как правило это бывает при опрессовке обсадной колонны. Избыточное давление определяется для характерных точек, а распределение давления между ними принимается линейно.

По графику 1 и 2 определим характерные точки:

При определении внутреннего избыточного давления в продуктивной зоне пласта вне осложнённых условий, вводится коэффициент разгрузки цементного кольца – К. Это обусловлено допущениями которые приняты при составлении методики расчёта. Для обсадных колонн диаметром 146 мм, К=0,25.

Определим наружные избыточные давления.

Наружные избыточные давления определяются как разность наружных и внутренних давлений на момент когда они достигают максимальных значений. Как правило это относится к моменту эксплуатации скважины. Избыточное давление определяются для характерных точек, а распределение давления между ними принимается линейно.

При определении наружного избыточного давления в продуктивной зоне пласта вне осложнённых условий, вводится коэффициент разгрузки цементного кольца – К. Для обсадных колонн диаметром 146 мм, К=0,25.

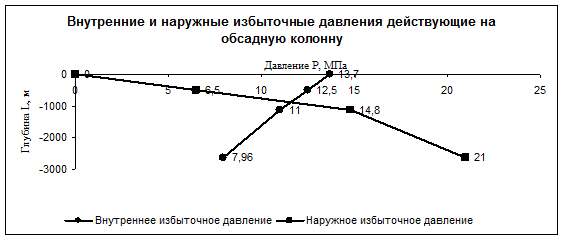

Построим график внутренних и наружных избыточных давлений.

График 4.

Рассчитаем обсадную колонну.

Расчёт начинаем снизу вверх подбирая колонну исходя из расчёта на наружное давление и проверяем полученные данные расчётами на внутреннее давление и растяжение.

Выбираем трубы из [2], для 1 секции d=146мм, =7,7мм, []=24,3 МПа, []=35МПа, []=1254кН, q=0,265кН, группы прочности Д, где

d- диаметр обсадной колонны;

* - толщина стенки обсадной трубы;

* [] – допустимое сминающее давление;

[] – допустимое внутреннее давление при котором возникает предел текучести материала трубы;
