Расчёт и крепление обсадных колонн

1. Обоснование и проектирование конструкции скважины

Таблица 1.1. Профиль ствола скважины.

Профиль скважины состоит из четырех участков (рисунок 1.):

1. Вертикальный участок

2. Интервал набора кривизны

3. Интервал стабилизации зенитного угла

4. Интервал спада зенитного угла

Рисунок 1. Профиль ствола скважины.

Конструкция скважины определяется заданием заказчика (добывающей организации) и геологическими условиями района работ. Обоснование конструкции проводится в два этапа. На первом этапе выбирается метод вхождения в пласт, число обсадных колонн и глубины их спуска. На втором – размеры колонн, диаметры долот, интервалы цементирования.

Расчитаем индексы давления по следующей формуле из [ 1 ]:

.

Результаты расчёта сведём в таблицу 1.2.

Таблица 1.2.

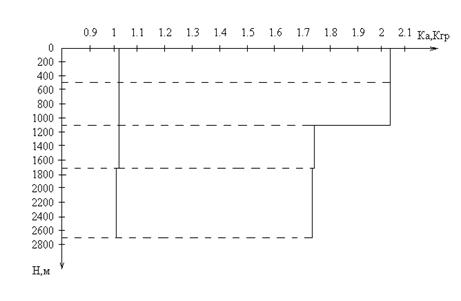

Рисунок 2. График индексов давлений пластового и гидроразрыва пласта.

Выбор диаметров обсадных колонн и диаметров долот

Проектом разработка предусмотрено использовать эксплуатационную колонну диаметром 146,1 мм.

Диаметр долота для бурения ствола под заданную колонну определяют по формуле:

Dд=Dм+2·δ,

где Dм – диаметр муфты обсадной колонны, мм.

δ=5…40 мм – минимальный зазор.

Диаметры кондуктора и направления можно рассчитать по формуле:

Dк=Dд+2·Δ,

где Δ=3…5 мм – зазор.

Диаметр долота под эксплуатационную колонну:

Dдэ=166 + 2·20=206 мм. По ГОСТ 20-692-75 выбираем Dдэ=215.9 мм.

Диаметр кондуктора :

Dк=215,9+2∙5=225,9 мм, Выбираем Dк=244,5 мм.

Диаметр долота под кондуктор :

Dдк=270+2∙10=290 мм. Выбираем Dдк=295,3 мм.

Диаметр направления :

Dн=295,3 +2∙5=305,3 мм. Выбираем Dн=323,9 мм.

Диаметр долота под направление :
