Расчёт и крепление обсадных колонн

Для качественного крепления обсадной колонны выбираем портландцемент ПЦТ-100, процесс цементирования производится в одну ступень.

Определяем водоцементное отношение для облегченного цементного раствора и для цементного раствора по формуле:

;

где rц = 3000 кг/м3 - плотность цемента;

- для облегченного цементного р

аствора:

- для цементного раствора:

Найдем необходимый объем:

- облегченного цементного раствора:

Vо.ц.р.=

Vо.ц.р.=м3;

- цементного раствора:

Vц.р.=

Vц.р.=м3;

- продавочной жидкости:

=(-+0,5)×=(0.0134·2819-0,5+0,5)×1,05=38,

S=(0.1461-2·0.0077)2=0.0134

- буферной жидкости:

Объем буферной жидкости должен быть таким, чтобы высота столба его в межколонном пространстве составляла 200-500 м.

==4 м3

Объем воды для приготовления:

Vв=,

где кц –коэффициент запаса тампонажного материала

- для цементного раствора:

кг;

Vв=м3;

- для облегченного цементного раствора:

кг;

Vв=м3;

Определим необходимое количество смесительных машин

,

где - насыпная плотность цемента; - вместимость одного бункера смесительной машины.

Количество машин для цементного раствора:

Количество машин для облегчённого цемента:

Общее число смесительных машин и цементировочных агрегатов:

nсм=2+3=5 -количество цементно-смесительных машин

nца=1∙nсм+1рез+1вод+1цг=1∙5+1+1+1=8- количество ЦА

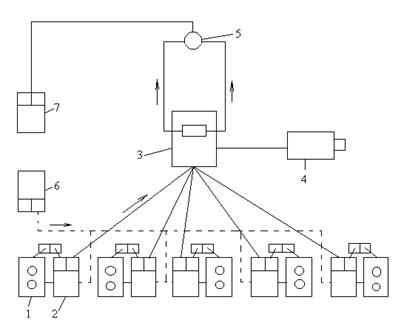

Рисунок 7. Схема обвязки агрегатов при цементировании.

1- цементно-смесительная машина 2СМН-20; 2- цементировочный агрегат ЦА-320М; 3- блок- манифольда БМ-700; 4- станция контроля цементирования СКЦ-2М; 5- цементировочная головка; 6- ЦА для подачи воды; 7- ЦА для начала продавки.

Определим производительность одного смесителя.

где qж=7л/с производительность водяного насоса агрегата ЦА-320.

, для цементного раствора.

, для цементного раствора.

, для облегчённого цементного раствора.

, для облегчённого цементного раствора.

Определим необходимое количество цементировочных агрегатов(ЦА-320М) для закачки цементного раствора.

При цементировании эксплуатационной колонны закачку буферной жидкости осуществляет один агрегат на 4-ой скорости, готовящийся в последствии закачивать нормальный цементный раствор .

Закачку облегченного цементного раствора осуществляем тремя агрегатами на 3-й скорости.

Закачку цементного раствора ведет два агрегата на 4-ой скорости.

Продавочную жидкость начинаем закачивать одним агрегатом(пробочным) на 1-й скорости, затем его отключают и готовят для заканчивания продавки, а вместо него включают 3 имеющихся агрегата на 4-й скорости. Заканчивают продавку пробочным агрегатом на 1-й скорости для определения момента «стоп».

Участие ЦА в процессе цементирования показано на рисунке 8.

Определим продолжительность закачки агрегатом ЦА-320М

Определяется планируемое время цементирования:

сек,

1скорость-Q=2,3л/с

2скорость-Q=4,3л/с

3скорость-Q=8,1л/с

4скорость-Q=14,5л/с

Для закачки используется агрегат ЦА-320М Æ125:

мин;

мин; мин;мин;

åt=tзак+(10÷15)=4.5+7.75+29.4+35.1+(10÷15)=80 мин. - время цем-ния.

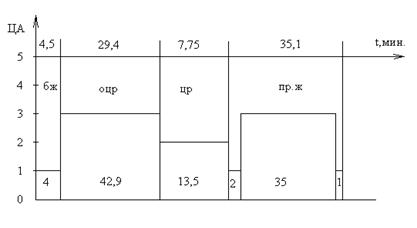

Рисунок 8. Участие цементировочных агрегатов в цементировании эксплуатационной колонны.

Следует учесть, что при больших скоростях закачки тампонажного раствора при параллельной работе смесительных машин давление на цементировочной головке может превысить допустимое давление цементировочных агрегатов из-за чрезмерного роста гидравлических сопротивлений внутри обсадной колонны и кольцевом пространстве.

Расчет процесса закачки выполнен на ЭВМ и прилагается к курсовому проекту.

6. Обоснование способа контроля качества цементирования

Для определения глубины кровли тампонажного камня и наличия плотного контакта между камнем, обсадной колонной и стенками скважины широко применяется способ акустической цементометрии (АКЦ). При акустической цементометрии измеряют амплитуды звуковых волн, распространяющихся от спущенного в скважину источника по обсадной колонне и по горным породам, в разных точках по глубине. Амплитуда колебаний, распространяющихся по колонне, окруженной промывочной жидкостью, значительно больше амплитуды на том участке, где она плотно прижата к камню, а амплитуда сигнала, прошедшего по горным породам, тем больше, чем плотнее контакты между колонной, камнем и стенками скважины.
