Расчетная потребность воды на внешнее пожаротушение на предприятиях регламентируется пожарными нормами и определяется в зависимости от степени огнестойкости строения, категории производства по взрывоопасности и объему строения и представлена в таблице 4.4.2.

Рис.4.4.1. Противопожарное водоснабжение промышленных предприя

тий.

Таблица 4.4.2

Расчётная потребность воды на внешнее пожаротушение.

Степень огнестойкости зданий и сооружений

Категория производства по взрывопожаро-безопасности

Необходимый расход воды, л / с

при объёме помещений, тыс. / м3



до

3

более 3

до 5

более

5

до 20

более 20

до 50

более 50

до 200

более 200

до 400

более 400

IиII

г, Д

10

10

10

10

15

20

25

IиII

А, Б, В

10

10

15

20

30

35

40

III

г, Д

10

10

15

25



III

В

10

15

20

30



IV и V

г, Д

10

15

20

30



IV и V

В

15

20

25



Водопроводную сеть разделяют задвижками с таким расчетом, чтобы одновременно при аварии или ремонте выключалось не более пяти гидрантов. Гидранты устанавливают не ближе 5м от зданий и не далее, чем указано по формуле:

, (4.4.1)

где 1в =120, lн =150 - расчетные длины рукавов линий для водопроводов высокого и низкого давления, м; zзд - высота до конька крыши наиболее высокого здания на объекте, м; 1,2-коэффициент изгиба рукавов.

Расстояние между гидрантами определяют расчетом с учетом суммарного расхода воды на тушение пожара. При этом максимальное расстояние должно быть не более 150 м.

В сети противопожарного водопровода низкого давления свободный напор (на уровне поверхности земли) при тушении пожара должен быть не менее 10 м. Напор у наиболее невыгодно расположенного гидранта должен быть не менее 17,5 м.

Свободный напор для водопровода высокого давления на уровне поверхности земли у расчётного гидранта:

, (4.4.2)

Напор в водопроводной сети у расчетного гидранта при водопроводе высокого давления:

. (4.4.3)

Пропускная способность гидранта диаметром 125 мм - 30 .40 л/с.

Определив расход воды, исходя из степени огнестойкости и объема зданий, категории производства, определяем диаметр трубопровода:

(4.4.4)

Зная диаметр уже проложенного трубопровода, можно оценить расход воды и сопоставить с существующими нормами. Для вычислений необходимо знать скорость движения воды. На основании практических и теоретических исследований гидравлических ударов установлено, что скорость движения воды в трубах должна быть не менее 0,5 м/с и не более 3 м/с.

Для труб диаметром 100 .350 мм скорость движения воды должна быть 0,7 .1,0 м/с; для туб диаметром 400 .1000 мм - 1 .1,5 м/с. В;

Зная расход воды на каждом участке, наиболее экономичные скорости движения воды, диаметр трубопровода, можно подсчитать потери напора hH, которые складываются из потерь напора по длине ht и потерь напора на местные сопротивления lm.

, (4.4.5)

где А - удельное сопротивление труб, с/л; 1 - длина трубопровода, м; Q - расход воды, л/с.

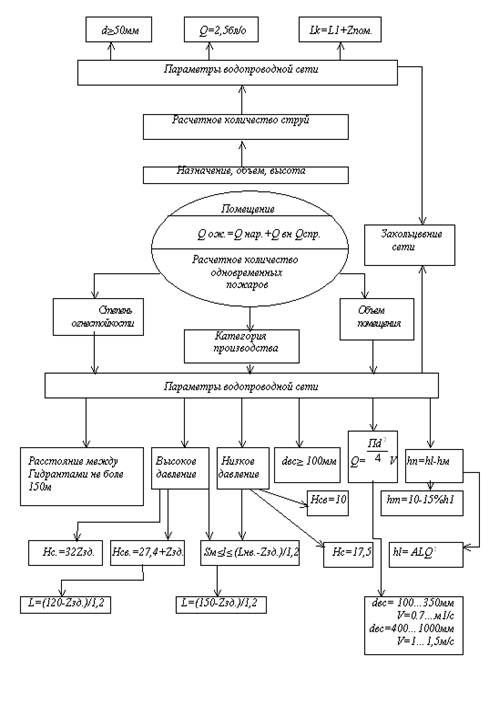

Потери напора на местные сопротивления принимаются 10-15% от потерь напора по длине трубопровода (рис.4.4.1)

Внутреннее пожаротушение. Количество струй определяется назначением, объемом и высотой зданий и может быть от 1 до 8. В зданиях высотой более 50 м предусматриваются специальные водопроводы с количеством струй от 3 до 8 и расходом воды 5 л/с каждая.

Расход воды с каждой струи на внутреннее пожаротушение должен быть не менее 2,5 л/с. Скорость движения воды в трубопроводах должна быть не менее 0,5 м/с.

Вводы внутренних противопожарных водопроводов изготавливаются из труб диаметром не менее 50 мм. Для спуска воды из внутренней сети магистральные и разводящие трубопроводы прокладываются с уклоном 0,002 – 0,005 в сторону от ввода. Внутренние пожарные краны устанавливают на всех этажах отапливаемых зданий, кроме чердачных помещений, на высоте 1,35 м от уровня пола.

Расстояние между пожарными кранами lk определяется длиной пожарного рукава и длиной компактной части струи lпом. К пожарным кранам присоединяют пожарные рукава диаметром не менее 50 мм и длиной 10 и 20м со стволами, имеющими насадки диаметром 13…22 мм. Применение шлангов длиной 20 м экономически более выгодно. Длина компактной части струи должна быть равна высоте помещения от пола до наивысшей точки покрытия или перекрытия.
