Прогнозирование последствий чрезвычайных ситуаций на гидротехнических сооружениях Павловской ГЭС

В 1944 г. немецкие самолеты уничтожили в Голландии дамбы, ограждавшие сушу от моря. В результате значительная часть территории этой страны оказалась затопленной морскими водами.

Еще один пример. Во время войны с Ираном Ирак начал сооружать дамбу и канал для перехвата воды из иранской реки с целью устранить мешающую военным действиям водную преграду. При этом преследовалась также цель обезво

дить один из районов Ирана с засушливым климатом и использовать воды реки для орошения земель в Ираке.

В ходе военных действий или террористического акта «искусственное» наводнение может быть вызвано и преднамеренным характером попуска вод. Такой прием был использован финнами на Карельском перешейке в советско-финляндскую войну, затопившими местность и превратившими ее в труднопреодолимую полосу для наступающих войск Красной армии. В Великую Отечественную войну и наши войска при обороне Москвы зимой 1941 г. затопили местность водами из Истринского водохранилища.

Крупные гидроузлы во время военных действий в стратегических целях разрушались специально. Наиболее известный пример – разрушение Днепрогэса.

В последние годы угрозу нормальному функционированию гидроузлов создают военные действия и террористические акты в зонах этно-социальных конфликтов. Например, существовала реальная опасность разрушения Дубоссарской ГЭС в период конфликта в Приднестровье, когда во время ракетно-артиллерийского обстрела была повреждена турбина ГЭС и создалась угроза затопления 60 населенных пунктов левобережья Днестра. Известна также попытка захвата оппозиционными силами Нурекской ГЭС в Таджикистане.

Сооружение гидротехнических объектов на реках может воздействовать на изменение направления, скорости течения и привести к изменению береговой линии или фарватера, который обычно является пограничной линией, разделяющей соседние государства. Изменение фарватера в ту или иную сторону вызывает искусственную подвижку границы, что имело место на некоторых рукавах Амура на границе России с Китаем. Известна также «война дамб» между Китаем и Вьетнамом на пограничной реке Думно, приведшая в 1979 г. к вооруженному конфликту. [1, c. 3].

Затопления местности, вызванные авариями на гидротехнических сооружениях.

К основным гидротехническим сооружениям, разрушение которых приводит к гидродинамическим авариям, относятся плотины, водозаборные и водосборные сооружения (шлюзы). Катастрофическое затопление, являющееся следствием гидродинамической аварии, заключается в стремительном затоплении местности волной прорыва. Масштабы последствий гидродинамических аварий зависят от параметров и технического состояния гидроузла, характера и степени разрушения плотины, объемов запасов воды в водохранилище, характеристик волны прорыва и катастрофического наводнения, рельефа местности, сезона и времени суток происшествия и многих других факторов. Особенно большие потери населению и значительный ущерб народному хозяйству может быть причинен при каскадном расположении гидроузлов, так как в результате разрушения вышележащего гидроузла образующаяся волна будет приводить к разрушению плотин гидроузлов, расположенных ниже по течению реки.

Прорыв гидротехнических сооружений может произойти из-за воздействия сил природы (землетрясения, урагана, обвала, оползня и т.п.), конструктивных дефектов, нарушения правил эксплуатации, воздействия паводков, разрушения основания плотины и т.д., а в военное время – как результат воздействия по ним средств поражения.

Однако, как правило, такие наводнения возникают из-за несвоевременного опорожнения малых водохранилищ, неготовности водоприемников, захламления русел, особенно у мостовых переходов. Из 300 аварий плотин в различных странах за период с 1902 г. по 1977 г. в 35 % случаев причиной аварии было превышение расчетного максимального сбросного расхода, т.е. перелив воды через гребень плотины. Образующаяся при этом волна имеет большую высоту и скорость движения. Для равнинных районов скорость такой волны колеблется в пределах 3 25 км/ч, а для горных и предгорных районов достигает величины порядка 100 км/ч.

Этот тип наводнений близок по своему характеру к наводнениям, вызванным выходом рек из своих берегов из-за продолжительных и сильных дождей (паводкам). Отличия заключаются в большей скорости распространения наводнения, а следовательно более сжатых сроках затопления территорий и внезапности, что влечет за собой разрушение мостов, дорог, зданий, а также гибель людей и скота.

Плотины и дамбы являются гидротехническими сооружениями напорного фронта, создающими разницу уровней воды.

В зависимости от времени опорожнения водохранилищ различают два вида речного стока: волну попуска (образуется при медленном опорожнении водохранилища) и волну прорыва (образуется при быстром или мгновенном опорожнении водохранилища).

Гидротехнические сооружения напорного фронта являются гидродинамически опасными объектами (ГОО).

При прорыве ГОО образуется проран, через который происходит излив воды из верхнего бьефа в нижний и образование волны прорыва. Волна прорыва – основной поражающий фактор этого вида аварий. Воздействие волны прорыва на объекты подобно воздействию воздушной ударной волны взрыва, но отличается от него тем, что действующим телом в этом случае является вода.

Основными поражающими факторами катастрофического затопления являются: волна прорыва (высота волны, скорость движения) и длительность затопления.

Волна прорыва – волна, образующаяся во фронте устремляющегося в пролом потока воды, имеющая, как правило, значительную высоту гребня и скорость движения и обладающая большой разрушительной силой.

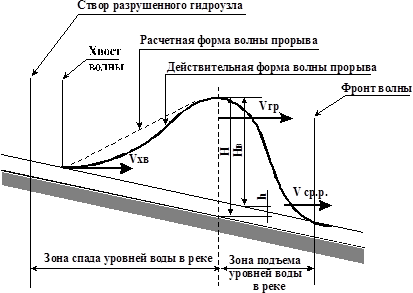

Продольный разрез такой сформировавшейся волны показан на рис. 1.4.1.

h - бытовой уровень воды в реке; HB - высота волны; Н - высота потока

Рис. 1.4.1. Схематический продольный разрез волны прорыва

Волна прорыва (попуска) по своей физической сущности представляет собой неустановившееся движение потока воды, который, как уже было сказано выше, в своем движении вдоль русла реки непрерывно изменяет высоту, скорость движения, ширину и другие параметры (см. рис. 1.4.2). Она имеет фазы подъема уровня воды и последующего спада уровня. Фаза интенсивного подъема уровня воды называется фронтом волны прорыва. Фронт волны прорыва может быть крутым при перемещении волны прорыва по участкам русла, близким к разрушенному ГОО, и относительно пологим – на значительном удалении от него.
