Требования к электробезопасности. Особенности распространения инфразвука

Сделайте выводы об эффективности использования защитного заземления электроустановок.

Решение:

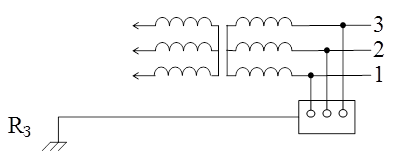

Схема защитного заземления при электропитании электрической установки от трехфазной проводной сети с изолированной нейтралью показана на рисунке 1.

Рисунок 1 – Защитное заземление при электропитании электрическо

й установки от трехфазной проводной сети с изолированной нейтралью

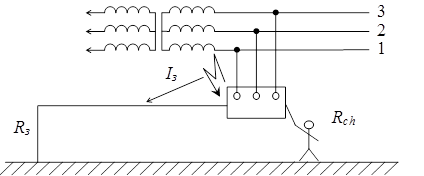

Схема включения человека в электрическую цепь показана на рисунке 2.

Рисунок 2 - Схема включения человека в электрическую цепь (U= 380/220 В)

Напряжение, действующее на человека будет равно разности потенциалов на корпусе установки (потенциал рук, ) и на основании (потенциал ног, ):

Так как потенциал рук равен напряжению на корпусе, т.е. , то напряжение прикосновения при заземленном корпусе станет равно

,

где - коэффициент напряжения прикосновения, который при выносном заземлении близок или равен единице, т.е. заземление защищает в данном случае только за счет малого сопротивления;

Iз – ток через заземлитель:

где R3 – сопротивление заземлителя, которое не должно превышать 4 Ом в сети с указанными напряжением и мощностью [1]; R – сопротивление изоляции. В нормальном режим работы сети сопротивление заземлителя не должно опускаться ниже 500 кОм [1].

Ток через человека

где Rch = Rh + Rоб + Rос - сопротивление в цепи человека (Rh = 6 кОм – сопротивление собственного тела человека при , сопротивлением обуви и основания пренебрежем).

Так как предельно допустимый ток при продолжительном воздействии (более 1 с) в заданных условиях равен 6 мА, то человеку опасность поражения током не угрожает.

Литература

1. Правила устройства электроустановок. – М: Госэнергонадзор, 2000. – 606 с.

2. Михнюк Т.Ф. Охрана труда и основы экологии: учеб. пособие / Т.Ф.Михнюк. – Минск: Выш. шк., 2007 – 356 с.: ил.

3. Михнюк Т.Ф. Электробезопасность: Учебное пособие к практическим занятиям по курсу «Охрана труда» для студ. всех специальностей и форм обучения БГУИР / Т.Ф.Михнюк. – Мн.: БГУИР, 2004. – 76 с.: ил.

4. Организация производственного освещения: методическое пособие по курсу "Охрана труда". – Минск 2004.
