Рабочая зона оператора

Человек воспринимает поступающую из окружающей среды информацию с помощью органов зрения, слуха, осязания, вкуса, обоняния, болевых чувствительностей.

Каждый из этих органов имеет свой «порог чувствительности», «пропускную способность» и «область применения» в электронных средствах. Различают т. н. «сенсорный вход» человека-оператора (зрение, слух, вкус, осязание, обоняние и т. п.) и «мот

орный выход» - рабочие движения рук, ног, туловища, характеризующиеся пространственными, временными и силовыми показателями.

Отметим некоторые общие свойства сенсорного входа человека-оператора.

Первое свойство. Человек не может решать простую задачу на различение одиночных моносигналов, если их число превышает 7 («магическое число 7+-2»).

В одном из опытов испытуемым предлагали различать по частоте тона в диапазоне от 100 Гц до 8 кГц. Ошибок не было при 2…3 тонах, предъявляемых отдельно. При 4 тонах начали появляться случайные ошибки. При 5 тонах число ошибок возросло, а при 14 тонах была сплошная путаница. Аналогичны опыты со зрением, с кожной и с вкусовой чувствительностью дали примерно такие же результаты.

Второе свойство. При усложнении информации (увеличении числа признаков сигналов, например, оттенка и насыщенности цветовых раздражителей) количество воспринимаемой информации увеличивается (с 7 до 11…15 цветов).

Третье свойство. Наибольшей пропускной способностью информации обладает зрительный аппарат (5 дв. ед./сек), затем слуховой (0,3 дв. ед./сек), которые наиболее и применимы в ЭС.

Четвёртое свойство. Перекодирование информации резко изменяет пропускную способность сенсорного входа оператора. Пример: дана последовательность знаков в двоичных выражениях (0 и 1): 101000100111001110, которую запомнить и воспроизвести весьма трудно. Если обозначить: 00 – 0; 01 – 1; 10 – 2; 11 – 3, тогда получим 220213032, что запоминается легче, но всё также с трудом. Если же ввести обозначения: 000 – 0; 001 – 1; 010 – 2; 011 – 3; 100 – 4; 101 – 5; 110 – 6; 111 – 7, то получим 504716, запомнить которое весьма просто.

Пятое свойство. Перегрузка информацией и дефицит времени снижают способность операторов. В одной из лабораторий американских космических исследований изучали работу операторов в кабине космического тренажёра.

Испытуемым подавали световые сигналы, на которые они должны были отвечать определённым образом. Если сигналы подавать один раз в 9-10 секунд, то операторы работали нормально; когда же темп подачи информации возрос в 10 раз (сигнал в секунду), то наблюдалась перегрузка информацией (пропуски, неверные ответы).

Интересно, отметить, что когда темп уменьшили в 10 раз по сравнению с нормальным, то пропуски и отказы также участились.

Отсюда следует, что наибольшая чувствительность и пропускная способность сенсорного входа человека является функцией частоты подачи (приёма) информации.

Всю информацию оператор получает из окружаещего его пространства, которое в совокупности представляет собой рабочую зону.

Рабочей зоной оператора обычно являются панели РЭА, на которых размещаются те или иные средства отображения информации и органы управления.

Панели оператора размещают таким образом, чтобы плоскости лицевых частей индикаторов были перпендикулярны линии взора оператора, а органы управления находились в пределах досягаемости рук.

Формы размещения панелей бывают:

- фронтальная, когда зона ограничена снизу на 700 – 750 мм от пола, в глубину (от оператора) на 500 – 600 мм и сбоку (справа и слева) расстоянием 700 – 750 мм; эти цифры являются оптимальными для нормальной работы оператора, например, в горизонтальной плоскости (рис. 1),

- трапециевидная, когда панель состоит из фронтальной панели длиной 600 – 1000 мм и развёрнутых к ней под углом в 105º двух створок длиной порядка 300 мм, при этом глубина оператора от фронтальной панели составляет порядка 375 мм,

- полукруглая (многогранная), когда минимальный радиус полукруга равен 600 мм.

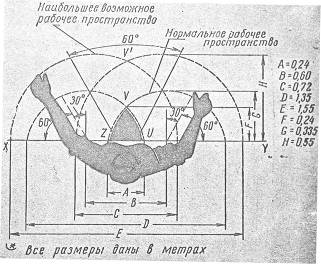

Рис. 1. Зона досягаемости оператора

Размещение органов управления должно подчиняться следующим общим правилам:

1. Количество и траектории рабочих движений должны быть сокращены до минимума,

2. Органы управления надо располагать так, чтобы правой рукой выполнять наиболее ответственные операции, например, установку частоты, фокуса и т. п.

3. Если орган управления находится рядом с индикатором, то ручка, управляемая правой рукой, должна находится правее и ниже, а ручка управляемая левой рукой, - левее и ниже индикатора,

4. Последовательно используемые органы управления надо располагать на одной высоте слева направо или сверху вниз в вертикальных столбцах,

5. Основные органы управления целесообразно размещать в оптимальной зоне, аварийные – в средней зоне досягаемости руки и второстепенные в зоне максимальной досягаемости.

Индикаторы зрительной информации рекомендуется размещать в оптимальных участках поля зрения, которые характеризуются в горизонтальной плоскости углом 30 – 40º и 0-30º вниз от линии взора. Наиболее важные индикаторы располагают на уровне глаз оператора или ниже. Рекомендуемое расположение индикаторных приборов на панелях стендов показано на рис. 2.

Рис. 2. Рекомендуемое расположение индикаторных приборов на панелях пультов (стендов).

Существуют некоторые общие принципы размещения приборов на панели, а именно:

- принцип функциональной организации, когда приборы группируют исходя из общности выполняемых задач,

- принцип значимости, когда наиболее важные приборы, даже при редком их использовании, располагают в центре панели,

- принцип последовательности, когда приборы размещают строго согласно схеме их последовательного использования.

Следует добавить, что для повышения восприятия информации, представленной в виде букв, знаков и символов, индикаторы рекомендуют располагать в верхнем левом углу прибора, что объясняется навыками чтения.

Индикаторные приборы РЭА могут быть стрелочными, осциллоскопическими, в виде светового табло, сигнальных ламп и мнемосхем. При этом применяется как знаковая, буквенная, буквенно-цифровая, цветовая кодовая индикация, а также индикация символами, расположением и направлением.

При выборе стрелочных индикаторов необходимо обращать внимание на тип шкалы, её форму, размер, оцифровку, цену деления, а также на расположение и вид стрелок, указателей.

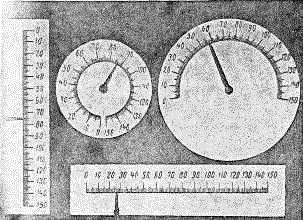

Шкалы бывают двух типов: неподвижная шкала с движущейся стрелкой и подвижная шкала с неподвижным визиром. По своей форме шкалы различаются на круглые, полукруглые, прямоугольные горизонтальные и вертикальные, шкалы типа «открытое окно» (рис. 3).

Рис. 3. Формы шкал.

При выборе типа и формы шкалы необходимо учитывать, что:

1. При малом времени считывания показаний (менее 0,5 сек) рекомендуется применять подвижные шкалы с неподвижным указателем, при этом отсутствуют поисковые движения глаз и условия считывания приближаются к условиям считывания счетчика; при увеличении времени считывания меньшими ошибками считывания обладают неподвижные шкалы с двигающейся стрелкой,
