Оценка условий труда на рабочем месте инженера-электронщика

Система искусственного освещения — комбинированная (Приложение Б).

Стены помещения обиты светлыми панелями, потолок окрашен белой краской.

В соответствии со СНиП 23-05-95 для III б разряда зрительной работы в операторской комнате Енорм=750 лк.

Расчет освещения производится для комнаты площадью S=30 м2, длина которой а =6,0 м, ширина в =5,0 м, высота h=3,45 м.

Световой поток одно

й лампы ЛБ 40 составляет Fл,= 3000 лм [5].

Рассчитаем фактическую освещенность на рабочем месте с помощью точечного метода расчета [7] по формуле

(7)

где μ – коэффициент добавочной освещенности, μ = 1,3;

– условная освещенность, определяется по графику пространственных изолюкс, зависящих от высоты подвеса светильника и расстоянии от проекции оси светильника до расчетной точки, лк;

F – световой поток лампы ЛБ 40, лм;

Кз – коэффициент запаса, учитывающий снижение освещенности, вследствие старения ламп, запыления и загрязнения светильников, Кз = 1,5.

Определим расстояние L, м, от проекции светильников до расчетной точки

L1 = 0,

L2 = 1,5 м,

L3 = 3,0 м,

L4 = 2,0 м,

L5 = 2,5 м,

L6 = 3,6 м,

L7 = 0,

L8 = 3,0 м.

По графику изолюкс [7] выбираем условную освещенность е, лк

е1 = 40 лк,

е2 = 20 лк,

е3 = 7 лк,

е4 = 15 лк,

е5 = 10 лк,

е6 = 4 лк,

е7 = 80 лк,

е8 = 4 лк,

= 180 лк.

Фактическая освещенность на рабочем месте по формуле (7) составит

лк.

На данном рабочем месте инженера-электронщика производственная освещенность, равная Еф = 465 лк, не соответствует нормативному значению Енорм=750 лк. Таким образом, необходимо разработать мероприятия по улучшению уровня освещенности.

3.1.2 Оценка уровня естественной освещенности

В качестве естественного освещения на рабочем месте инженера- электронщика используется боковое освещение. Имеется два оконных проема, каждый из которых 2 м в ширину.

Естественная освещенность замеряется с помощью люксметра Ю-116 на расстоянии 1, 2, 3, 4, 5 метра от окна. Измерения проводились в светлое время суток, в солнечную погоду. Точки замера естественной освещенности в помещении указаны в Приложении В. По формуле (4) для каждой из точек подсчитываем значение коэффициента естественной освещенности (КЕО)

,

где ЕВН, ЕНАР – соответственно освещенности внутри здания и снаружи.

Освещенность, измеренная с помощью люксметра Ю-116 снаружи здания, составляет ЕНАР =10400 лк

Результаты измерений и расчетов естественной освещенности представлены в таблице 3 и на рисунке 4.

Таблица 3 - Зависимость коэффициента естественного освещения от расстояния до окна

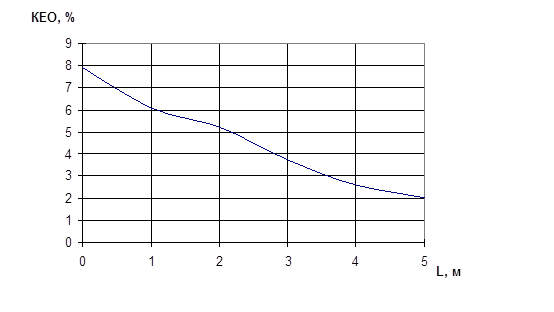

Рисунок 4 – Кривая изменения коэффициента естественной освещенности

При боковом освещении нормируется минимальное значение коэффициента КЕО, измеренного на расстоянии одного метра от стены, противоположной окнам. Таким образом, измеренное значение КЕО на рабочем месте инженера-электронщика ОАО БЭТО не соответствует требуемым нормативам.

3.2 Оценка содержания вредных веществ в воздухе рабочей зоны

В ходе работы инженера-электронщика ОАО БЭТО осуществляется процесс пайки электронных элементов. Как было сказано выше пайка является низкотемпературной, при этом используются припои на основе олова. Таким образом, в воздухе рабочий зоны присутствуют пары расплавленного олова, что при несоблюдении техники безопасности негативно сказывается на здоровье работающих.

Рассмотрим характер воздействия припоев, выполненных на основе олова, на организм человека: мало токсичны, однако проникновение олова в больших количествах и при длительном воздействии вызывает пневмокониоз, при влиянии на кожу образуется хроническая экзема. ПДК в воздухе рабочей зоны по олову 10 мг/м3 [8].

При измерении концентрации олова в воздухе рабочей зоны было установлено, что его содержание составляет 1,5 г/час [8].

3.3 Оценка значения напряжения в электрической цепи, замыкание которой может произойти через тело человека

При низкотемпературной пайке для нагрева соединения сборочных единиц под пайку широко используют паяльники. Конструкция паяльного оборудования должна надежно защищать работающих от соприкосновения с частями оборудования, находящегося под напряжением, и от поражения электрическим током в случае пробоя изоляции. Последнее достигается путем заземления нетоковедущих металлических частей оборудования.
