Расчет стенок траншей, стоек, боковых стенок, механической вентиляции для производственных помещений

а – ширина доски, м.

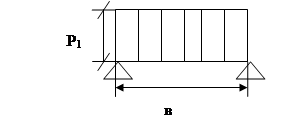

Рассматриваем доску, как балку, лежащую на двух опорах с равномерно распределенной нагрузкой (рис. 3).

Рис. 3 Схема к расчету обшивки боковых стенок крепления

Определяем максимальный момент, изгибающий доску по формуле:

Mmax ===310,78 н*м, (21)

где Р1 – давление на доску, н/м (ф-ла 20);

b – длина доски (расстояние между стойками), м (рис. 1)

Определяем момент сопротивления по формуле:

W/ = 100 Mmax/ Rи =100*310,78/1345=23,11 см3 (22)

гдеW/ – момент сопротивления доски, см3

Mmax – максимальный изгибающий момент, Н*м (ф-ла 21);

Rи – расчетное сопротивление материала доски на изгиб, Н/см2 (табл. 3).

Для досок шириной «а» определяем толщину доски t (рис.1) по формулам:

W/ ==, см3 (23)

Откуда t=6 W//а2=6*23,11/(20)2=0,34 см , где

W/ – момент сопротивления доски, см3 (ф-ла 22);

а – ширина доски, см;

t – толщина доски, см. Результаты расчетов приведены в приложении №1.

2. Расчет механической вентиляции для производственных помещений

Задание:

Необходимо провести расчет механической вентиляции, ремонтных мастерских, состоящих из 5 отделений, а именно:1. станочное отделение; 2. отделение ремонта топливной аппаратуры; 3. термическое отделение; 4. моечное отделение; 5. деревообделочное отделение.

Расположение помещений отделений, вентилятора и воздуховодов с фасонными частями показано на рис. 4. Там же показаны участки магистрального воздухоотвода и ответвления.

Система вентиляции – приточная.

Для системы вентиляции применить:

1. Центробежный вентилятор с электродвигателем. Привод от электродвигателя к вентилятору в зависимости от числа оборотов подобранных вентилятора и электродвигателя;

2. Воздухоотводы стальные круглого сечения;

3. При подсчете потерь напора по воздухоотводам, рекомендуются следующие значения скоростей движения воздуха по воздухоотводам:

магистральные – до 12 м/с;

ответвления – до 6 м/с.

4. Диаметры воздухоотводов определяют для всех участков вентиляционной системы (участки 1-9 на рис.4.). Для магистрального воздуховода (участки 1-5 на рис.4.) на всех участках принять, по возможности, одинаковый диаметр.

5. Определение потерь напора (давления) производить только для магистрального воздуховода (участок 1-5 на рис.4.);

6. Исходные данные – по соответствующей цифре шифра;

7. Результаты расчета сведены в табл.;

Рис. 4.

Вентиляция – частичная или полная замена загрязненного воздуха чистым.

По роду действия вентиляция разделяется на приточную – в помещение подается чистый воздух; вытяжную – из помещения удаляется загрязненный воздух; приточно-вытяжную – из помещения удаляется загрязненный воздух и одновременно подается чистый воздух.

Системы вентиляции могут быть с естественным и механическим (искусственным) побуждением движения воздуха. В первом случае перемещение воздуха производится за счет разности объемных весов (давления) наружного и внутреннего (в помещении) воздуха или за счет действия ветра, во втором – перемещение воздуха осуществляется с помощью вентиляторов.

Механическая вентиляция может быть общеобменной и местной. Общеобменная – обменивается весь воздух в помещении; местная – удаляются вредности непосредственно на месте их образования.

В настоящем задании рассматривается общеобменная приточная вентиляция.

Для расчета общеобменной вентиляции в первую очередь необходимо знать воздухообмен.

Воздухообменом называется частичная или полная замена загрязненного воздуха помещений чистым вентиляционно обработанным или атмосферным воздухом.

Определить воздухообмен можно по различным формулам в зависимости от выделяющихся в атмосферу помещения вредностей.

1. По кратность воздухообмена.

Количество воздуха, подаваемого или удаляемого из помещения за 1 ч, отнесенное к внутренней кубатуре помещения, называется кратностью воздухообмена (ф-лы 25, 26)

, (25)

где k – кратность воздухообмена;

L – объем подаваемого или удаляемого воздуха (воздухообмен), м3/ч;

W – внутренняя кубатура (объем) помещения, м3.

L=kW (26)

Таблица №4

Определять количество воздуха для вентиляции по кратности воздухообмена не допускается за исключением случаев, оговоренных в нормативных документах (в атмосферу помещения выделяется много вредностей, среди которых невозможно определить господствующую вредность, например – станочное отделение мастерских и т.д.).

Значения кратностей воздухообмена приведены в таблице №4.

Воздухообмен должен определяться в зависимости от выделяющейся в помещении вредности. К факторам, вредное воздействие которых устраняется при помощи вентиляции, относятся: а) избыточное тепло; б) избыточные водяные пары – влага; в) газы и пары химических веществ; г) токсичная и нетоксичная пыль; д) радиоактивные вещества.
