СОДЕРЖАНИЕ

ИСХОДНЫЕ ДАННЫЕ		3	стр.
1.	Расчет крепления вертикальных ст енок траншей	3	стр.
а)	Расчет стоек	5	стр.
б)	Расчет распорок между стойками	6	стр.
в)	Расчет обшивки боковых стенок	8	стр.
2.	Расчет механической вентиляции для производственных помещений	9	стр.
а)	Определение необходимого давления	12	стр.
б)	Подбор вентиляционного агрегата	13	стр.
Приложение №1		15	стр.
Приложение №2		17	стр.

ИСХОДНЫЕ ДАННЫЕ:

Таблица №1

№ п/п	Исходные данные	Последняя цифра шифра
№ п/п	Исходные данные	0
1	Грунт	Песок среднезернистый
2	Размеры траншеи, глубина Н, м	1,5
3	Ширина L, м	1,0
4	Материал крепления	Ель
5	Расстояние между стойками (длина доски) b, м	1,2
6	Ширина досок а, м	0,20

Таблица №2

№ п/п	Грунт	Плотность грунта, кг/м3	Угол естественного откоса, градусы
1	Песок среднезернистый	1600-1900	26-35

Таблица №3

№ п/п	Условия работы конструкции	Расчетное сопротивление Rn, Н/см2	Расчетное сопротивление Rс, Н/см2	Коэффициент работы конструкции	Расчетное сопротивление с учетом коэффициента работы конструкции, применяемое в расчетах
№ п/п	Условия работы конструкции	Расчетное сопротивление Rn, Н/см2	Расчетное сопротивление Rс, Н/см2	Коэффициент работы конструкции	Rn, Н/см2	Rс, Н/см2
1	Изгиб	1570	-	0,85	1345	-
	Сжатие (вдоль волокон)	-	1280	0,85	-	1088

1. Расчет крепления вертикальных стенок траншей

При строительстве закрытых оросительных и осушительных сетей трубопроводы укладываются в траншеи, выполненные, как правило, с вертикальными стенками.

По СНиП III-4-80 для грунтов естественной влажности с ненарушенной структурой при отсутствии грунтовых вод допускается разработка траншей с вертикальными стенками лишь ограниченной нормами глубины.

В любом случае есть опасность травмирования людей, находящихся в траншее, грунтом при самопроизвольном обрушении стенок траншеи. Поэтому при разработке траншей с глубинами, превышающими критические для данного грунта, и при необходимости (по условиям работы) нахождения людей в траншее, следует устраивать крепления вертикальных стенок траншеи.

В гидромелиоративной практике наиболее распространены горизонтальные крепления стенок траншей, состоящие из досок (или щитов), стоек и распорок (рис №1).

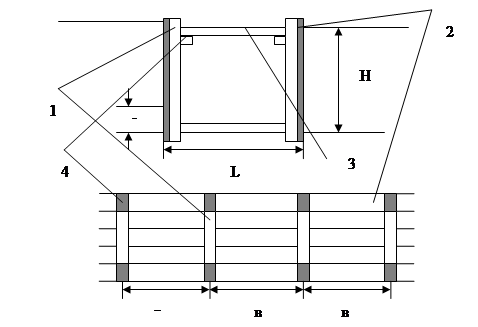

Рис. 1 Крепление вертикальных стенок траншеи:
