Пружинные амортизаторы в сочетании с гидроамортизаторами (комбинированные) находят широкое применение и для виброизоляции кабин управления экскаваторов, бульдозеров и т.д.

Для уменьшения времени затухания колебаний применяют резиновые виброизоляторы, в которых большое внутреннее трение (коэффициент неупругого сопротивления 0,03-0,25). Однако виброизолирующая способность резиновых виб

роизоляторов меньше чем пружинных ( μ =1/5…1/20).

Положительные свойства пружинных и резиновых виброизоляторов хорошо сочетаются в комбинированных виброизоляторах с применением пневмо- и гидроамортизаторов.

Рис. Виброизоляция сиденья оператора

(1- гидроамортизатор)

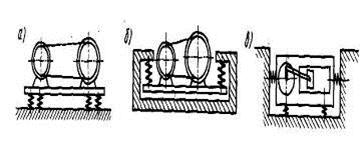

Рис. Схемы виброизоляциивиброактивного оборудования: а – опорный вариант; б – подвесной вариант; в – виброизоляция от вертикальных и горизонтальных колебаний.

Оценка виброизоляции оборудования

Одним из способов снижения вибрации оборудования является правильный выбор виброизоляторов, которые могут быть резиновыми или стальными в виде пружин(2.5.19.).

Используя схему расчетов на рис. 2.5.19, рассмотрим пример выбора стальных и резиновых виброизоляторов.

Необходимо определить количество пружин виброизоляторов для двигателя весом Q=15000кг. В качестве виброизоляторов решено использовать стальны пружины высотой H0=0,264м, со средним диаметром D=0,132м, с диаметром прутка d=0,016м, с числом рабочих витков i=5,5.

На основе имеющихся данных устанавливаем индекс пружин . Для расчета жесткости одной пружины в продольном (вертикальном) направлении (K1z: ) необходимо знать модуль упругости на сдвиг G. Для всех пружинных сталей G принимается равным 78453200000 Па.

Согласно рис.2.5.20:

При выборе виброизоляторов H0/D < 2, в нашем случае .

Рис. Выбор виброизоляторов

По графику на рис. 2.5.19. находим коэффициент (К), учитывающий повышение напряжения в средних точках сечения прутка, вследствие деформации сдвига, который равен 1,18. Для определения статистической нагрузки Рст необходимо знать допустимое для пружинной стали напряжение при кручений τ. Если нет сведений о сорте стали, то τ принимают равным 392266000 Па. В нашем примере статическая нагрузка будет равна:

H

Общее количество стальных пружин: .

Общая жесткость пружин виброизоляторов равна:

Для нормальной работы двигателя нужно установить 4 пружины виброизолятора с Но=0,264м; D = 0,132м; d = 0,016м.

Необходимо определить количество резиновых виброизоляторов для центрифуги весом Q= 14240 кг, которой создается усилие 139694,4 Н. Расчетная величина центробежной силы Рz - 9810Н. Виброизоляторы изготовлены в форме кубиков с поперечным размером А (диаметр или сторона квадрата) равным 0,1м (площадью основания - F =0,01м 2) из резины сорта 4049, динамический модуль упругости Еg - 10787315 Па. Замеренная частота возмущающей силы fo =24Гц. Величину возмущающих сил (Pkz) необходимо уменьшить до 196,2 Н. Учитывая, что имеющиеся в распоряжении виброизоляторы удовлетворяют требованию 0,25 < 0.1 / 0.1 < 1,1, определим жесткость в вертикальном направлении Kz одного резинового виброизолятова ( рис.2.5.19):

,

Оценим минимальное отношение (аzmin) частоты возмущающей силы к частоте собственных колебаний виброизолированного объекта (рис.2.5.19.).

Теперь можем рассчитать частоту собственных вертикальных колебаний (fz) виброизолятора при заданном аzmin: Гц

Общая максимальная вертикальная жесткость Kzmах виброизоляторов равна:

н/м

С учетом жесткости находим необходимое общее количество (np) резиновых виброизоляторов (рис.2.5.19.):

Горизонтальная жесткость (Кх; Ку) резинового виброизолятора с учетом модуля упругости (Па) равна:

Следовательно, для того, чтобы уменьшить возмущающие силы до 196,2 Н необходимо использовать 5 резиновых виброизоляторов в форме кубика с А≥ 10см.

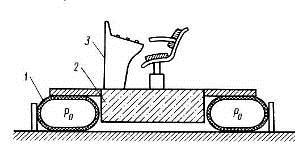

Рис. Виброизоляция поста управления:

1 – пневмоамортизатор; 2 – железобетонная плита; 3 – пульт управления.

На рис. представлена схема виброизоляции поста оператора с применением пневмоамортизаторов. Воздух в пневмоамортизаторе находится под давлением 3-20 кПа, а нагрузка на пневмоамортизатор, выполненный в виде автомобильной камеры составляет 1000-4000 Н.

Частота собственных колебаний виброизолированного поста в зависимости от нагрузки находится в пределах 2…4 Гц, что обеспечивает виброизоляцию с µ= 1/ 150 при частоте вибрации 50 Гц.

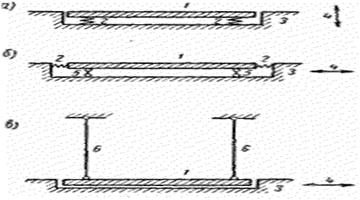

Рис. Принципиальные схемы пассивной виброизоляции рабочих мест.

1 – пассивно виброизолированния плита.

2 – виброизолятор.

3 – колеблющееся основания .

4 – направления колебания .

5 и 6 – опоры и подвески плиты.

Для рабочего места оператора (рис.2.5.17.) предусматривается виброизолированное сидение с использованием гидравлического демпфера, обеспечивающего коэффициент затухания 0.2 .0.3, а снижение вибрации на частотах 16…63 Гц достигает 8 дБ

Рис. Схема виброизоляции насосной установки

Вибропоглощение – поглощение амплитуды виброскорости упруговязким материалом. Сущность вибропоглощеня заключается в нанесении на вибрирущую поверхность упруговязких материалов: пластика, пористой резины, вибропоглощающих покрытий и мастик.

Вибропоглощение покрытий эффективно при условии, что протяженность поглоща-ющего слоя равна нескольким длинам волн колебаний изгиба.
