Вибрация и ее влияние на организм человека

Вибропоглощение малоэффективно при снижении интенсивности продольных волн, которые переносят большую колебательную энергию на высоких частотах. Выбор материала для покрытий принимают исходя из данных спектра вибраций. В зависимости от величины модуля упругости вибропоглощающие покрытия делятся на жесткие (Е=109 Па) и мягкие (Е=107 Па). Жесткие вибропоглощающие покрытия применяются в основном дл

я снижения колебаний низких и средних частот. Мягкие применяют для снижения интенсивности высокочастотных вибраций. Высокой вибропоглощающей эффективностью обладают комозиционные материалы: «Полиакрил», «Випонит», листовые материалы - винипор, пенопласт и др., которые приклеиваются к металлическим частям оборудования (кожухам) при оптимальной толщине покрытия 2…3 толщины покрываемой конструкции. Такое покрытие эффективно и для снижения уровня шума.

Рис. Динамические гасители вибраций: а – принципиальная схема гасителя; б – динамическое гашение колебаний дымовой трубы.

Виброгашение

Динамические гасители вибрации наиболее эффективно применяются для уменьшения вибрации машин со стабильной частотой колебаний (насосов, турбогенераторов, силовых установок и т.д.).Работа виброгасителя сводится к следующему (рис.2.5.20). Виброгаситель массой m и жесткостью К! присоединяется к вибрирующему механизму, колебания которого необходимо погасить (масса механизма М и жесткость К). Колебания механизма под действием возмущающей силы происходят по гармоническому закону F0 * sin ωt . Массу и жесткость виброгасителя m и К! подбирают таким образом, чтобы частота собственных колебаний виброгасителя была равна ω = ω0 . При этом, в каждый момент времени сила F1 от виброгасителя действует против силы F(виброгаситель входит в резонансные колебания, а колебания механизма массой М уменьшаются). Виброгашение применяется для снижения колебаний высотных объектов (теле- и радиоантенны, дымовые трубы, памятники). Частота собственных колебаний виброгасителей подбирается таким образом, чтобы она совпадала с частотой пульсации ветровой нагрузки. Недостатком применения динамических гасителей является то, что они позволяют снизить вибрацию только на одной частоте(2.5.23).

Виброгасящее основание

Уменьшить воздействие вибрации от динамически неуравновешенных машин на основные конструкции зданий и сооружений можно следующим образом: увеличить массу фундамента, выполнить виброгасящее основание. Конструктивно виброгасящее основание выполняют из легких упругих материалов в виде акустических швов по периметру фундамента вибрирующей машины (дробилки, виброплощадки, мельницы, вентиляторы). На рис.2.5.24-2.5.27.приведены схемы виброгасящих оснований.

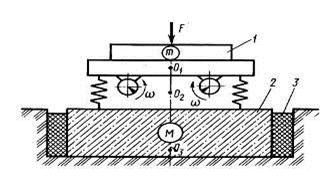

Рис. Виброгасящее основание:

1 – виброплощадка; 2 – основание (фундамент); 3 – акустический шов.

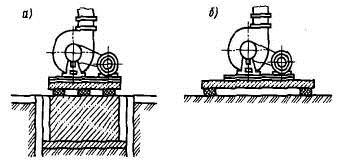

Рис. Установка агрегатов на виброгасящие основания: а – на фундаменте и на грунте; б – на перекрытии.

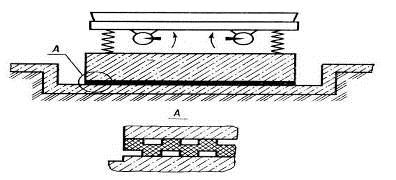

Рис. Схема установки резинового коврика под фундамент виброплощадки.

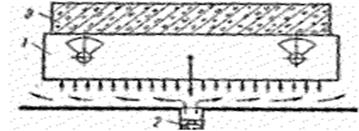

Рис. Виброплощадка на «открытой воздушной подушке»:

1 - виброплощадка ; 2 - вентилятор;

3 – форма с бетоном

Средства индивидуальной защиты от вибрации

Если техническими средствами не удается достичь выполнения гигиенических норм на рабочем месте, то необходимо применять средства индивидуальной защиты: виброзащитные рукавицы и виброзащитную обувь, наколенники, коврики, нагрудники, специальные костюмы. Виброзащитные свойства применяемых упругих материалов нормируются в октавных полосах 8…2000 Гц и должны быть в пределах 1…5 дБ при толщине вставки 5 мм и 1…6 дБ при толщине вставки 10 мм. Сила нажатия при оценке виброзащитных свойств рукавиц варьируется от 50 до 200 Н. Виброзащитные рукавицы должны быть гигиеничны, не стеснять выполнение технологических операций, не вызвать раздражение кожных покровов (Гост 12.4 002-74 «Средства индивидуальной защиты рук о вибрации. Общие технические требования»).

Виброизоляционную обувь изготавливают из кожи (или искусственных заменителей) и снабжают стельками из упругопластичных материалов для защиты от вибрации на частотах выше 11 Гц. Эффективность виброизоляционной обуви нормируется на частотах 16; 31,5; 63 Гц и должна составлять 7…10 Дб. Требование к изготовлению виброизоляционной обуви и методы определения защитной эффективности приведены в Гост 12.4.024-76* «Обувь специальная виброзащитная. Общие технические требования».

К организационно-профилактическим мероприятиям по снижению вредного влияния вибрации следует отнести рациональный режим труда и отдыха и применение лечебно-профилактических мер. При работе с инструментом, имеющим колебания до 1200 в минуту, рабочим необходим 10 –минутный перерыв после каждого часа работы; при работе с инструментом, имеющим 4000 и более колебаний в минуту, необходим получасовой перерыв после каждого часа работы.

Рис. Виброгасящая обувь:

а – амплитуда колебаний подошвы;

б – амплитуда колебаний верхней поверхности стельки

1 – общий вид; 2 – виброгасящая вкладная стелька.

Не следует допускать воздействия вибрации в течение более 65% рабочего времени. Согласно санитарных норм запрещается работа с пневматическим инструментом при температуре ниже 160С, влажности 40-60% и скорости воздуха более 0,3 м /с.

При работе с виброинструментом для предупреждения заболеваний масса удерживаемого в руках инструмента не должна превышать 10 кг, а сила нажима работающих на вибрирующее оборудование не должна превышать 200 Н.
