Производственная вентиляция

Вентиляцией называется комплекс взаимосвязанных устройств и процессов для создания требуемого воздухообмена в производственных помещениях. Основное назначение вентиляции — удаление из рабочей зоны загрязненного или перегретого воздуха и подача чистого воздуха, в результате чего в рабочей зоне создаются необходимые благоприятные условия воздушной среды. Одна из главных задач, возникающих при у

стройстве вентиляции,— определение воздухообмена, т. е. количество вентиляционного воздуха, необходимого для обеспечения оптимального санитарно-гигиенического уровня воздушной среды помещений.

В зависимости от способа перемещения воздуха в производственных помещениях вентиляция делится на естественную и искусственную (механическую).

Применение вентиляции должно быть обосновано расчетами, при которых учитываются температура, влажность воздуха, выделение вредных веществ, избыточное тепловыделение. Если в помещении нет вредных выделений, то вентиляция должна обеспечивать воздухообмен не менее 30 м3/ч на каждого работающего (для помещений с объемом до 20 м3 на одного работающего). При выделении вредных веществ в воздух рабочей зоны необходимый воздухообмен определяют исходя из условий их разбавления до ПДК, а при наличии тепловых избытков — из условий поддержания допустимой температуры в рабочей зоне.

Естественная вентиляция производственных помещений осуществляется за счет разности температур в помещении наружного воздуха (тепловой напор) или действия ветра (ветровой напор). Естественная вентиляция может быть организованной и неорганизованной.

При неорганизованной естественной вентиляции воздухообмен осуществляется за счет вытеснения внутреннего теплового воздуха наружным холодным воздухом через окна, форточки, фрамуги и двери. Организованная естественная вентиляция, или аэрация, обеспечивает воздухообмен в заранее рассчитанных объемах и регулируемый в соответствии с метеорологическими условиями. Бесканальная аэрация осуществляется при помощи проемов в стенах и потолке и рекомендуется в помещениях большого объема со значительными избытками теплоты. Для получения расчетного воздухообмена вентиляционные проемы в стенах, а также в кровле здания (аэрационные фонари) оборудуют фрамугами, которые открываются и закрываются с пола помещения. Манипулируя фрамугами, можно регулировать воздухообмен при изменении наружной температуры воздуха или скорости ветра (рис. 4.1). Площадь вентиляционных проемов и фонарей рассчитывают в зависимости от необходимого воздухообмена.

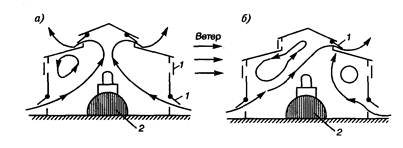

Рис. 4.1. Схема естественной вентиляции здания: а — при безветрии; б — при ветре; 1 — вытяжные и приточные отверстия; 2 — тепловыделяющий агрегат

В производственных помещениях небольшого объема, а также в помещениях, расположенных в многоэтажных производственных зданиях, применяют канальную аэрацию, при которой загрязненный воздух удаляется через вентиляционные каналы в стенах. Для усиления вытяжки на выходе из каналов на крыше здания устанавливают дефлекторы — устройства, создающие тягу при обдувании их ветром. При этом поток ветра, ударяясь о дефлектор и обтекая его, создает вокруг большей части его периметра разрежение, обеспечивающее подсос воздуха из канала. Наибольшее распространение получили дефлекторы типа ЦАГИ (рис. 4.2), которые представляют собой цилиндрическую обечайку, укрепленную над вытяжной трубой. Для улучшения подсасывания воздуха давлением ветра труба оканчивается плавным расширением — диффузором. Для предотвращения попадания дождя в дефлектор предусмотрен колпак.

Рис. 4.2. Схема дефлектора типа ЦАГИ: 1 — диффузор; 2 — конус; 3 — лапки, удерживающие колпак и обечайку; 4 — обечайка; 5 — колпак

Расчет дефлектора сводится к определению диаметра его патрубка. Ориентиро-вочно диаметр патрубка d дефлектора типа ЦАГИ можно вычислить по формуле:

,

где L — объем вентиляционного воздуха, м3/ч; — скорость воздуха в патрубке, м/с.

Скорость воздуха (м/с) в патрубке при учете только давления, создаваемого действием ветра, находят по формуле

,

где — скорость ветра, м/с; — сумма коэффициентов местного сопротивле-ния вытяжного воздуховода при его отсутствии e = 0,5 (при входе в патрубок); l — дли-на патрубка или вытяжного воздуховода, м.

С учетом давления, создаваемого ветром, и теплового давления скорость воздуха в патрубке вычисляют по формуле

,

где — тепловое давление Па; здесь — высота дефлектора, м; — плотность, соответственно, наружного воздуха и воздуха внутри помещения, кг/м3.

Скорость движения воздуха в патрубке составляет примерно 0,2 .0,4 скорости ветра, т. е. . Если дефлектор установлен без вытяжной трубы непосредственно в перекрытии, то скорость воздуха несколько больше .

Аэрация применяется для вентиляции производственных помещений большого объема. Естественный воздухообмен осуществляется через окна, световые фонари с использованием теплового и ветрового напоров (рис. 4.3). Тепловое давление, в результате которого воздух поступает в помещение и выходит из него, образуется за счет разности температур наружного и внутреннего воздуха и регулируется различной степенью открытия фрамуг и фонарей. Разность этих давлений на одном и том же уровне называется внутренним избыточным давлением . Оно может быть как положительным, так и отрицательным.

Рис. 4.3. Схема аэрации здания

При отрицательном значении (превышении наружного давления над вну-тренним) воздух поступает внутрь помещения, а при положительном значении (превышении внутреннего давления над наружным) воздух выходит из помещения. При = 0 движения воздуха через отверстия в наружном ограждении не будет. Ней-тральная зона в помещении (где = 0) может быть только при действии одних те-плоизбытков; при ветре с теплоизбытками она резко смещается вверх и исчезает. Рас-стояния нейтральной зоны от середины вытяжного и приточного отверстий обратно пропорциональны квадратам площадей отверстий. При , где — площади, соответственно, входных и выпускных отверстий, м2; —высоты расположения уровня равных давлений, соответственно, от входного до вы-пускного отверстий, м.
