Проектирование установок пожарной автоматики

· пена;

· ;

· порошок ПБС-3.

Исходя из анализа пожарной опасности процесса хранения, микроклимата помещения, эффективности огнетушащих веществ, экономических соображений принимаю пенное тушение.

Выбор метода тушения и побудительной системы.

Выбор метода тушения и побудительной системы производится с учетом допу

стимого времени развития пожара, принятого огнетушащего средства, микроклимата и архитектурно-планировочных решений защищаемого помещения. Решающее влияние на выбор метода тушения и побудительной системы оказывает предельно допустимое время развития пожара в момент достижения наиболее опасных факторов пожара и их критических значений.

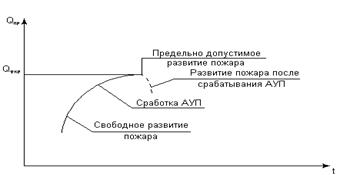

Рис.1 График развития пожара.

В данном случае предельно допустимое время развития пожара определяется тем моментом, который быстрее наступит: момент охвата пожаром всей площади помещения или моментом достижения среднеобъёмной температуры в помещении, температуры самовоспламанения, находящегося в нем материала. Определяющим фактором пожара, таким образом, будет или площадь пожара, или среднеобъёмная температура в помещении, а их критическим значением соответственно, площадь пожара и температура самовоспламенения заданного материала. Опираясь на выше изложенные физико-химические свойства натуральных и искусственных смол прихожу к выводу, что для уменьшения материального ущербы и ограничения распространения пожара наиболее целесообразно применение менее инерционных автоматических установок пожаротушения. Этим требованиям наиболее удовлетворяют дренчерные установки пожаротушения. Согласно приложения II СНБ 2.02.05-04 «Пожарная автоматика» для данного помещения рекомендуется применять тепловой, дымовой извещатель. Исходя из конкретной обстановки наиболее целесообразно использовать тепловые пожарные извещатели.

Инерционность электрической схемы установки составит, по опытным данным, 1-2 секунды, инерционность механической и гидравлической систем АУП зависит от типа установки, вида и способа подачи огнетушащего вещества и ориентировано может применяться в пределах 10-30 секунд.

Вывод: для цеха по производству горючих натуральных и искусственных смол будем проектировать дренчерную систему пенного пожаротушения. Автоматическое включение дренчерной установки будет осуществляться от тепловых пожарных извещателей.

Динамика развития пожара

Условно принимаем размеры дверей: 2×1,2 м

Принимаем, что пожар возник в центре помещения, т.к. при возникновении его по центру помещения пламя охватит его за самое короткое время. Рассчитаем, каких размеров достигнет пожар на 5 минуте:

где - линейная скорость распространения пламени, м/мин.

Так как b<0,5a, т.е. b меньше половины ширины, следовательно, пожар будет иметь круговую форму развития, тогда площадь пожара определяем как:

м²

На 10 минуте:

следовательно, пожар также имеет круговую форму развития

До стены остается 6м. Найдем время, за которое пожар достигнет стены и примет прямоугольную форму развития:

Для того чтобы охватить весь объем помещения, ему необходимо пройти 16,5 м в одну и во вторую стороны.

Определим время, за которое фронт пламени пройдет 16,5м:

Следовательно, на 32,5 минуте все помещение будет охвачено огнем. Графически изобразим прироств :

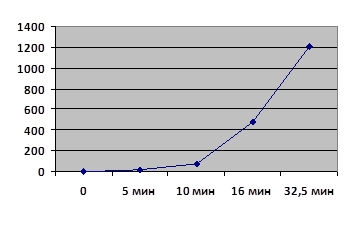

График зависимости изменения площади пожара от времени

Температура пожара рассчитывается для четырех моментов времени:

5, 10, 16, 32,5 мин.

Определяем площадь проемов:

, т.к. в данном горении нет проемов;

, т.к. в данном горении нет проемов;

, т.к. в данном горении нет проемов;

м².

Определим площадь приточной части:

=>

м²

м²

м²

Таблица 1. – Зависимость времени
