tшт = ton * K*(1+(K1+K2)/100) (4.2)

где tшт - штучное время, мин;

ton - операционное время, мин;

K - поправочный коэффициент, учитывающий группу сложности и вид производства. Для среднесерийного производства К=1,2;

K1- поправочный коэффициент, включающий Тп.3, время на обслуживание и личные надобности. Для среднесерийного производства К1=7,6;

K2- поправочный коэффициент, учи

тывающий время на отдых. Для сред­несерийного производства К2=3.

Выбранные и скалькулированные нормы времени сведены в аблице 4.2.

Таблица 4.2

Код операции

Наименование операции

tшт

010

Входной контроль используемого материала

6,2

020

Заготовительная

5,9

030

Выполнение базовых отверстий

2,37

040

Получение монтажных или переходных отверстий

5,26

050

Подготовка поверхности

16

060

Химическая меттализация

3,74

070

Гальваническая меттализация

5,9

080

Получение рисунка схемы

9,07

090

Нанесение металлорезиста

37,7

100

Удаление защитной маски

5,22

110

Травление

62

120

Оплавление металлорезиста

44

130

Обработка платы по контуру

0,99

140

Маркировочная

2,5

150

Контрольная

10,48

160

Консервация

5,03

170

Упаковочная

0,55



ИТОГО

222,91

Выполнив необходимые расчеты, выяснили, что размер партии 197 штук в день соответствует среднесерийному производству, то есть предприятие будет выпускать около 10000 изделий в год.

На основании всех полученных значений параметров можно сделать вы­вод, что конструкция сумматора удовлетворяет требованиям технологичности, и поэтому допускается производство и реализация данного вида изделий. В даль­нейшем возможно усовершенствование модуля: выполнение сумматора в виде одной интегральной микросхемы, что очень повысит надежность, а за счет при­менения автоматизированных средств сократятся сроки и увеличатся объемы производства, что достаточно важно в условиях конкуренции рыночной экономи­ки.

СПИСОК ИСПОЛЬЗУЕМОЙ ТЕМПЕРАТУРЫ

1. Майоров С.А., Крутовских С.А., Смирнов А.А. Электронные вычислительные машины (справочник по конструированию). Под редакцией Майорова С.А. 1975г.

2. Преснухин Л.Н. и Шахнов В.А. Конструирование электронных вычислительных машин и систем. Учебник для ВТУЗов по специальностям «ЭВМ» и «Конструирование и производство ЭВА» Высшая школа. 1986г.

3. Тарабрин Б.В., Якубовский С.В., Барканов Н.А. Справочник по интегральным микросхемам. Под редакцией Тарабрина Б.В. Энергия. 1981г.

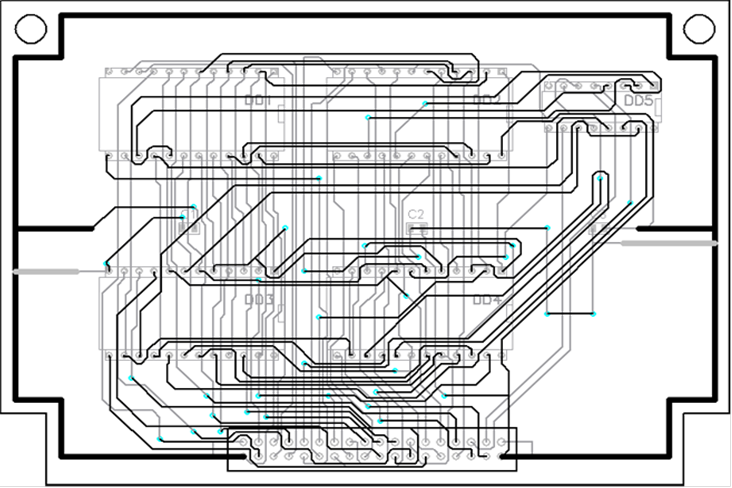

Технические требования чертежа платы:

а) Плату изготовить комбинированным методом;

б) Плата должна соответствовать требованиями ОСТ 4.Г00070.015;

в) Шаг контактной сетки – 2,5мм;

г) Конфигурацию проводников выдерживать по координатной сетке с

отклонением от чертежа на 0,5 мм;

д) Места обведенные штрих пунктирной линией, печатным мантажом

не занимать

е) Форма контактной площадки – круглая диаметром в 1 мм;

ж) Предельное отклонеие между центрами контактных площадок в

группе +0.1мм

з) Ключ базовой контактной площадки выполнять виде «Усика» длиной

1-2мм, направленного в свободную от проводников сторону;

и) Маркировать краской МКЭ4 шрифтом «3»

1. *Размеры для справок.

2. Установку элементов производить по ОСТ 4.010 030-81, шаг координатной сетки 1,25 мм.

3. Высота монтажа элементов над платой 5 мм

4. Паять припоем ПОС - 61 ГОСТ 211.931 - 76 флюс ФКСЮГО 29.011.ТУ

5. Маркировка элементов показана условно.

6. Покрытие: ЛАК УР 231 ГОСТ 20.824-75, в 2 слоя.

7. Маркировать краской МКЭ-4 черная, шрифт 3 по НО.010.007

8.Клеймить штампом ОТК, краска МК Э4 черная по ОСТ 4.ГО 054.205 У4 9.

9. Остальные технические требования по ОСТ 4ГО.070.015



№ цепи

Откуда идет

Куда идет



Элемент

Контакт

Элемент

Контакт



1

X

К1

С1

C2

C3

01

01

01




2

X

К2

DD1

DD2

DD3

DD4

02

02

02

02




3

X

К3

DD1

DD2

DD3

DD4

23

23

23

23




4

X

К4

DD1

DD2

DD3

DD4

21

21

21

21




5

X

К5

DD1 DD2

DD3

DD4

19

19

19

19




6

X

К6

DD1

DD2

DD3

DD4

01

01

01

01




7

X

K7

DD1

DD2

DD3

DD4

22

22

22

22




8

X

K8

DD1

DD2

DD3

DD4

20

20

20

20




9

X

K9

DD1

DD2

DD3

DD4

18

18

18

18




10

X

K10

DD1

DD2

DD3

DD4

06

06

06

06




11

X

K11

DD1

DD2

DD3

DD4

05

05

05

05




12

X

K12

DD1

DD2

DD3

DD4

04

04

04

04




13

X

K13

DD1

DD2

DD3

DD4

03

03

03

03




14

X

K14

DD1

DD2

DD3

DD4

08

08

08

08




15

X

K15

DD1

07




16

X

K18

C1

C2

C3

01




№ цепи

Откуда идет

Куда идет




Элемент

Контакт

Элемент

Контакт




17

X

К19

С1

С2

С3

02




18

X

K36

C1

C2

C3

02




DD1

09

X

K20




DD1

10

X

K21




DD1

11

X

K22




DD1

13

X

K23




DD1

15

DD5

04



DD1

17

DD5

03




DD2

09

X

K24




DD2

10

X

K25




DD2

11

X

K26




DD2

13

X

K27




DD2

15

DD5

02




DD2

17

DD5

01




DD3

09

X

K28




DD3

10

X

K29




DD3

11

X

K30




DD3

13

X

K31




DD3

15

DD5

15




DD3

17

DD5

14




DD4

09

X

K32




DD4

10

X

K33




DD4

11

X

K34




DD4

13

X

K35




DD4

15

DD5

06




DD4

17

DD5

05




DD5

07

X

K16




DD5

09

DD2

07




DD5

10

X

K17




DD5

11

DD3

07




DD5

12

DD4

07
