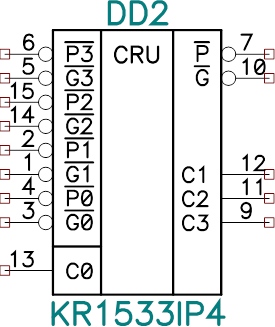

Разработка конструкции АЛУ

Таблица 1.2

Таблица истинности

Так как в данном модуле конденсаторы необходимы для блокировки низкочастотных помех, поступающих на схему по шине питания, и как таковые не участвуют в работе мультиплексора, то целесообразно использовать низковольтные конденсаторы. Результаты сравнения параметров конденсаторов приведены в таблице 1.3.

Таблица 1.3

Сравнения параметров конденсаторов

Выбираем керамические монолитные конденсаторы. Среди элементов, входящих в группу, наиболее оптимальным является конденсатор КМ-5А с разнонаправленными выводами. Они отличаются относительно большой реактивной мощностью, низкими потерями, высоким сопротивлением изоляции, стабильным температурным коэфицентом емкости. Конденсатор КМ-5 имеет следующие параметры:

1) номинальная емкость 200 пФ;

2) номинальное напряжение 160В;

3) номинальное значение ТКЕ при 20-280 0C (ТКЕ * 160,1/ 0C)-47;

4) масса 0,8 г;

5) ширина 4.5 мм;

6) длинна 5 мм;

7) расстояние между выводами 3,3 мм;

8) длинна вывода 25 мм;

9) коэфицент абсорбции 5-15%;

10) индуктивность 2-5 нГн;

11) резонансная частота 1-5000 МГц;

Важными характеристиками конденсатора КМ-5 являются небольшая масса(сокращается масса всего блока, что в свою очередь приводит к уменьшению частоты собственных колебаний) и небольшие размеры (способствуют более плотной компоновке элементов и соответственно снижению габаритов платы).

1.2 Основные требования к конструкции блока

Данный блок должен отвечать требования бортовой аппаратуры, т.е должен обладать минимальной потребляемой мощностью, минимальными габаритами и весом, надёжностью, высоким уровнем унификации.

Применение микросхем высокой степени интеграции даёт выигрыш в плане линейного объёма и массы. С увеличением объёма несущей конструкции, а также за счёт корпуса и других приспособлений для защиты прибора от воздействий внешней среды, приходиться мириться с понижением показателей прочности, вибростойкости. Проблему уменьшения габаритов в блоке можно только при комплексном подходе: использование ИМС большой степени интеграции; отказ от совместного использования микросхем и дискретных элементов; широкое применение печатного монтажа и малогабаритных соединений.
