Программная и аппаратная часть автоматизированной сигнализации по GSM каналу
На рисунке 11. приведен пример работы системы.

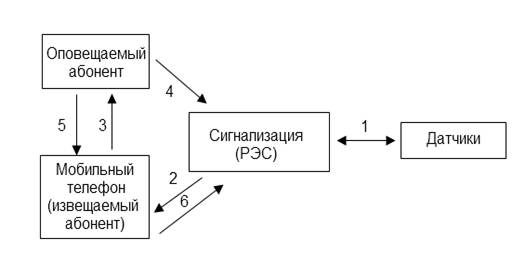

Рисунок 11. Работа GSM-сигнализации
Режим программирования и настройки телефона. В этом режиме программируются ключи в память, и настраивается телефон для работы. Для начала следует стереть все СМС и номера телефонов, находящиеся в памяти телефона
и на СИМ карте, с которой будет работать телефон. После чего нужно создать в записной книжке от одного до трёх телефонов, на которые в дальнейшем будут поступать звонки и СМС. На этом операции с телефоном закончены.
После чего нужно войти в режим программирования устройства. Для чего нажмите кнопку But1 и, удерживая её, нажмите и отпустите кнопку Reset. Опустите кнопку But1. Светодиод на считывателе начнёт моргать: один раз вспыхнул, затем пауза и т.д. Это свидетельствует о входе в первый режиме программирования.
В первом режиме программирования заносятся ключи, которые будут использоваться в память устройства. Для занесения ключа в память, коснитесь им считывателя. Светодиод моргнёт три раза – это говорит об успешном программировании ключа в память. И так до трёх ключей. Для перехода во второй режим программирования нажмите кнопку But1, пока светодиод не перестанет моргать, после чего опустите кнопку. Светодиод на считывателе начнёт моргать: два раза вспыхнул, затем пауза и т.д. Это свидетельствует о входе во второй режиме программирования.
Во втором режиме программирования, ранее запрограммированные ключи, при поднесении их к считывателю, будут стираться из памяти. То есть всё противоположно первому режиму: в первом записывали, во втором стираем. Для перехода в третий режим программирования, так же, нажмите кнопку But1, пока светодиод не перестанет моргать, после чего опустите кнопку. Светодиод на считывателе начнёт моргать: три раза вспыхнул, затем пауза и т.д. Это свидетельствует о входе в третий режиме программирования. В третьем режиме стираются все ключи, без поднесения их к считывателю. Для этого нажмите и удерживайте кнопку But2, пока светодиод не сделает паузу, а мотом моргнёт три раза. Это будет означать что все ключи стёрты. Для перехода в четвёртый режим программирования, аналогично, нажмите кнопку But1, пока светодиод не перестанет моргать, после чего опустите кнопку. Светодиод на считывателе начнёт моргать: четыре раза вспыхнул, затем пауза и т.д. Это свидетельствует о входе в четвёртый режиме программирования.
Четвёртый режим программирования нужен для подготовки телефона, а конкретно, для создания в телефоне СМС, которые он потом будет отправлять. Для этого нажмите кнопку But2, пока светодиод не перестанет моргать. После чего отпустите кнопку. Устройство создаст в памяти телефона пять СМС и моргнёт светодиодом три раза. Эти СМС будут потом использоваться при работе, а именно СМС с текстом “Vzlom zoni 1” будет отправляться при разрыве шлейфа Zona1 и т.д. Вы можете отредактировать эту(эти) СМС написав нужный текст вам, например “Vzlom Garaja”. Но только отредактировать, а не стирать и создавать новые СМС, иначе устройство не сможет работать.
И пятая СМС с текстом “Otklucheno vneshnee pitanie” будет отправляться, если в режиме охраны пропадёт питание 12вольт. Устройство при этом ещё какое-то время сможет работать от аккумулятора телефона.
Четвёртый режим программирования был последний режим программирования. Для выхода из любого режима программирования нажмите кнопку Reset.
3.5 Конструкторская часть
На основе широкого анализа технического задания проводятся конструкторские расчеты с целью построения устройства с помощью предприятия-изготовителя электронных устройств. Особое внимание уделено конструкторским расчетам на механические, температурные воздействия, воздействия ускорения при вибрации.
3.5.1 Разработка и анализ ТЗ
Из ГОСТА известно, что ТЗ представляет собой документ, устанавливающий основное назначение и показатели качества изделия, технико-экономические и специальные требования, предъявляемые к разрабатываемому изделию, объему, стадиям разработки и составу конструкторской документации (КД).
Очевидно, что началом действий проектирования в любом случае должен стать этап подготовки исходных (априорной информации) о проекте. Подготовка включает в себя сбор и систематизацию информации в виде технического задания (ТЗ) на разработку. ТЗ по сути является документом, который должен учесть все факторы, влияющие на результат – конструкцию РЭС.
Содержание ТЗ представляет собой объединение следующих исходных данных:
- совокупность требований к изделию (технических, экономических, производственных и др.);
- необходимые стадии разработки и строки прохождения стадий;
- состав КД (ГОСТ 15.001-73).
3.5.2 Техническое задание
1. Технические требования
a) Радиотехническое назначение объекта: прием, передача, обработка информации;
b) Класс объекта установки – наземный стационарный, работающий в отапливаемых наземных и подземных помещениях (1 группа);
c) Климатическое исполнение – У (умеренный климат со среднегодовыми изменениями температуры + 40ºС и -45ºС);
d) Категория размещения на объекте – 3 (в закрытых помещениях с естественной вентиляцией без кондиционирования).
2. Конструктивные требования
a) Масса m ≤ 250 г.;
b) Электромагнитная защита отсутствует;
c) Необходима сеть питания.
3. Требования по надежности
a) Группа безотказности по последствиям отказов III (утрата изделия или расходы на ремонт);
b) Класс восстанавливаемости II (восстанавливаемые изделия, которые после капитального ремонта должны рассматриваться как новые, а в течение срока службы подвергаются операциями технического обслуживания, текущего и среднего ремонта: вещательные РЭС);
c) Режим эксплуатации IV (общий – случайные периоды ожидания и действия).
4. Производственные и экономические требования
a) Производство мелкосерийное, крупносерийное;
b) Группа по стоимости разработки и производства – 2 (промежуточная).
5. Преемственность
Для данной работы в качестве прототипа был заимствован…
6. Условия эксплуатации
a) Группа по условиям эксплуатации – I (Стационарная РЭА, работающая в отапливаемых помещениях);
b) Условия работоспособности: температура от -40ºС до +40ºС, влажность 45-80% при t=25ºС, давление 630 -800 мм.рт.ст.;
c) Механические воздействия: вибрация f=10…30 Гц, ускорение вибрации A=2g.
7. Требования к патентной чистоте изделия
В данной работе не использовались решения, запатентованные в России или других странах
3.5.3 Состав изделия и требования к конструктивному устройству
7) Наименование, число и назначение основных частей;
Разрабатываемое в данной работе РЭС состоит из следующих основных частей:
- датчики (до 4 штук) – контролируют охраняемый периметр, в случае несанкционированного проникновения передают на микропроцессор сигнал тревоги.
