3.1.3 Датчики

В разрабатываемой системе буду использовать только дискретные датчики: инфракрасные датчики движения, пожарный дымовой датчик и накладной магнитно-контактный датчик для входной двери.

Инфракрасный датчик движения >Pyronix Colt XS:

Извещатели охранные Pyronix Colt XS предназначены для обнаружения несанкционированного проникновения на охраняемые территории.

Используются для установки в охранно-пожарные системы [ ОПС ].

Запатентованные технологии, используемые при разработке и создании извещателя Pyronix Colt XS, позволили существенно повысить помехоустойчивость: достичь оптимального отношения чувствительности при устойчивости к ложным срабатываниям.

Дополнительно стоит отметить, что дальность действия извещателя Pyronix Colt XS составляет 15 метров.

Функциональные параметры Pyronix Colt XS:

· Экранированное реле

· Высококачественный двухплощадный пироэлемент

· Герметичная оптика

· Варианты линз: №1, №2, №3, №4

· Фильтр белого света

· Помехоустойчивость к радиоизлучению

· Светодиодная индикация срабатывания

· Перемычка отключения индикации

· Низкое энергопотребление

· Упреждающая температурная компенсация [ATC]

· Срабатывание по импульсу любой полярности

· Аналоговый подсчет импульсов [1-й, 2-й или 3-й импульс]

· Фиксация платы через шпоночный паз

· Антистатический корпус с толщиной стенки 3 мм.

· Фиксация лицевой крышки винтом

· Регулировка дальности действия от 5 до 15 м.

· Технологический паз для укладки соединительных проводов

· Поворотный кронштейн Pyronix EB1 в комплекте

· 5 лет заводской гарантии

Технические параметры Pyronix Colt XS:

· Тип: ИК пассивный

· Монтаж: Настенный

· Пироэлемент: Двухплощадный

· Максимальная дальность действия: 15 м

· Время выдачи тревожного извещения: >1 сек

· Нагрузка на контакты реле: до 100 В, до 75 мА

· Нагрузка на выход самоохраны: до 12 В, до 50 мА

· Электропитание: 9 - 16 В DC

· Энергопотребление в дежурном режиме: 15 мА

· Энергопотребление в режиме срабатывания: 15 мА

· Размеры (ШхВхГ): 52x61x40 мм

· Температурный диапазон: -30 … +70 ºC

· Вес: 72 г

· Цвет прибора: Белый

· Материал корпуса: Пластик

· Отделка корпуса: Полировка

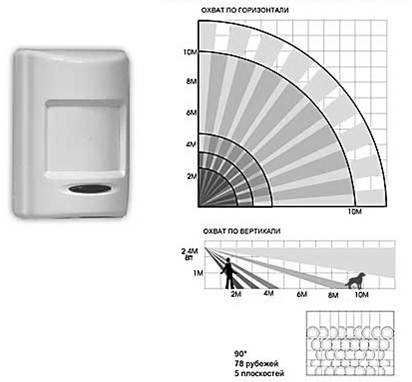

Рисунок 8. Внешний вид датчика и его диаграмма направленности зоны обнаружения

Извещатель пожарный оптико-электронный дымовой ИП 212-41М:

Датчик предназначен для обнаружения возгорания, сопровождающегося появлением дыма малой концентрации в закрытых помещениях. Извещатель ИП 212-41 (ДИП-41) работает с приборами приемно-контрольными российского и зарубежного производства с постоянным или переменным напряжением в шлейфе от 7,5 до 30 В. Извещатель формирует сигнал «ПОЖАР» уменьшением внутреннего сопротивления до величины не более 500 Ом. Сброс извещателя из состояния «ПОЖАР» производиться снятием напряжения питания на время не менее 1,5 с. Извещатель ИП 212-41 (ДИП-41) имеет встроенный оптический индикатор срабатывания и обеспечивает возможность подключения выносного устройства оптической сигнализации (ВУОС).

Функциональные параметры ИП 212-41М:

· Защищаемая площадь - до 85 кв.м.

· Светодиодный индикатор состояния; в тревожном режиме светится постоянно.

· Чувствительность (порог срабатывания) извещателя соответствует концентрации дыма, обеспечивающей ослабление светового потока в пределах 0,05 … 0,2 дБ/м.

· Инерционность срабатывания извещателя не более 5 с.

· При изъятии извещателя из розетки в шлейфе приемно-контрольного прибора режима формируется сигнал НЕИСПРАВНОСТЬ.

· Возможно подключение выносной оптической сигнализации (ВУОС).

· Расширенный температурный диапазон от -25°С до + 55°С позволяет устанавливать эти пожарные извещатели в неотапливаемых помещениях.

· Степень защиты оболочки извещателя IP30.

· Средний срок службы не менее 10 лет при соблюдении правил технического обслуживания.

· Норма средней наработки на отказ с учетом техобслуживания - 60 000 ч.

Oсновныe пapaмeтpы:

· Монтaж: Потолочный

· Элeктpопитaниe: 9 … 30 В DC

· Энepгопoтpeблeниe в дeжуpном peжимe: 50 μА

· Энepгопoтpeблeниe в peжимe сpaбaтывaния: < 30 мА

· Индикaция тpeвоги: Красный светодиод

· Paзмepы [ШхBхГ]: Ø 105 Х 60 мм

· Тeмпepaтуpный диaпaзон: -25 … +55 °C

· Bec: 210 г

Цвeт пpибоpa: Белый

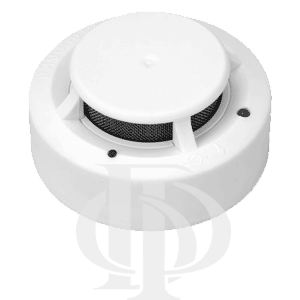

Рисунок 9. Внешний вид ИП 212-41М

Датчик магнитно-контактный ИО-102-4:

Общее описание ИО-102-4:

1) ИО-102-4 является мииатюрным накладным магнито-контактным извещателем. ИО-102-4 закрепляют на основание с помощью винтов, он имеет белый цвет. Длина выводов проводов ИО-102-4: 160 - 500 мм. Они изготовлены из провода в полихлорвиниловой изоляции, диаметр проводника составляет 0.12 мм или 0.2 мм.

2) Расстояние срабатывания ИО-102-4 минимум: 1/2 дюйма (12,7 мм). Технические особенности ИО-102-4

3) Диапазон коммутируемого переменного и постоянного тока при напряжении от 10 до 72 В

4) Максимальное количество срабатываний 10 "6

5) Выходное сопротивление при коммутируемом токе коммутации 100 мА: разомкнутых контактов 200 кОм, замкнутых контактов 0,5 Ом

6) Диапазон рабочих температур, 0С -50 -+50

7) Растояние между магнитом и герконом, мм: более 45 при размыкании, менее 10 при замыкании

8) Относительная влажность при 30С, 98%

9) Габариты, мм: 31 х 13 х 6,5

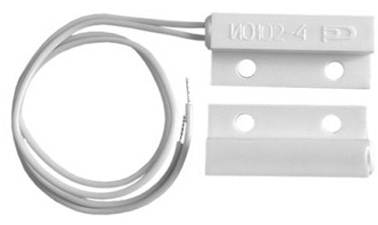

Рисунок 10. Датчик магнитно-контактный ИО-102-4

3.4 Работа системы

После включения питания или нажатия кнопки Reset устройство входит в тот режим, в котором было последний раз – “ожидание постановки на охрану” или “охрана”. Но если же телефон не подключен или с ним какие-то проблемы, то светодиод будет очень редко вспыхивать (горит ~0,5 сек, ~5сек пауза), пока не подключат телефон или проблема не решиться.

В режиме “ожидание постановки на охрану” устройство ждёт поднесения ключа к считывателю. Если ключ поднесли, он есть в памяти, все зоны закрыты, то светодиод моргнёт длинными вспышками три раза и устройство встанет в режим “охрана”. Если же хоть одна из зон не закрыта, то устройство моргнёт три раза короткими вспышками и не встанет в режим “охрана”. Закрытой зоной считается зона, которая закорочена на землю. Если вам не нужно все четыре зоны, то лишние должны быть тоже закрыты. Если же поднесённого ключа нет в памяти, то светодиод также моргнёт три раза.

В режиме “охрана” светодиод изредка моргает, опрашиваются все зоны на разрыв и проверяется наличие внешнего питания. При разрыве любой из зон на номера телефонов, занесённые в память мобильного телефона, отправляются СМС и поступают кратковременные вызовы. После чего светодиод начинает быстро моргать, и устройство ожидает выхода из этого режима прикосновением ключа к считывателю, который есть в памяти. Если в этом режиме произойдёт отключение внешнего питания, то на все номера однократно придёт СМС с текстом “Otklucheno vneshnee pitanie”, а устройство, как уже было сказано, будет продолжать работу от аккумулятора мобильного телефона. Выход из этого режима и переход в режим “ожидание постановки на охрану” произойдёт при поднесении ключа, который имеется в памяти.
