Деятельность предприятия НП РУП Экран

В случае аварийной ситуации в эл. оборудовании электрик обязан самостоятельно и немедленно принять меры к восстановлению нормального режима его работы, сообщить о принятых мерах мастеру, начальнику цеха.

Аварийные работы также, как и все остальные должны выполняться в строгом соответствии с требованиями правил ПТЭ и ПТБ.

При возникновении пожара:

- немедленно сообщить о пожаре в пож

арную часть по городскому телефону 01, заводскому 15-01 и администрации службы;

- принять меры по эвакуации людей;

- приступить к тушению пожара своими силами, имеющимися средствами пожаротушения.

3 Должностные обязанности специалиста, занимающегося

техническим обслуживанием и ремонтом электроустановок

Характеристика работ. Обслуживание силовых и осветительных электроустановок со схемами включения средней сложности. Выполнение простых работ на ведомственных электростанциях, трансформаторных электроподстанциях с полным их отключением от напряжения оперативных переключений в электросетях, ревизией трансформаторов, выключателей, разъединителей и приводов к ним без разборки конструктивных элементов. Регулирование нагрузки электрооборудования, установленного на обслуживаемом участке. Проверка мегомметром состояния изоляции и измерение величины ее сопротивления в электродвигателях, трансформаторах и кабельных сетях. Выявление и устранение неисправностей и повреждений в силовых и осветительных электросетях, а также в электродвигателях и электрических схемах технологического оборудования. Разделка, сращивание, изоляция и пайка проводов напряжением свыше 1000 В. Обслуживание, установка и включение электроизмерительных приборов и электросчетчиков, электродвигателей мощностью до 100 кВт, пускорегулирующей аппаратуры электродвигателей и оборудования распределительных устройств, эксплуатируемых в сетях до 1000 В. Зарядка и обслуживание сложной осветительной арматуры (взрывонепроницаемой) с лампами накаливания и установка люминесцентных светильников.

Должен знать: устройство обслуживаемых электродвигателей и генераторов постоянного и переменного тока, трансформаторов, аппаратуры распределительных устройств, электросетей и электроприборов, масляных выключателей, предохранителей, контакторов, аккумуляторов, статических конденсаторов, контроллеров, ртутных выпрямителей и темнителей; правила и нормы испытания изоляции обмотки мегомметром; приемы и способы сращивания и пайки проводов высокого напряжения; основные требования к релейной защите; приемы нахождения и устранения неисправностей в электросетях, в работе электромашин; принцип работы гасящих реостатов, автотрансформаторов и электроприводов с полуавтоматическим управлением; определение допустимых нагрузок на трансформаторы, электродвигатели, кабели и провода; устройство универсальных и специальных приспособлений, простых и средней сложности контрольно - измерительных приборов.

4 Технологический процесс технического обслуживания (ремонта)

электромеханического прибора «Автоматического выключателя серии А3700»

Техническое состояние выключателя (электромеханического прибора) и его дальнейшая работоспособность проверяются при техническом обслуживании. При этом: отключают выключатель вручную; снимают напряжение в главной цепи и цепях его дополнительных узлов; отвинчивают четыре винта и снимают крышку АВ (электромагнитный привод); отвинчивают два винта, крепящие основание АВ к шпилькам со стороны искрогасителя (кроме того, для выключателей величин 1 и 2 отвинчивают два винта, крепящих основание АВ к шпилькам, соединяющим корпус выключателя и РП (полупроводниковыми расцепителями)), осматривают и очищают АВ от пыли и других загрязнений, смазывают АВ, устанавливают крышку АВ, плотно затягивают четыре винта и повертывают АВ вокруг шарнира; снимают искрогаситель с изоляционной пластиной, блок управления РП или крышку, закрывающую доступ к зажимам подвижных контактов, крышку выключателя; определяют наличие провала главных контактов выключателя и толщину металлокерамического слоя контактов.

Рис. 1- Определение наличия провала. контактов главной цепи выключателя: а – линия разъема крышки и корпуса выключателя; 1-контакто,держатель подвижного контакта; 2- контакто-держатель малоподвижного контакта.

Если провал контактов или толщина металлокерамического слоя контакта окажутся менее 0,5 мм, то выключатель для дальнейшей работы непригоден. Толщина металлокерамического слоя контактов определяется визуально. Провал соответствует разности размеров во включенном и отключенном положениях выключателя от линии разъема крышки и корпуса выключателя до точки, находящейся в зоне, боковой грани металлокерамического контакта на малоподвижном контактодержателе (рис. 1). При этом замеры во включенном и отключенном положениях выключателя должны производиться в одних и тех же точках. расцепляют рычаг механизма управления с рейкой, для чего осторожно провертывают удерживающую рейку до момента ее расцепления с рычагом механизма; очищают выключатель, особенно пластмассу, во всех доступных местах от копоти и пыли; очищают дугогасительные камеры от копоти и попавших между пластинами камеры застывших капель металла (при этом для придания гладкой поверхности металлокерамическим контактам не допускается опиливать заплывы и неровности, образовавшихся в результате отключения выключателем рабочих токов и токов короткого замыкания); смазывают выключатель и проверяют четкость взвода. Включения и отключения выключателя, а также затяжку крепежа. Места смазки выключателей показаны на рис. 2 и рис.3.

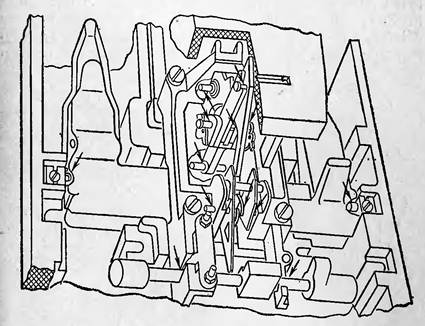

Рис. 2 - Места смазки выключателей величин 1 и 2

При этом винты, окрашенные в красный цвет, отвинчивать не допускается; устанавливают дугогасительные камеры и изоляционные пластины в пазы корпуса; устанавливают крышку выключателя и закрепляют ее четырьмя винтами. При этом для выключателей величин 3 и 4 перед тем, как установить крышку, надевают на рукоятку выключателя изоляционную пластину, если она была установлена заводом-изrотовителем. Окрашенная часть пластины должна быть расположена со стороны метки «О».

Кроме того, при исполнении выключателя с РП, но без РН ( независимый расцепитель ), до установки крышки необходимо убедиться, что выключатель находится в положении «Отключено автоматически»; устанавливают козырек, искрогаситель с изоляционной пластиной, блок управления РП или крышку, закрывающую доступ к зажимам подвижных контактов. Все винты, крепящие узлы, затягивают до отказа; проверяют работоспособность РП и устанавливают АВ с РН на выключатель. При установке АВ на выключатель без РН: устанавливают рукоятку АВ стрелкой против метки «О», повертывают АВ вокруг оси шарнира так, чтобы каретка АВ коснулась рукоятки выключателя; поворачивая рукоятку АВ по часовой стрелке, устанавливают каретку АВ так, чтобы рукоятка выключателя попала между ведущими роликами каретки; доводят АВ до упора его основания в шарнире; убеждаются, что рукоятка выключателя находится между ведущими роликами каретки АВ, после чего закрепляют основание АВ к шпилькам выключателя; проверяют работу АВ и надежность контактирования замыкающих и размыкающих ВК и надежность контактирования контактов, не задействованных в цепях РН с АВ, проверяют при помощи электрических ламп напряжением 2,5 - 3,5 В током 0,05 - 0,2 А или измерением сопротивления прибором типа Ц-56, при этом показание прибора должно быть равно нулю.
