Приёмник радиовещательный карманный

Содержание

Основные требования к приемнику по ГОСТу 5651 – 89

Введение

1. Выбор и обоснование структурной схемы приемника

1.1 Расчет полосы пропускания

1.2 Расчет чувствительности

1.3 Разбивка на диапазоны и выбор элементов настройки

1.4 Выбор средств обеспечения избирательности по соседнему и зеркальному каналам

1.5 Выбор активных элемент

ов и распределение усиления

1.6 Выбор и обоснование структурной схемы приемника

2. Расчет электрической схемы

2.1 Расчет входной цепи

2.2 Расчет УРЧ

2.3 Расчет УПЧ

2.4 Расчет Преобразователя частоты

2.5 Расчет Детектора

3. Конструкция приемника на современных микросхемах

Заключение

Список литературы

Основные требования к приемнику по ГОСТу 5651 – 89

1. Диапазон принимаемых частот СВ: 525 – 1605 кГц

УКВ 1 65.8 – 74 МГц

УКВ 2 100 – 108 МГц

2. Реальная чувствительность при отношении с/ш в диапазоне АМ не менее 20 дБ и в диапазоне УКВ не менее 20 дБ, для внешней антенны (СВ) 75 мкВ (УКВ 2) 10 мкВ

3. Селективность, дБ не менее:

- по соседнему каналу (при расстройке +/- 9 кГц) (СВ) 30 дБ

(при расстройке +/- 180 кГц) (УКВ) 30 дБ

- по зеркальному каналу (СВ) 46 дБ

(УКВ) 30дБ

- по ПЧ, не менее 40 дБ

4. Промежуточная частота 10.7МГц +/- 0.1МГц

5. Нормальный диапазон воспроизводимых частот 125 … 12000Гц

Введение

радиовещательный приемник диапазон схема

Одной из основных особенностей научно технического прогресса является непрерывный рост информационных потоков во многих сферах человеческой деятельности. Одна из наиболее обширных областей, в которой решается данная задача, является радиовещание. Трудно себе представить быт без радиоприёмников. Это море информации, развлечений, познавательных программ.

Качество принимаемой информации напрямую зависит от качества конструкции приёмника.

Поэтому в данной работе я разработаю карманный радиовещательный приёмник, соответствующий ГОСТу 5651 – 89.

Выбор и обоснование структурной схемы приемника

При проектировании структурной схемы принимаются схемные, конструктивные и технические решения, преследующие следующую цель: - построение приемника, наиболее удовлетворяющего требованиям технического задания. Также радиовещательные приемники должны быть дешевыми, иметь несложную схему и простое управление, поскольку они рассчитаны на массовое производство и служат для индивидуального пользования.

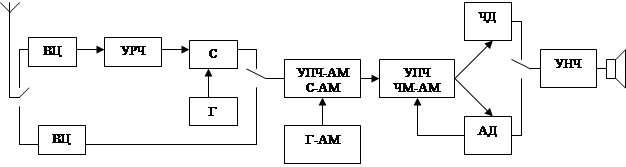

Обычно автомобильные приемники третьего класса выполнены по схеме (рис.1), принимают сигналы на диапазонах СВ (с амплитудной модуляцией) и на УКВ (с частотной модуляцией). Линейный тракт приемника сигналов с АМ состоит из ВЦ (входной цепи), смесителя С – АМ с гетеродином Г – АМ и усилителя промежуточной частоты УПЧ – АМ – ЧМ. Для приема сигналов с ЧМ служит отдельный блок УКВ, состоящий из входной цепи (ВЦ), усилителя радиочастоты (УРЧ), смесителя (С) и гетеродина (Г). С выхода смесителя сигналы подаются на схему УПЧ – АМ – ЧМ, усиливаются и в зависимости от режима работы приемника поступают на демодуляторы - (АД) амплитудный детектор или (ЧД) – частотный детектор, и далее сигнал низкой частоты поступает на усилитель звуковой частоты УЗЧ.

Приемники при необходимости снабжаются устройствами автоматической подстройки частоты (АПЧ). Для нормальной работы приемника при приеме сигналов с АМ введена цепь автоматической регулировки усиления (АРУ). В качестве приемной антенны в автомобильных приемниках используют штыревую телескопическую антенну с сопротивлением rа = 150 Ом и Са = 21 пФ

Расчет полосы пропускания

При расчете полосы пропускания приемника будем полагать, что максимальная верхняя частота модуляции принимаемого сигнала Fв max равна 15 кГц, а максимальное значение девиации частоты f = 75 кГц, тогда значение максимального индекса модуляции принимаемого сигнала Y, равно 5 (Y = 5)

Вычислим ширина спектра принимаемого сигнала:

Где:

-относительная нестабильность несущей частоты сигнала - определяется назначением приемника; для радиовещательного приемника значение = 10-7 … 10-8 Гц;

-относительная нестабильность частоты гетеродина приёмника. Будем полагать, что в приемнике используется гетеродин с плавной перестройкой частоты LC контуром и =10-3 … 10-4 Гц

- относительная нестабильность частоты тракта УПЧ, и определяется типом селективной системы тракта УРЧ. Будем использовать пьезокерамический фильтр.

В результате Ппр>Пс. Для сужения полосы пропускания приемника применим систему АПЧ (автоматическая подстройка частоты), тогда

используя частотную автоподстройку частоты с Капч = 20, что вполне осуществимо, получим:

Расчет чувствительности

Требуемое отношение сигнал/шум (по напряжению) на входе приемника определяется формулой:

Где

- необходимое отношение сигнал/шум на выходе детектора. Для рассматриваемого диапазона берём = 20 дБ.

- отношение сигнал/шум по мощности.

Коэффициент шума приемника обеспечивающий заданную чувствительность приемника Еа0 при комнатной температуре (290К) определяется неравенством:
