Приёмник радиовещательный карманный

Поскольку максимальное влияние собственных шумов на чувствительность приемника, имеет место на максимальной частоте диапазона, то коэффициент шума рассчитываем для конца диапазона

. Рассчитаем вспомогательные параметры

А) Эквивалентная проводимость контура в точке подключения входа транзистора за вычетом собственной входной проводимости транзистора:

NT=5

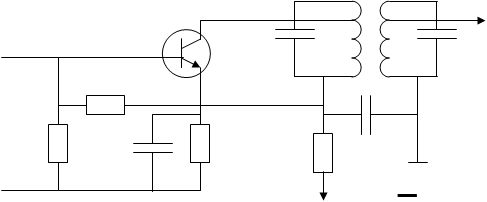

Расчет УПЧ

VT1

Cк1 L1 L2

Cк2

R3

Cф

R2 C1 R1 Rф

Eк0

В расчете структурной схемы УПЧ в качестве активного элемента берем транзистор КТ 339А

Параметры транзистора КТ 339А:

Iк=1mA, Uк=3B, g11=0.35 мСм, g22=0.007мСм, Y21=32.127, C11=5.206пФ, C22=1.637пФ, C12=0.803нФ, a0=0,95, g12=0.001мСм, Iк0=1мкА, NТ=5, fгр³300MГц

Будем полагать, монтажные ёмкости в цепи коллектора См1=5пФ и в цепи базы См2=5пФ.

1. Расчет элементов схемы. Положим g=2, DТ=80°С, тогда:

G1=g22+g12=0.007+0.001=0.008мСм;

G2=g11+1/R2+1/R3=0.35*10-3+1/4700+1/1200=1.4мСм

С1=С22+См1=1,637+5=8,185пФ

С2=С11+ См2=5,206+5=10,206пФ

Согласно таблице1.1 Наименьшее усиление преселектора равно 4.64

Следовательно, усиление в тракте промежуточной частоты должно быть:

Подставляя Ко пр в формулу при n=4, получаем необходимый коэффициент усиления каскада:

Положив значение b =0.2 по равенству:

Определяем предельное затухание контуров

Как видно из результата dэ1max<dэ<dэзmin

3. Найдем коэффициент усиления, учитывая, что hmax=1.45

4. Определим эквивалентные емкости контуров, считая, что p1=1

5. Индуктивность контурных катушек контуров

Индуктивность получилась в пределах допустимой.

6. Определим коэффициенты включения контуров к электродам транзисторов

7. Проводимость шунтов для контуров должна быть

это сопротивления шунтов, подключаемых параллельно контурам.

8. Емкость контурных конденсаторов имеют следующее значение:

9. Рассчитаем коэффициент шума каскада УПЧ

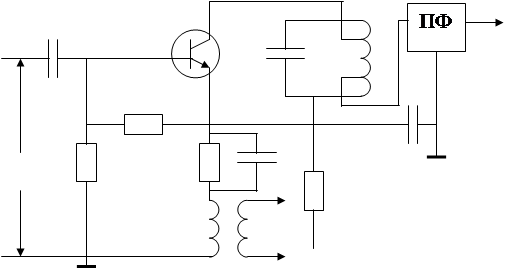

Расчет преобразователя частоты

С2 VT1 C

L

R3 Cф

Uвх R2 R1 C1 Rф

Lсв U

Выберем режим работы транзистора при Uk = 5В, Ik = 1мА так как режим работы транзистора совпадает режимом работы транзистора в каскаде УРЧ, то элементы схемы сохраняют значения полученные при расчете УРЧ.

Положим амплитуду напряжение гетеродина Um2 =0.1В. Из проходной характеристике транзистора КТ 368 А находим Uбэ1=0.2, Ik=0.15мА при Uбэ2=2Uбэ1=0.4В, Ik2= 5мА, следовательно:
