Приёмник радиовещательный карманный

тогда амплитуда напряжения гетеродина должна быть

Поэтому принятую ранее амплитуду напряжения гетеродина можно считать за окончательную.

Крутизна преобразования смесителя (при Uб0 = 0.3В – смещение на базе транзистора)

J1(aUm2)=0.58 – Функция Бесселя первого порядка.

В качестве селективной системы и нагрузки

используем пьезокерамический Фильтр ФП1П6. Средняя полоса пропускания на уровне 6дБ – 240 …260кГц,

Rвх=Rвых=2кОм; q=0.53; Сшунт=20пФ

По формуле Пк=dэfПЧ=(2,5¸3,5)Пф находим полосу пропускания коллекторного согласующего фильтра, учитывая, что

Пк=3Пф=240*3=720кГц

Тогда эквивалентное затухание должно быть:

Примем собственное затухание контура равным 0.006, тогда активная проводимость контура:

Находим коэффициенты включения в контур активного элемента и пьезокерамического фильтра:

Входная проводимость транзисторного преобразователя частоты для конца диапазона:

Поэтому, для сохранения коэффициента включения входа транзистора к выходному контуру УВЧ, следует увеличить проводимость шунта контура на 1,17*10-3-0,5*10-3=0,67*10-3 См. Поскольку p2=0,067, то для этого нужно увеличить проводимость шунта контура на 0,0672*0,67*10-3=3мкСм

Коэффициент шума преобразователя частоты:

Коэффициент передачи преобразователя по мощности для конца диапазона, находим по формуле:

что меньше допустимой величины, принимавшейся при предварительном расчёте.

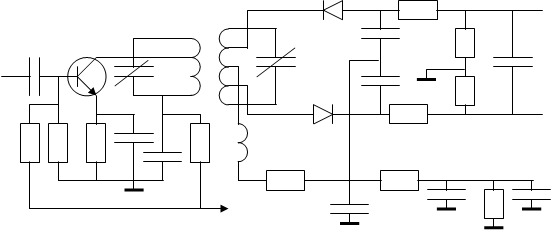

Расчет детектора

VD1 R3

L1 L2

Ср VT1 C1 R1

VD2 C2 R2

Сэ

Rб 1 Rк L3

Rэ R5 Rф

Rб2 Cк

+Eк0 С4 Сф

Исходные данные для расчета:

f=10.7МГц; П=257,8 КГц; d0=0,006 – собственные затухания контуров; Сэ=45 пФ – эквивалентная ёмкость контуров; Rвх.нч=1кОм; Свх.нч=0,02мкФ; Мн=Мв=1,1; полагаем Скат=0.5пФ, pk»pд»0,5(максимально допустимое значение коэффициентов включения диодов); См1=См2=4пФ

Транзистор VT1 и селективная система детектора из двух связанных контуров используется в схеме каскада УПЧ. Положим Rф=R вх нч ,берем резистор Rф = 1кОм. Сопротивление резисторов

R1 = R2 = 1,1*(Rф + Rнч.вх) = 1,1*(103 + 103) = 2,2кОм. Выбираем диоды Д2Е, их внутреннее сопротивление Riд = 100 Ом, входное сопротивление диодного детектора R вх д = 1200Ом , Кд = 0.75 – коэффициент передачи.

Собственная активная проводимость контуров:

Реальный коэффициент включения диодов в контур

что меньше максимально реализуемой величины 0,5 и приемлемо.

Коэффициент передачи частотного детектора определяем по формуле:

Средние емкости подстроечных конденсаторов контуров:

следовательно, принятая ранее эквивалентная ёмкость контуров осуществима.

Индуктивность контурных катушек:

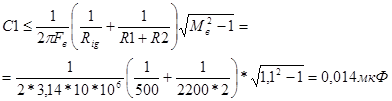

Допустимый уровень амплитудно - частотных искажений на верхней модулирующей частоте не превышает заданного значения если:
