Приёмник радиовещательный карманный

Оно настолько мало, что можно не считаться с ним при выборе резонансных контуров.

Выбираем из конструктивных соображений апериодическую входную цепь и первый каскад УРЧ с одиночным резонансным контуром.

Для обеспечения избирательности по соседнему каналу будем использовать пьезоэлектрический фильтр типа ФП1П6 – 1.1 с средней частотой полосы пропускания 10.7 МГц. Такие фильтры используют

ся в радиовещательных приемниках не выше второй группы сложности и удовлетворяют всем необходимым требованиям.

Проверим ослабления вносимые преселектором по промежуточной частоте (канал прямого прохождения). Обобщенная расстройка:

Значение ослабления по ПЧ будет при такой расстройке больше 70 дБ, что соответствует ТУ.

Выбор активных элементов и распределение усиления

Необходимое усиление сигналов в линейном тракте следует обеспечить при достаточной устойчивости каскадов (возможно меньшем их числе), используя экономичные приборы.

Коэффициент усиления линейного тракта Кол должен быть равен:

Uп - амплитуда сигнала на выходе УПЧ приемника, для нормальной работы детектора необходим, чтобы амплитуда сигнала на входе детектора была не меньше 0.2 В, выбираем значение 0.3 В

Еа0 - чувствительность приемника.

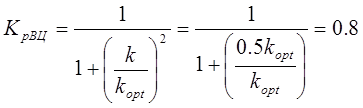

Выбор средств обеспечения усиления линейного тракта, начнем с определения коэффициента усиления преселектора (ВЦ и УРЧ). В приемнике с переменной настройкой обычно применяют входную цепь при ненастроенной антенне и коэффициенте связи с антенной не более половины оптимального. Положим k = 0.5 kopt

- коэффициент шума входной цепи.

Для каскада УРЧ выбираем малошумящий транзистор КТ368 Б, который будем использовать еще и в смесителе. Допустимый коэффициент шума приемника может быть обеспечен при одном каскаде УРЧ и смесителе по схеме с общим эмиттером.

Nш урч = 2*Nш тр-ра = 2*2 = 4; Nш см = 4*2 = 8. Коэффициенты шума УРЧ и СМ

Для расчета примем, что в каскаде УПЧ будут использоваться транзисторы КТ339, как наиболее дешевые и подходящие по своим параметрам. Nш упч = 2*7 = 14 – коэффициент шума одного каскада УПЧ, собранного по схеме с общим эмиттером.

Наименьший коэффициент усиления (на максимальной частоте) по напряжению каскада УПЧ:

а по мощности:

наименьший коэффициент усиления преобразователя частоты по мощности:

Устойчивый коэффициент усиления одного каскада УПЧ определяется как:

по мощности:

Проверим, обеспечивается ли заданная чувствительность приемного тракта УКВ.

Как видно коэффициент шума приемника меньше допустимой величины, что обеспечивает чувствительность не хуже заданной.

Требуемый коэффициент усиления по напряжению УПЧ и преобразователя частоты равен:

Где kз = 2 – коэффициент запаса.

Вычислим сколько каскадов необходимо для обеспечения заданного коэффициента усиления тракта УПЧ:

Следовательно, необходимое число каскадов - 4

Минимальная емкость контуров необходимая для стабильности АЧХ УПЧ при смене активных элементов

DС=0,15пФ - средневероятностный разброс емкостей активных элементов

Q(m) - функция, зависящая от вида селективной системы.

Расчет электрической схемы

Расчет входной цепи

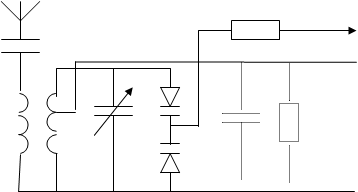

Сб VD1 +Еупр

Cвх

L Сп gвх

VD2

Как уже говорилось, перестройка контуров преселектора будет осуществляться варикапами:

Св min = 8.1пФ

Св max = 12.6пФ

Параметры эквивалента антенны постоянны во всем диапазоне рабочих частот, тогда D = 1

1. Индуктивность катушки связи:

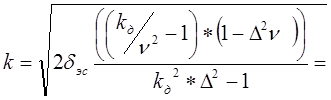

2. Максимальный коэффициент связи, обеспечивающий допустимую расстройку
