Проект строительства линейных сооружение районной АТС

Содержание

Введение

1. Проектирование телефонной связи района

1.1 Расчет номерной емкости РАТС

1.2 Выбор места строительства здания АТС

1.3 Выбор емкости распределительного шкафа

1.4 Выделение шкафных районов и выбор места установки ШР

2. Проектирование распределительной кабельной сети

2.1 Расчет емкости распределительной сети.

2.2 Проектирование рас

пределительной сети шкафного района

3. Проектирование магистральной кабельной сети

3.1 Расчет емкости магистральной кабельной сети

3.2 Кабели, применяемые при проектировании магистральной сети

3.3 Построение схемы магистральной сети

3.4 Выбор марки и диаметра токопроводящих жил магистральных кабелей

4. Проектирование соединительной линии между РАТС

4.1 Выбор марки кабеля для соединительной линии

5. Проектирование магистральной кабельной канализации

5.1 Выбор основных элементов кабельной канализации

5.2 Выбор трассы, расчет числа каналов и составление схемы кабельной канализации

6. Расчет объема работ и основных материалов по магистральной кабельной сети

5.1 Выбор основных элементов кабельной канализации

5.2 Выбор трассы, расчет числа каналов и составление схемы кабельной канализации

Заключение

Список использованной литературы

Введение

Курсовой проект посвящен выполнению проектирования городской телефонной сети.

К числу решаемых задач относятся:

· нахождение центра телефонной нагрузки и определение места расположения телефонной станции,

· выбор наивыгоднейшей емкости распределительного шкафа,

· разбивка территории района на шкафные районы,

· составление схемы распределительной сети шкафных районов, составление схем магистральной кабельной сети и канализации,

· определение наиболее целесообразных диаметров токопроводящих жил кабелей для проектируемой сети,

· расчет основных материалов, потребных для строительства, и эффективности капитальных вложений.

Данный проект способствует изучению проектирования линейных сооружений для районной АТС с организацией межстанционных связей с другими РАТС города, приобретению навыков выполнения инженерных расчетов с последующим выбором.

Исходные данные для проектирования приведены в таблице 1

Таблица 1.

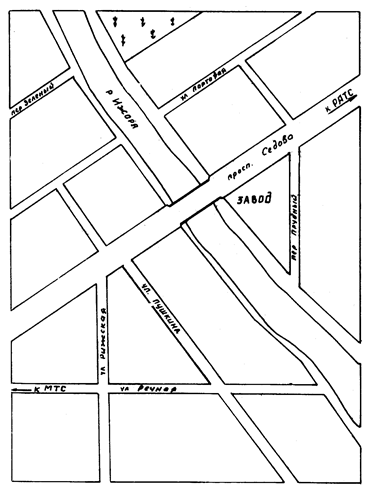

Рис.1 – План района

1. Проектирование телефонной связи района

1.1 Расчет номерной емкости РАТС

Расчет номерной емкости РАТС выполняется в зависимости от нормы телефонной плотности. Необходимость в телефонной связи делится на две группы потребителей. Первая группа представляет собой квартирный сектор, который представляет собой квартирные телефоны. Вторая группа представляет собой учережденческий сектор, который обеспечивает потребности в телефонной связи различных предприятий, учреждений и других организаций.

Количество номеров квартирного сектора определяется из следующего произведения:

(1)

где Hп — численность населения района на конец, первого этапа проектирования, тыс. чел.;

mкв — средняя норма телефонной плотности для квартирного сектора, тел/тыс. чел., mкв = 420 тел/тыс. чел.

Численность населения района определяется из следующего выражения:

Nп = Hp× (1+p/100)t = 19× (1+1.75/100)5 = 20.72 (2)

где Hр - численноcть населения в текущем (на начало проектирования) году, тыс. чел.;

р - средний процент ежегодного прироста населения в городах, равный 1.5 . . . 2% для всех этапов проектировании;

t — число лет с момента проектирования до пуска РАТС.

Следовательно из формулы 2 получаем:

Nкв = 420×20.72 = 8702.4

Принимаем Nкв = 8703 номеров.

Количество номеров учережденческого сектора определяется из следующего произведения:

Nуч = Hп×q×mуч = 20,72×0,5×100 = 1036 (3)

где q — коэффициент, учитывающий процент населения занятого в различных отраслях народного хозяйства, q = 0,5;

mуч — средняя норма телефонной плотности для учрежденческого сектора, тел/тыс. чел., mуч = 100 тел/тыс. чел.

Далее получаем суммарное количество телефонов для квартирного и учережденческого секторов, которое будет являться номерной емкостью проектируемой РАТС: ∑ = 8703+1036 = 9739 номеров.

Отсюда номерная емкость проектируемой РАТС равна 10000.

Следует отметить, что на ГТС многие крупные предприятия и учреждения имеют свои внутренние УАТС. В связи с этим необходимо запроектировать строительство УАТС и определить ее номерную ёмкость. УАТС в курсовом проекте находится ориентировочно.

Исходя из задания имеется одна УАТС на предприятии, при численности около 1800 человек (завод). Номерная ёмкость УАТС завода равна 75×1,8 = 135 номеров. Для расчета принимаем 150 номеров.

Количество соединительных линий к УАТС определяется расчетом по создаваемой ими нагрузке. Максимальное количество абонентов, имеющих право связи с РАТС, для УАТС промышленных предприятий и учреждений составляет 25—30%, от монтируемой емкости УАТС. Соответственно количество линий 150×0,3 = 45 линий.

Городская телефонная сеть предоставляет возможность передавать по линиям связи информацию различных видов. Для передачи этой информации используются отдельные цепи, которые называются прямыми проводами.

При проектировании линейных сооружений РАТС предусматриваем в кабелях пары для прямой связи (прямые провода), количество которых составляет 5% к номерной ёмкости РАТС и составляет 10000×0,05 = 500 пар.

В курсовом проекте кроме абонентских пунктов квартирного и учрежденческого секторов предусмотрены пункты таксофонов. Число таксофонов равно 2-4% емкости РАТС. Число таксофонов соответственно

10000×(0,02…0,04) = 200…400. Для расчета принимаем среднее значение 300 единиц.

Число соединительных линий (исходящих и входящих) между проектируемой РАТС и МТС принимается равным 1% от ёмкости РАТС и составляет 10000×0,01 = 100 линий, с другой РАТС — соответственно 10000×0,03 = 300 линий.

1.2 Выбор места строительства здания АТС

Для определения места строительства здания проектируемой станции необходимо знать распределение номерной емкости РАТС по территории района. Для этого первоначально на плане района наносим жилые дома, учреждения, заводы и т. п.

Провести в курсовом проекте точное размещение телефонных аппаратов по территории проектируемого района не представляется возможным, поэтому размещение выполняется ориентировочно.
