Наиболее часто ТЗ применяются в качестве ГСТ и динамических нагрузок Т дифференциального каскада, обеспечивая переход от симметричного выхода к несимметричному высокоомному. Рассмотрим последнее применение (рис. 2, б).

В исходном состоянии транзисторы VT1 и VT2 имеют равные коллекторные токи . Когда на дифференциальный вход

поступает некоторое напряжение , первый из них, например , увеличивается до значения , а второй () уменьшается до величины . Ток повторяется ТЗ, поэтому выходной ток каскада составляет и равен сумме полезных составляющих обоих Т. Если же на базы транзисторов VT1 и VT2 поступит синфазное (относительно корпуса) приращение напряжения, то выходной ток будет равен нулю и (– коэффициент ослабления синфазного напряжения (синфазной помехи), показывающий, во сколько раз коэффициент передачи синфазного входного напряжения меньше, чем дифференциального). На практике , поэтому синфазная помеха подавляется не полностью.

а б в

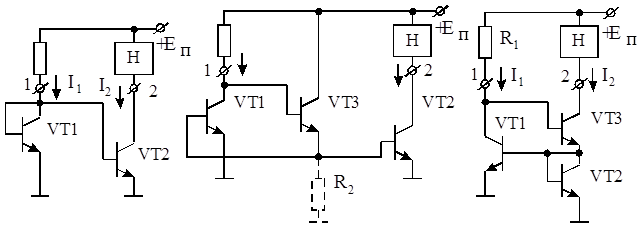

Рис. 3 Реализация токовых зеркал

Простейшая (основная) схема ТЗ представлена на рис. 3, а. Предполагается, что транзисторы VT1 и VT2 одинаковы. Входной ток вводится через добавочное сопротивление . Очевидно, в схеме , , , , а выходное сопротивление (с учетом формулы (1)) равно . Для уменьшения различия токов ветвей, что увеличивает значение параметра , в ТЗ вводят буферный Т VT3 (рис.3, б), который уменьшает разность токов в раз. Поэтому . Выходное сопротивление такое же, как и в предыдущей схеме. Коллекторный ток VT3 намного меньше токов Т VT1 и VT2, из-за чего коэффициент имеет низкое значение. Для увеличения тока иногда включают токоотводящее сопротивление .

Рассматриваемые ТЗ обладают относительно невысоким выходным сопротивлением. В результате ток зависит от выходного напряжения, которое при высокоомной нагрузке может быть значительным. Это влечет за собой дополнительный разбаланс плеч, т.е. уменьшает коэффициент . Для увеличения сопротивления применяют ТЗ со следящим напряжением второго Т, называемое ТЗ Уилсона (рис. 3, в). В нем эмиттер Т VT3 повторяет напряжение на коллекторе Т VT1, поэтому коллекторные напряжения Т VT1 и VT2 почти одинаковы и не зависят от выходного. Коэффициент имеет то же значение, что и в основной схеме ТЗ. Выходное сопротивление существенно выше (порядка ), из-за чего схема не разбалансируется выходным напряжением и работоспособна при более высокоомной нагрузке. Дальнейшее повышение сопротивления можно обеспечить включением в эмиттеры Т VT1 и VT2 сопротивлений, выбираемых порядка 1 кОм. Сказанное справедливо также для других ТЗ.

Если в ТЗ (см. рис. 3, а) к коллектору Т VT1, помимо Т VT2, подключить еще несколько Т со своими нагрузками, то получим схему с несколькими выходами. При этом возможна ситуация, когда один из выходных Т входит в режим насыщения, например, при отключении его нагрузки. Тогда база Т будет отбирать из общей линии повышенный ток, что уменьшит выходные токи других Т. Для исключения этого вводят буферный Т, аналогичный Т VT3 на рис. 3, б.

Для построения ТЗ, отражающего удвоенный (половинный) входной ток, необходимо в схеме (см. рис. 3, а) параллельно Т VT2 (VT1) подключить еще один Т. В ТЗ на ИС коэффициент часто задают выбором размеров (площадей) эмиттерных переходов. Фирмой Texas Instruments выпускаются монолитные ТЗ с коэффициентом передачи 1,0 , 0,5 , 0,25 и 2,0 и рабочим диапазоном от 1,2 до 40 В . Возможным способом реализации ТЗ с кратными токами и является включение в цепь эмиттера выходного (входного) Т дополнительного сопротивления.

Генераторы стабильного напряжения

В схемотехнике аналоговых ИС широко применяют генераторы стабильного напряжения (ГСН) – двухполюсники, падение напряжения на которых слабо зависит от протекающего тока. Простейший ГСН – диод, через который протекает ток (от ГСТ или через сопротивление от ИП). В качестве диода обычно используют прямосмещенный эмиттерный переход Т, стабилизирующий напряжение на уровне примерно 0,65 В. Для увеличения напряжения стабилизации применяют последовательное соединение двух Т в диодном включении либо схему рис. 4, а. В ней (, – напряжения база – эмиттер Т). Иногда с целью повышения тока Т VT1 дополнительно вводят шунтирующее сопротивление величиной несколько килоом, что уменьшает его дифференциальное сопротивление. Дальнейшее увеличение достигают цепями из трех (четырех) Т. Температурный коэффициент напряжения, стабилизируемого прямым включением диодов, является отрицательным.
